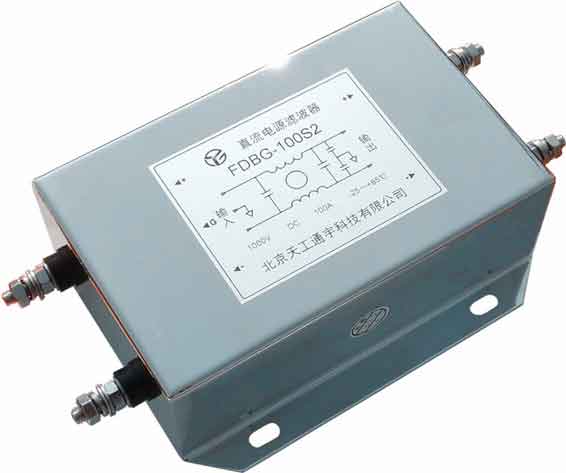

1000V高压直流电源滤波器FDBG-100S2
1000V高压直流电源滤波器FDBG-100S2
◆ 产品特点: 含共模、差模干扰滤波电路，优异的电磁干扰抑制特性。额定工作电流100A, 可承受4―8倍的瞬间过电流。
◆ 使用场合：用于三相380VAC直接整流后的直流侧滤波、光伏模块与逆变器之间或其他直流高压场合的电源滤波处理。
◆ 技术参数
额定电压 Rated
Voltage
1000VDC
额定电流 Rated
Current
100A
工作频率 Operating
Frequency
DC
耐压试验 Test
Voltage
线—线 Line to line
3000VDC
5sec
线—地 Line to ground
3600VDC
5sec
温度范围 Temperature Range
-25--+85℃
端接方式 Termination
Methods
输入端 Input
输出端 Output
M6铜螺栓
M6铜螺栓
◆ 插入损耗 Insertion
Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured
in 50 ohm system ,as GB7343 or CISPR NO.17
插入损耗 （dB）
频率（MHz）
0.01
0.05
0.10
0.15
0.5
1.0
5.0
10
20
30
共 模
10
14
19
28
54
70
66
63
60
56
差 模
6
18
20
28
61
72
70
62
60
54
◆ 外形尺寸（封装）
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
