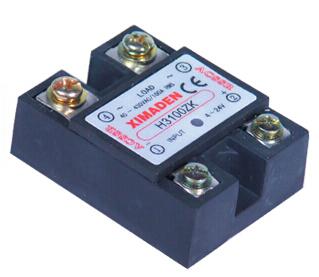

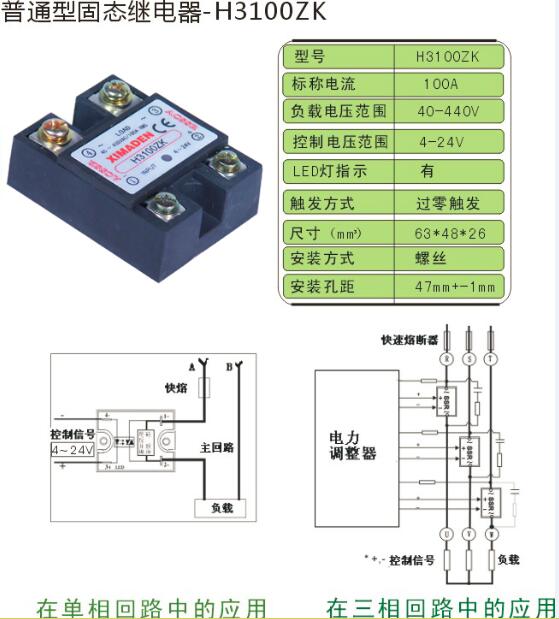

原装希曼顿XIMADEN金曼顿固态继电器H3100ZK

希曼顿，XIMADEN，金曼顿，XIMANDUN

            工作电流 工作电压范围      控制电压      截至态漏电流     冷却条件   外型尺寸（mm）

H275ZF/H275ZK/

H275PF/H275PK      75A                     12～440V            4～24V          <8mA           风冷

H375ZF/ H375ZK/      75A 12～510V         4～24V              <12mA                     风冷

H375PF/ H375PK

H380ZF/H380ZF      80A 12～510V          4～24V              <12mA             风冷

H3100ZF/H3100PF 100A 12～510V          4～24V              <12mA            风冷

H3120ZF/H3120PF 120A 12～510V          4～24V               <12mA         风冷

H3150ZE/H3150PE 150A 12～510V          4～24V              <12mA        风冷

H3200ZE/H3200PE 200A 12～510V          4～24V               <12mA         风冷

H3220ZF/H3220PF 220A 12～510V          4～24V               <12mA            风冷

H3250ZD/H3250PD 250A 12～510V          4～24V                <12mA          风冷

H3300ZD/H3300PD 300A 12～510V          4～24V              <12mA          风冷

H3340ZD/H3340ZN 340A 12～510V          4～24V                  <12mA          风冷

H3340PD/H3340PN

H3400ZQ1/H3400PQ1 400A 12～510V          4～24V               <12mA            风冷

H3500ZQ2/H3500PQ2 500A 12～510V          4～24V               <12mA           风冷

希曼顿，XIMADEN，金曼顿，XIMANDUN

3、希曼顿带阻容吸收的（0.1μ180Ω）晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联

型号 单硅平均电流（A） 有效值电流（A） 电压 触发电流 外型?

MTX/MFX 55-12 55 110 >1200V < 50mA

MTX/MFX 120-16/18 120 290 >1200V < 50mA

MTX/MFX 180-16/18 180 360 >1400V < 50mA

MTX/MFX 250-16/18 250 400 >1000V < 50mA

MTX/MFX 310-16/18 310 500 >1200V < 50mA

希曼顿工业控制模块： ZAC10 C285 SW03A XCT1 XCT1 SW03-6L TU-485I

希曼顿XIMADEN电力调整器

PAC30A PAC31A PAC01 PAC01A PAC03I PAC15P

PAC16P PAC35P ZAC28U ZAC29 ZAC2P3 ZAC10-2P3

大量特价供应 希曼顿电力调整器、固态继电器、工业控制模块。

注意事项

1、安全操作；维修人员必须首先切端电源，才能检查输出线路 。切勿带电操作！

2、额定电流的选择：由于晶闸管模块的过载能力比一般电磁元件小，为提高长期工作可靠性，合理的留有电流余量是必要地，对于一般负载（电阻型）额定有效值工作电流可按表称值地60％来选择,但必须考虑一些特殊负载条件，以避免过大的冲击电流和过电压对器件性能造成不必要的损害。白炽灯，电炉等类的“冷阻”特性造成开通瞬间的浪涌电流超过额定工作电源的数倍。某些类型的灯在烧断瞬间会出现低阻抗，气体和放电通道以及容性负载和切换电容器造成瞬间短路，可在线路中进一步串连电阻或电感作为限流措施，马达的开启，堵转，关闭等也会产生较大的冲击电流和电压，中间继电器，电磁阀吸合不可靠时引起抖动，以及电容换相电机，换相时电容充电电压和输入电源的叠加会在SSR两端造成二倍高电压，例如：SSR用于电力电容器投切控制的规则是：（1）电感限流：（2）投切前、放电电容的残余电压，此时，变压器的次级负载不能开路，三相负载要平衡，调压电路采用缓启动和缓关断，能避免电源合闸或断电引起的瞬间浪涌电压，浪涌电流异常。

3、SSR用于电磁阀和中间继电器，正常负载工作电流很小，一般选用小功率SSR,又因负载为电感，可靠性较低。国内，国外设备上，大都在线圈间 并联一只功率电阻，提高了SSR的开通率和吸收断开瞬间浪涌电压。
