一、产品概述

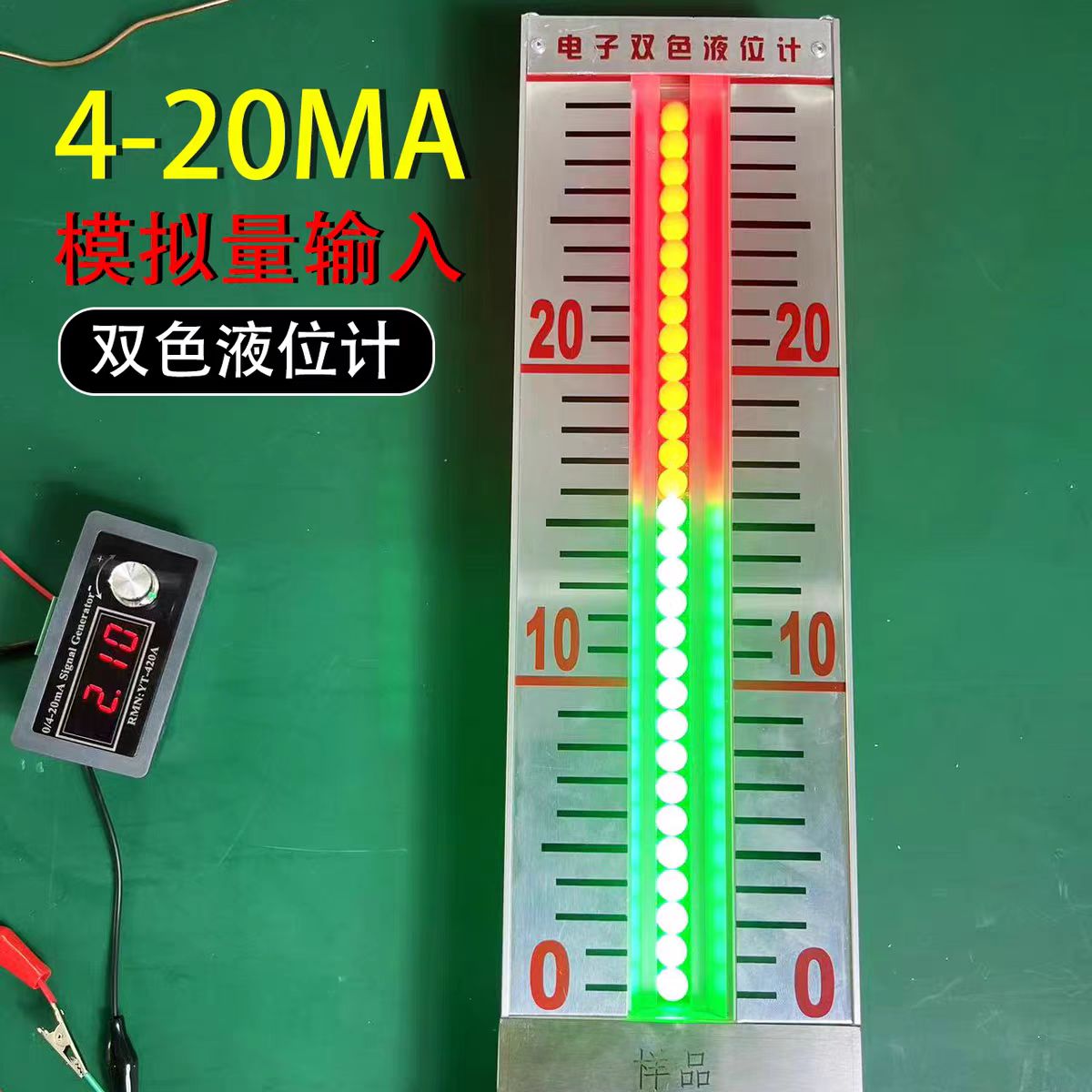

河南宏伟 红色LED，DC24V供电，4-20mA输入 ，可由PLC控制灯珠显示 LED 双色发光管，组成柱状显示屏，通过 LED 光柱的红绿变化来检测所测液位的高低；显示效果亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压、高密封、防泄漏、无盲区、显示醒目，读数直观，且测量范围大，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。还可单独输出 4-20mA 信号实现远距离检测、指示、记录与控制，亦可与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐、槽和锅炉设备的液位测量与控制。

二、结构原理

河南宏伟红色LED输入4-20MA灯珠显示面板自身供电电源为 DC24V，可接受所有两线制 4-20mA 信号，并将接收到的两线制 4-20mA 信号等比例的呈现汽红水绿显示，还可输出有源 4-20mA 两线制信号供系统调用。

三、技术优点

电子双色液位电流面板的零部件采用进口电子元件，加上我公司全体科研人员的独特设计方案，具有优质的可靠、稳定及抗腐蚀性能。

其特点十分显著：

※ 设计简单、紧凑、坚固可靠、寿命长、无维护工作量，能长年在户内、外安装使用；

※ 独特的现场、远传一体化结构，使工业自动化管理变的更轻松方便；

※ 独特的电子发光双色显示，适宜在光线暗的场所种应用，夜间观察更醒目；

※ 独特的进口雾状散光型 LED 发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控；

※ 广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

※ 各型号均可选配 4～20mADC 液位变送器，实现远距离集中测量与控制。

四、技术参数

测量范围：200～3000mm

安装方式：垂直安装

电源电压：DC24V

精 确 度：±10mm

五、使用场合列表

普通型：适用于低、中压，无特征防腐要求场合

真空型：适用于超低温、超高温、低、中、高压，无特殊防腐要求场合

防霜型：适用于低温，低、中、高压，无特殊防腐要求场合

地下型：适用于埋地式或顶部开孔贮槽介质粘性不太大的场合

夹套型：适用于需保温或冷却，低、中、高压，无特殊防腐要求的场合

防腐型：纯 PP、PTFE、PVC、304 内衬 PTFE 材质，适用于常温、

常压场合

内衬四氟型：适用于特殊防腐要求的低、中压场合

六、系统调试：

七、注意事项

7.1、凡供货产品必须带有产品合格证，检验报告、使用说明书，其中有产品编号、技术参数、出厂日

期等，请认真查对，以免用错。

7.2、安装时应根据产品链接方式，查对现场接口是否与产品接口一致。

7.3、接线应严格按照我公司使用说明要求接线。

7.4、本产品为精密的换能仪表，禁止随意拆卸、碰撞、跌落、用力甩打。

7.5、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。

7.6、运输、存储时应恢复原包装，存放在阴凉、干燥、通风的库房内。

7.7、安装使用过程中要注意不能把传感器破坏。

7.8、安装现场要采取有效的防雷措施。

7.9、本系列任何一款变送器外壳必须可靠接地,接地电阻小于 4Ω. 7.10、安全栅应取得防爆合格证。

八、保修条款

用户在严格按照说明书的指导下,正确的接线、安装、维护情况下，本产品免费保修壹年。

8.1 下列情形不在保修范围:

8.1.1 自行拆卸线路板及各零部件；

8.1.2 雷击或者有强点串入本系统，烧坏电路；

8.1.3 电源电压超过极限值，电路板烧坏；

8.1.4 接线盒进水或其他异物；

8.1.5 未正确选型，超过该产品的使用范围；

8.1.6 传感器或者整机的某一部分碰伤或破损。
