青岛磁翻板液位计 烟台4-20mA远传型磁翻板液位计
青岛磁翻板液位计 烟台4-20mA远传型磁翻板液位计
液位控制系统由液位变送器，控制仪表，电磁阀组合而成，首先根据测量介质不同，选用合适的液位变送器，由变送器输出信号给控制仪表，再通过设置好的控制仪表输出信号给电磁阀，用于高液位和低液位关闭和打开电磁阀，可以自动调节容器内液位的高度。

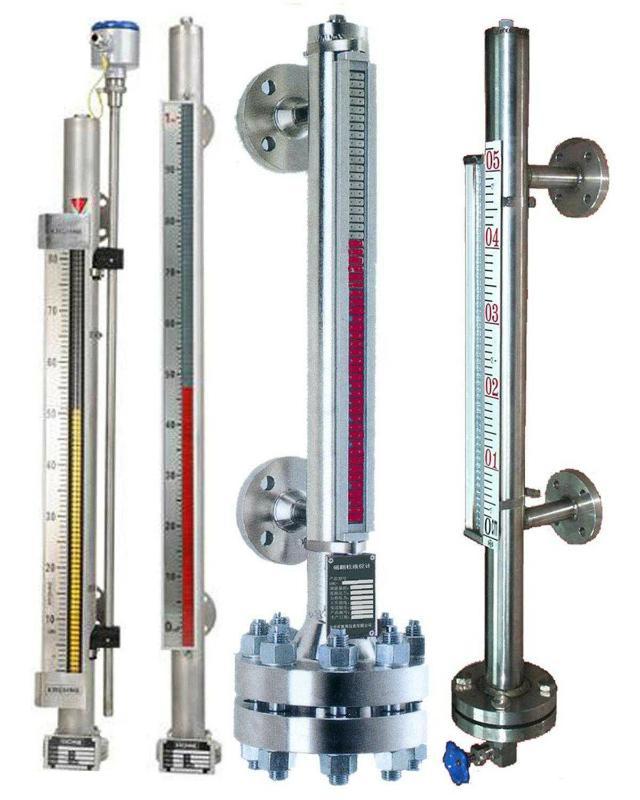

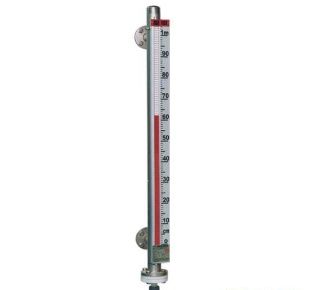

磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
安装形式内容
侧装式
顶装式
安装间距
50-6000mm 任意选择
50-3000mm 任意选择
工作压力
0.6,1.6,2.5,4.0MPa
0.6,1.6,2.5MPa
介质密度
≥ 0.5g/cm 3
≥ 0.76g/cm 3
连接法兰
不锈钢
法兰 20-50
法兰DN80-150
ABS
法兰 20-10(D N 20 P N 1.0) (GB9119-88)
法兰 200-6(D N 200 P N 0.6)
主体材料
304、316L、ABS、PPR
介质温度
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )、 -40~420℃
环境温度
-40 ℃ ~+70 ℃
示值误差
± 10mm
介质粘度
≤ 1st(10 - 4 m/s)
上下限开关输出
1. 控制灵敏度 :
10mm 2. 上下限开关量信号
电远传连续显示
4~20mA 输出 ,24VDC 二线制
磁翻板液位计 配置上、下限开关输出，可实现远距离报警、液位控制。 磁翻板液位计 配置变送器，可实现液位的远距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢、 ABS 工程塑料、316L不锈钢衬四氟、钛几种材质备选；其中 ABS 特别适用于酸、碱等腐蚀性介质。
结构特点
l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传 在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
(测量范围)
(GB9119-88)
(GB9119-88)
(GB9119-88)
