一、产品用途：
水轮机导叶位置开关，又名接力器开关，用于水轮机和其它自动控制线路中。JLK-8型导叶位置开关，可以同时发送8组接点信号，相应地同时控制8个独立的自动化 线路。
当本装置用于水力发电机组时，可以作为水轮机的自动化元件， 反映水轮机导叶 位置状态。其接点信号组可以满足自动控制回路的要求，安装在调速器轴（或有关部位） 上，自动控制水轮机 ，实现机组控制自动化。
本装置亦可用于各种闸门（溢洪道闸门或发电洞闸门）和阀门（闸阀或锥形阀门等） 上，安装在闸门或阀门的传动部位，实现其自动控制 。
二、 结构及原理：

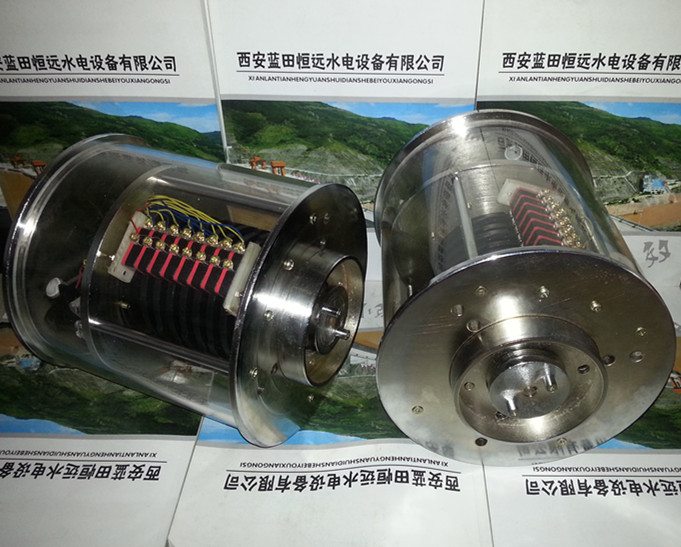

本装置由接点信号组、凸轮组、传动装置及接线端子排等组成。
本装置壳体采用不锈钢板，大部份零件为铝合金。
1、接点信号组：
由8个优质带轮的微动开关竖向排列构成。选用带银触头、可瞬时换接的微动 开关，每只微动开关有常开常闭两组信号，均引致接线端子排。8只微动开关安装在一 个支架上，开关受凸轮控制。
2、凸轮组：
本装置由8个凸轮构成凸轮组。每个凸轮分成内轮和外轮两种，内轮固定在主 轴上，随同主轴旋转；外轮是个凸轮，根据需要移动凸轮至要求位置，并通过紧固螺钉 固定在内轮上；当外轮的凸出部分与微动开关接触使微动开关受力时，开关接点动作； 凹入部分未使微动开关受力时，开关释放。从而达到改变开关触点状态的目的。
3、传动装置：
传动装置由联轴盘构成。 联轴盘上有二只孔距为 38mm，尺寸为Φ9 x 8 mm 的 圆型销钉。将销钉插入调速器轴内的圆孔中，使本装置与调速器轴同时转动，转角范围 为 45 度。
4、接线端子排：
端子排额定容量为 AC380V5A（或 DC220V0.5A)。其一端与本装置内部的微动开 关引出线相联，另一端为用户接线端，可接至外部控制回路。
