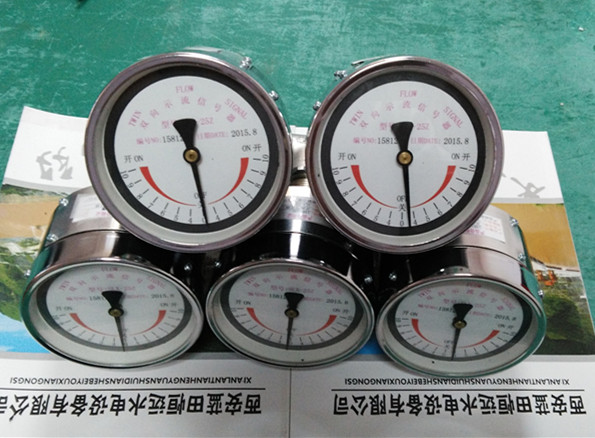

导轴承冷却水流指示SLX-25ZS双向示流信号器
导轴承冷却水流指示SLX-25ZS双向示流信号器
导轴承冷却水流指示SLX-25ZS双向示流信号器
导轴承冷却水流指示SLX-25ZS双向示流信号器
导轴承冷却水流指示SLX-25ZS双向示流信号器
SLX-××型双向示流器是用来监视管路中的水流流量，当流量达到设定值时，示流信号器发出电信号。反馈到保护系统或控制流量的系统中去，从而保护主设备能正常工作。在现场，还可以通过观察指针的偏转程度来判断水流情况。
SLX-××型双向示流信号器主要有靶杆、摆动部分、弹簧调整机构、行程开关及指示部分组成。示流信号器装配时靶置于管路中间并于水流方向垂直，当水流经过靶时（流量大于信号器所整定的动作流量值），其流体速度的压差使靶杆克服一边弹簧预压缩力，相对旋转中心旋转倾斜，杆上端推动行程开关动作发出正常信号，直至靶杆被限动为至，此时指针指向开的位置。当管路中水流量逐渐减小，液流压差也逐渐减小，靶杆在弹簧力的作用下返回并松离行程开关发出底流量信号，此时指针指向关的位置。同理，当水流反向运行时，另一边的弹簧机构及行程开关工作。双边机构各自工作，互不影响。
1、介质压力0.2～1MPa，且经过过滤的无腐蚀性液体。
2、环境温度0.5～40℃、相对湿度小于95％。
3、信号开关额定电压：DC220V、3A ;AC220V、5A
4、安装于室内，周围无爆炸性、腐蚀性气体。
5、用户可在一定范围内调整流量动作值。
6、进出口管路长应有5～10倍管径直管段水平安装。
一、概述
二、结构及工作原理
三、主要技术参数
