一、概述

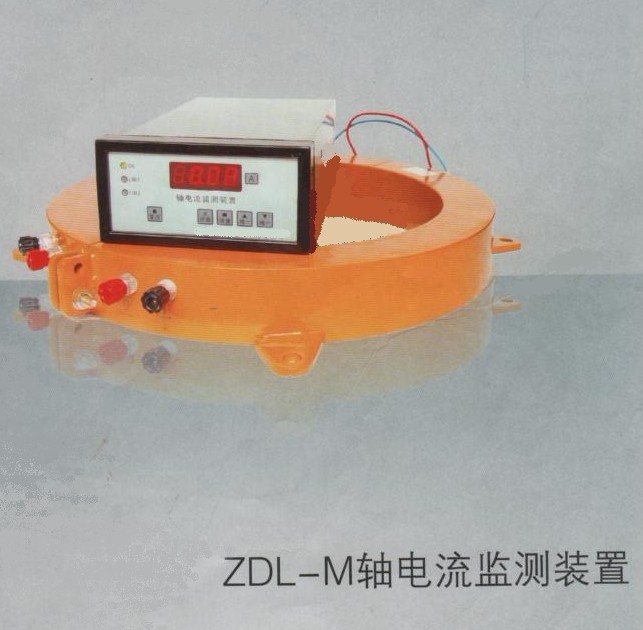

ZDL-M轴电流监测装置 采用高性能单片机为核心控制部件构成控制器，采用空心环形互感器为轴电流传感器，监测水轮发电机组大轴产生的轴电流变化。单片机实时监测轴电流传感器的变化值，该数值与大轴电流呈线性变化关系，经滤波、数值变换处理后，确认轴电流超过整定值后，轴电流监测装置输出二级报警信号。装置采用四位七段LED作为显示单元，参数整定、实时显示清晰直观。同时，ZDL-M轴电流监测装置可输出与轴电流（0~5A）对应标准的4~20mA模拟量信号，满足计算机监控系统测量要求。
二、特点
■ 以高性能单片机为核心控制部件，具有良好的可靠性；
■ 单片机可对数值进行智能化处理，2级报警接点输出，报警接点整定值可在量程范围内任意整定，使用灵活方便；
■ 轴电流传感器采用分半环型结构，易于安装；
■ 采用LED作为人机界面，轴电流参数值及装置状态清晰直观；
二、主要技术性能
测量范围：0~5A 过流能力： １０A
测量精度： ＜1% 数显方式： LED显示
输出信号： 继电器接点输出 2组 接点形式：ＤＰＤＴ
接点容量：10A/AC230V 5A/DC30V
（阻性负载）
模拟量输出：
4~20mA 负载阻抗：5００Ω
工作环境： 温度0～50℃ 湿度＜95%
外形尺寸： 盘装：宽×高×深= 160×80×250 通讯接口：RS485
电源： DC/AC220V/24V/50HZ 功耗： 20W
三、工作原理
环抱于大轴的轴电流传感器实时监测主轴的电流变化，该变化量经变换及隔离放大处理后送入单片机的模拟采样端口，单片机对采样数值进行滤波、转换处理后精确得出与主轴电流对应的数字量。监测控制器上的输入按键用于2级报警点AL1、AL2的报警值的设定。LED显示器可详细显示出主轴电流值。单片机对采集的数值分别与2级报警设定值比较后确定报警输出状态。监测控制器输出的4~20mA模拟量与主轴电流0~5A呈线性对应关系。监测控制器中的试验变压器用于轴电流监测装置的自检测试。
