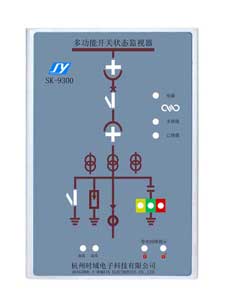

开关柜控制器SK-9300
产 品 说 明
SK-9000系列多功能开关状态监视器是专业为电力开关柜配套的一种集一次回路模拟图、开关状态指示、断路器位置指示、弹簧储能状态指示、接地闸刀位置指示、高压带电指示、高压闭锁指示及凝露、温度控制于一体的新型多功能模拟动态指示的自动化装置。该产品以一体化布局为开关柜配套，大大简化了开关柜的结构设计，美化了面板布局。
该产品可以完全取代现有的一次回路指示牌、电磁式开关状态指示器、高压带电指示器、高压闭锁指示及控制装置、接地指示器、弹簧储能指示器、凝露控制器和温度控制器等指示及控制、负载断路报警装置。产品式样美观、安装方便，使用寿命长，具有三防功能。
该产品还可以根据用户要求实现电量参数、温度、湿度等数字显示功能；RS232、RS485通讯功能。
□SK-9300型功能：
◆断路器状态指示、
◆断路器（手车）位置指示
◆弹簧储能状态指示
◆接地闸刀位置指示
◆高压带电指示
◆高压闭锁指示及控制
◆一路凝露、一路温度自动控制
□技术参数：
◆工作电压： AC220V ±10％ 50Hz
◆工作环境： 温度-30℃～70℃ 湿度≤95％RH
◆温度控制范围：-30℃～70℃ 精度：±1℃
◆温度启控：
◇升温型：5℃ ±1℃ 时启动加热装置并指示，回差4～6℃
◇降温型：30℃±1℃ 时启动降温装置并指示，回差4～6℃
◇上述启控设置均可按用户要求温度值出厂前设置
◆湿度控制范围：10%～98％RH
◆凝露启控：88%RH ±5%RH（20℃时）启动加热除湿装置并指示
◆响应速度： ≤ 5S
◆负载继电器输出容量：AC220V / 3A (阻性负载时) 2路有源输出
◆外形尺寸： 200×139×32 mm
□模拟指示：
◆断路器状态指示（无源触点输入）
◇合闸时：合闸触点闭合，Y形红色模拟条亮
◇分闸时：分闸触点闭合，Y形绿色模拟条亮
◆断路器位置指示（无源触点输入）
◇工作位置触点闭合时：十字形红色垂直模拟条亮
◇试验位置触点闭合时：十字形绿色水平模拟条亮
◆弹簧储能指示 （无源触点输入）
◇储能时：触点闭合，弹簧储能指示灯亮
◇未储能：触点断开，弹簧未储能指示灯亮
◆接地闸刀位置指示 （无源触点输入）
◇接地合闸：触点闭合，Y形红色模拟条亮
◇接地断开：触点断开，Y形绿色模拟条亮
◆说明：
◇开关状态监视器如处在失电状态时所有的发光指示均不亮
◇上述指示信号均来自断路器和接地闸刀的辅助触点
□高压带电指示
◆高压带电指示灯启辉电压：母线电压×0.087 （KV）
□高压闭锁控制及指示
◆高压闭锁启控电压：母线电压×0.65 （KV）
□安装方式：
◆面板嵌入式安装，背面φ4螺钉固定
◆开孔尺寸：180×121 mm
□端子接线图（供参考，实际接线以产品说明书为准）
