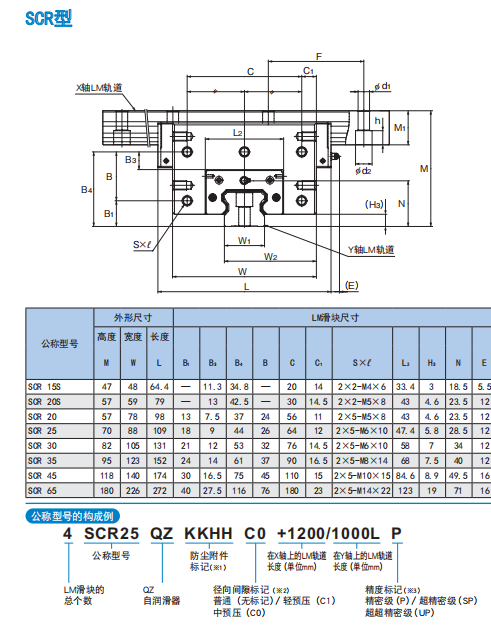

THK十字导轨SCR25QZKKHHC0+120XY直交型
日本THK十字滑块 SCR 系列 、CSR 系列
【结构与特长】
钢球沿着LM轨道和LM滑块上经精密加工而成的4列滚动面进行滚动；通过球保持器与组装在LM滑块上的
端盖板，使钢球列作循环运动。
本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根LM轨道呈交叉状背面结合直交,
形成一体。由于只需SCR型便可构成直交的直线运动系统,因此不需要以前的滑动座架,X-Y运动的结构
得到简化,使小型化成为可能。
【4方向等负荷】
为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触
角45°配置，因此无论何种姿势都可以使用,用途广泛。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得
顺畅的直线运动。与背面结合并用螺栓固定的以往的LM滑块相比,这种LM滑块具有更高的刚性。所以,最适合于用来构建
要求高刚性的X-Y工作台。
SCR 系列是十字静音型
CSR 十字滑块老款
微型十字导轨
MX5M MX7WM
重型静音十字导轨
SCR15S SCR20S SCR20 SCR25 SCR30 SCR35
重型普通十字导轨
由于XY直交型的一体化LM滑块,因此可获得小型的XY结构因能构成无滑动座架的结构,装置 能变得小型、轻量
CSR15S CSR20S CSR20 CSR25 CSR30 CSR35
SRG85LC6KKHHC0+21840LPT-IIGC、SHS55LR1QZKKHH、SRG45LC1DDC0E、SHS20C1QZKKHH(GK)BLOCK、SHS25C1QZKKHH(GK)BLOCK、SHS30C1QZKKHH(GK)BLOCK、SHS35C1QZKKHH(GK)BLOCK、SHS45C1QZKKHH(GK)BLOCK、SHS55C1QZKKHH(GK)BLOCK、SHS65C1QZKKHH(GK)BLOCK、HRW50CA1SSC1+280L (G=20)、SHW50CA1UU+280L(G=20)、SNS55LR2SSC0+1500LH-ll、
SVS55LR2SSC0E+1380LH-II、 SVS55LR2SSC0E+1500LH-II 2、SNS65C4QZTTHHC0+10700LPT-III、SNS65R4QZTTHHC0+4640LPT-II、SVR55LR3DDHHC0+2460LH-II、SVS55LR3DDHHC0+2460LH-II、THK SRG45R2ZZC1+570L-Ⅱ、THK导轨 2RSR9KMUUCS+122LM、
