硅钼棒，箱式高温炉配件，真空气氛炉配件，高温管式炉配件
产品名称：硅钼棒
（硅钼棒科根据需求定制，咨询热线：0371-67826992，查看产品详情：http://www.zzkjdl.com/rods/20140461.html）
产品型号：根据用户需求定制
主要用途：硅钼棒电热元件产品广泛应用于冶金、炼钢、玻璃、陶瓷、耐火材料、晶体、电子元器件、半导体材料的研究、生产制造等领域，特别是对于高性能精密陶瓷、高等级人工晶体、精密结构金属陶瓷、玻璃纤维、光导纤维及高级合金钢的生产。
产品概述：
硅钼棒物理性质：
体积密度：5.5g/cm
抗折强度：315-25kg/cm
维氏硬度：3(HV)
气孔率吸：570kg/mm
水率热伸长率：27.4%1.2%4%
硅钼棒化学性质：
硅钼棒在高温氧化气氛下，表面生成一层石英保护层防止硅钼棒继续氧化。当元件温度大于1700℃时，石英保护层熔融，元件在氧化气氛下，继续使用，石英保护层重新生成。硅钼棒不宜在400-700℃范围内长期使用，否则元件会因低温的强烈氧化作用而粉化。

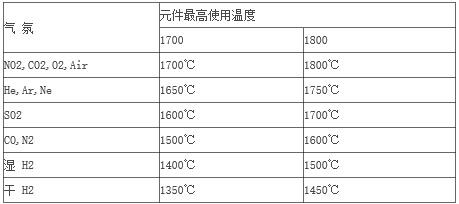

硅钼棒元件在不同气氛下使用温度的影响
气氛元件最高使用温度：
硅钼棒安装时注意事项：
硅钼棒在高温时(1500度以上)有些软化，低温时又硬又脆，为了避免温变时产生应力，有利于元件的热胀冷缩，最好采用自由垂直的吊挂安装方法。吊装元件的拆换也较方便，不必等炉子冷下来，而可以热换。
吊挂硅钼棒时必须注意下列事项:
1)炉衬材料应用刚玉砖，其Fe2O3的质量分数应小于1%，因为它与保护膜相互作用形成易熔的硅酸盐，从而加速元件的破坏。
2)冷端部泄漏的炽热炉气，不仅增加炉子的热损失，甚至会烧坏导电带夹头和引线夹子，因此，最好采用石棉夹头。
3)因硅钼棒是脆性材料，抗弯强度低，不能承受碰击，在安装过程中应采取防护措施，以防折断。连接导电带时，必须先将石棉夹头(或瓷夹头)安装好，夹紧时用力不能过大。
4)将硅钼棒装进塞砖，为了避免因装卸移动而产生的机械应力，塞砖要用泡沫刚玉砖制成的单独砖块。
5)将装有硅钼棒的塞砖插入炉顶准备好的空档中,塞砖要突出于炉顶的外面，这样便于拆卸。
6)将导电带同早已准备好的连接支架相连接，但应避免导电带紧张和不自然的扭曲机械应力。
7)为了避免石棉夹头因热胀冷缩而可能使硅钼棒下垂变形，可用水玻璃拌合的耐火泥浆涂在连接处，以便固定牢靠。
8)吊装时发热部的锥体交界处与炉墙相距约25mm-3omm，冷端部应露出炉顶外面75mm，其发热部的下端到炉底应不小于50mm。
9)硅钼棒在炉内的间隔应不小于元件本身的中心间距。
10)吊装时必须注意两个冷端部和接线部分的重力平衡，否则会造成发热部产生弯曲变形。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
