电磁铁选型主要参数
客户选用或定做所需的电磁铁需要考虑以下的技术参数：
1.外形：安装电磁铁位置所能容纳的最大尺寸：长；宽；高
2.电磁铁的最大行程及其吸力要求，断电后的复位力要求
3.提供给电磁铁的电源最大电压；电流？电压稳定性，交流/直流供电，能否提供正；负脉冲电源
4.电磁铁是否需要长期不间断工作；断续工作，每次最长的通电时间及两次通电之间最短的间歇
5.电磁铁的用途，使用电磁铁的环境特殊要求，如温度; 湿度; 冲击; 振动; 加速度等
电磁铁设计的必需参数
一、行程的概念:

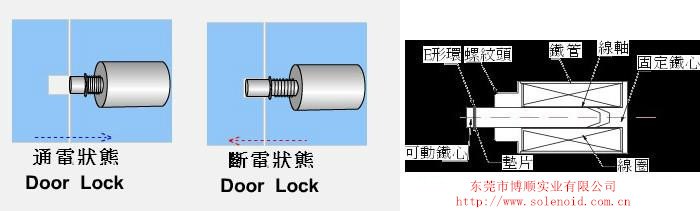

动铁芯相对于完全吸入位置的位移，见下面的图示：
二、力量:
电磁铁通电就会产生力量, 在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。通常规律是：⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时，应考虑安全性能，即对力量的测试应是电磁铁在一定通电率下，温升稳定后所测得的力量即为电磁铁的力量，一般情况下，初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低（一天只有几次通断，而且时间非常短）则可将安全系数降低至1.2倍。
三、通电率:
通电率的概念如下公式所示。即表示通电时间（On time）除以一个周期的时间（On time + Off time），通电率的通俗叫法为占空比。例如：一个电磁铁的通电时间为1秒，断电时间为3秒，那么它通电率就为 1/（1+3）＝25％
通电率是一个非常重要的参数，因为当电磁铁被激励是会导致线圈发热，如果发热过大会烧毁线圈。负载周期或者最长通电时间, 以及电磁铁的功率和散热决定了电磁铁工作时的温升，同时也决定了通电率。
四、绝缘等级
电磁铁工作温升, 和工作时的环境温度决定了电磁铁需要的绝缘温度等级. 有以下等级分类：
A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃
五：电源类型及功率
不同的输入电流波形决定了电磁铁的工作模式: 应用中可能有的是: 交流AC/直流DC (恒压源, 恒流源, 电瓶, 干电池, DC 发电机, 电容), 整流滤波方式, 电压范围, 最大可供电流等因素利用二极管整流。
电磁铁应用中, 交流电磁铁可以直接用交流电。直流电磁铁则必须采用整流器转换为直流. 输出力量在一定范围内和电流(功率)成比例. 电磁铁达到磁饱和后力量不再随电流(功率)增大. 同样, 温升和电流(功率)成正比.
六、电磁铁的保护措施
如某些特殊场合，电磁铁需要采用一些必要的保护措施，如增加过热保护，过流保护以及电磁铁驱动控制电路的保护。
七、环境因素和寿命
环境条件因素 以及 寿命需要 是在电磁铁用料和表面处理方式选择式的重要考虑因素. 环境因素包括: 温度, 湿度, 磁场或电场; 气体, 液体和固体污染或腐蚀.冲击震动, 振动等.
八、连接方式: 安装, 电源, 负载. 和尺寸
安装连接: a). 外部螺栓 b). 电磁铁外壳上的螺丝孔 c). 卡槽嵌入电源连接 a). 引线 b). 引线 + 端子 c) Pin 脚 D. 187 快连脚. E. 其它
