GPZ（I）、GPZ（II）、GPZ（III ）盆式橡胶支座
GPZ（I）、GPZ（II）、GPZ（III ）盆式橡胶支座

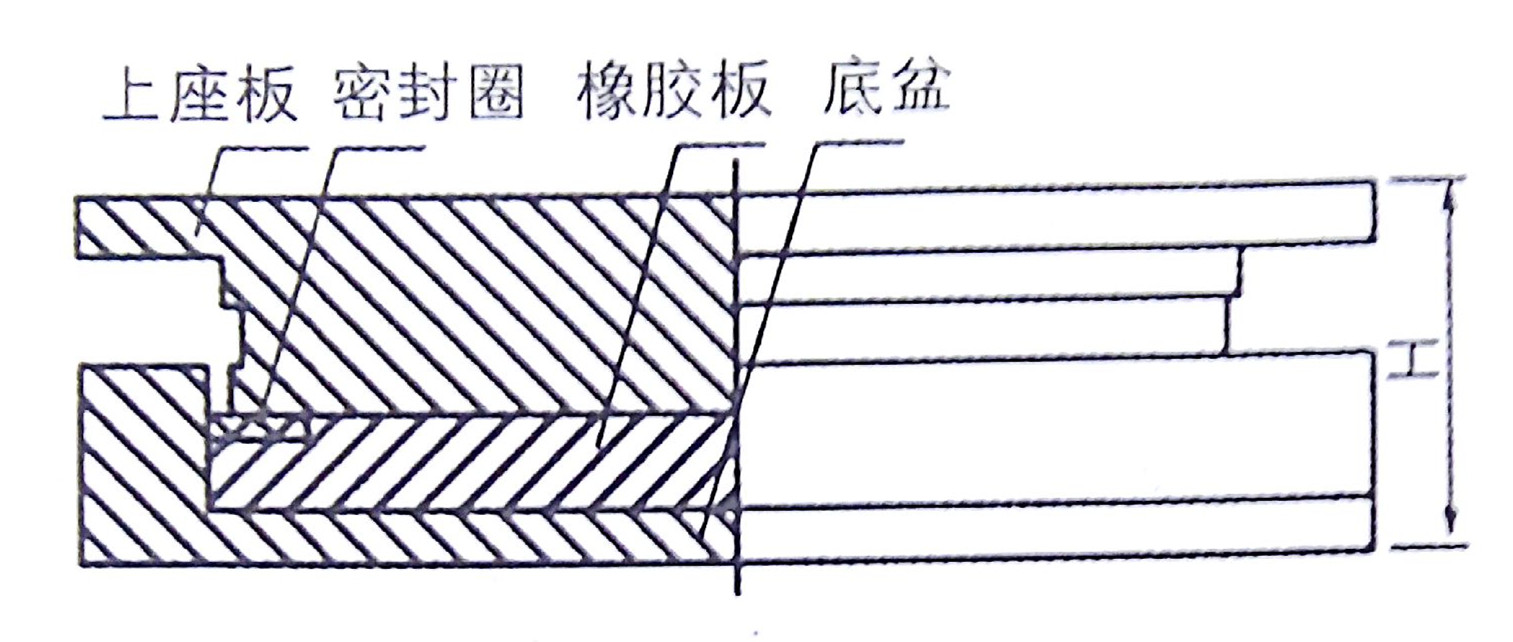

盆式橡胶支座的工作原理是利用半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质，来实现上部结构的转动；同时依靠中间钢板上的聚四氟乙烯板与上座板的不锈钢板之间的低磨擦系数来实现上部结构的水平位移。从实验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为5×10㎏/㎝2，比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大提高，解决了普通橡胶支座承载能力的局限。所以盆式橡胶支座是能满足大的支承反力（一般设计竖向承载力在60MN以下），大的水平位移，大的转角要求的新型产品。
盆式支座的种类有：GPZ系列盆式橡胶支座，GPZ（II）盆式橡胶支座，GPZ（III）盆式橡胶支座、等。
一、GPZ系列盆式橡胶支座分类：
（1）按结构形式的不同可分为：A。双向活动支座具有竖向承载，竖向转动和多向滑移性能，代号为SX，B.单向活动支座具有竖向承载。竖向转动和单一方向（纵向或横向）滑移性能，代号为DX，固定支座具有竖向承载和竖向转动性能，代号为GD。
（2）按适用温度范围分为：A常温型支座适用于-25℃~+60℃。B耐寒型支座适用于-40℃~+60℃，代号为F。
GPZ系列盆式支座的技术性能：
1、 支座竖向转角不小于40ˊ。
2、 竖向承载力（KN）1000-50000共分28级，非滑移表面的水平承载力为竖向的10%。
3、 磨擦系数：常温型μ≤0.04，耐寒型μ≤0.06。
4、 位移量见表
支座反力
（KN）
纵桥向最大位移量
横桥向最大位移量
GD
SX
DX
GD
SX
DX
1000-3000
0
±50；±100
±50；±100
0
±5；±10
0
3500-9000
0
±100；±150
±100；±150
0
±10；±15
0
10000-30000
0
±150；±200
±150；±200
0
±15；±20
0
32500-50000
0
±200；±250
±200；±250
0
±20；±25
0
盆式支座胶料物理机械性能
技术指标
氯丁胶
天然胶
三元乙丙胶
硬度 邵尔A
60±5
60±5
60±5
拉伸强度，Mpa
≥17.0
≥17.5
≥15.5
扯断伸长率，%
≥400
≥400
≥350
脆性温度，℃
≤－40
≤－50
≤－60
恒定压缩永久变形，%（70℃×22h）
≤20
≤25
≤25
耐臭氧老化（试验条件25~50pphm,20%伸长，40℃×96h）
无龟裂
无龟裂
无龟裂
热空气老化试验
试验条件℃×h
100×70
70×168
100×70
拉伸强度降低率%
﹤15
﹤15
﹤15
扯断伸长率降低率%
﹤40
﹤20
﹤40
硬度变化邵尔A
﹤＋15
﹤＋15
﹤＋10
、GPZ系列盆式橡胶支座的安装方法.
1、安装准备
盆式支座下面建议设置支承垫石，并按支座底板上的地脚螺栓间距与底柱规格预留螺栓孔位置，要求支承垫石表面平整。施工时支承垫石顶面的标高要注意预留支座底板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面，以防积水。
支座安装前可打开包装，并检查支座各部件及随货清单。支座安装前不得随意拆卸支座。
2、安装步骤与注意事项
①在支座设计安装位置处划出中心线，同时在支座顶、底板上也标出中心线。
将地脚螺栓穿入底板（顶板）地脚螺栓也并旋入底柱内，底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈。
②支座就位居中并调整水平后，用环氧砂浆或高标号砂浆灌注地脚螺栓也及支座底板垫层。待砂浆硬化后拆除调整支座水平面用的垫块，并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。
③当支座采用焊接时，在支座顶、底板相应位置处预埋钢板，支座就位后用对称断续方式焊接。焊接时注意防止温度过高对橡胶板、聚四氟乙烯板的影响。焊接后要在焊接处做防锈处理。
④如T梁采用盆式支座，施工安装时在梁端应采取临时支撑措施，以防T梁侧倾。等两片T梁间横隔板焊成整体后，方可拆除临时支撑。
⑤活动支座打开包装后要注意对聚四氟乙烯板和不锈钢板滑板的保护，防止划伤和脏物粘附于不锈钢滑板与四氟乙烯滑板表面，并注意检查5201—2硅脂是否注满。
⑥支座中心线与主梁中心线应重合或平行，单向活动支座安装时，上下导向块必须保持平等，交叉角不得大于5ˊ。连续梁桥等在实行体系转换切割临时锚固装置时，必须采取隔热措施，以免损坏橡胶板和聚四氟乙烯板。
