三合一母线加工机

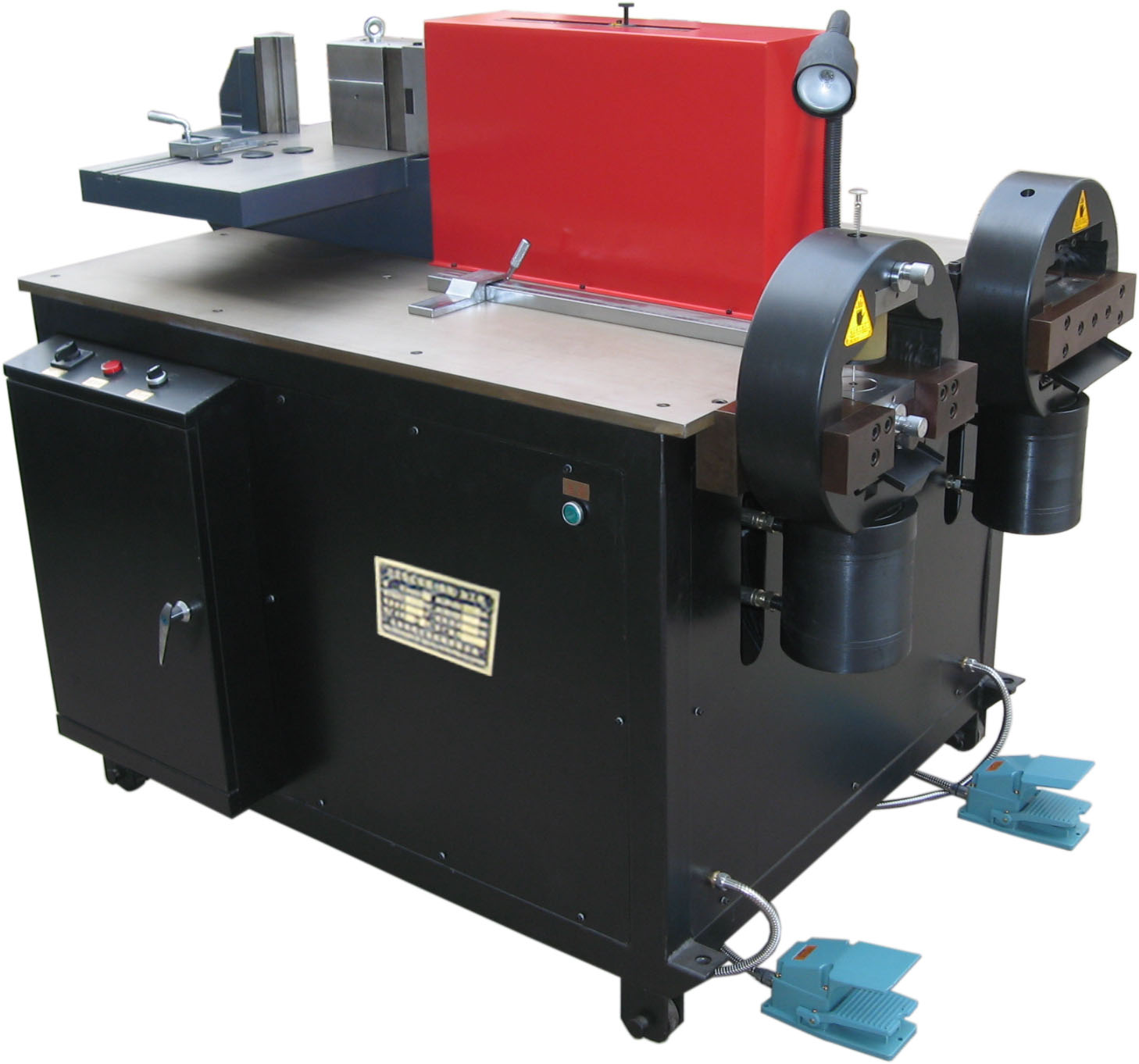

多功能（母线）加工机 DM-300A6
功能与用途
该设备集冲.剪.折.压（麻点和铜鼻）五功能于一体，是汇流排（母线）
加工专用组合机本机械设有双工作台，三工位可同时操作，互不影响，
本机设有定位标尺，使工件定位方便.准确。是电气行业不可缺少的
理想设备。
本机特点
1. 折弯角度采用PLC控制，人机界面均采用台湾进口配置，折弯度数
任意设置，是国内唯一做到真正智能数控的厂家， 通过更换模具，
可对汇流排进行折平弯.立弯。
2.冲孔单元采用转塔式模具库，最多可存入六套冲孔模具，
3.剪断采取冲剪式，端面垂直度得到保证。
4.供油系统采用柱塞泵，加工时低噪音，稳定；
5.电机，采用的是安徽皖南防爆电机，安全系数更高。
6.机身采用球墨铸铁600#，工作台采用镀硬烙处理，更好防止变形、磨损、工作碰触无划痕。
www.yqdsjx.com
机器配置
工作台尺寸（mm） 机器重量（kg） 电机数量 电机总功率（kw） 工作电压（v） 液压站数量及规格(Mpa) 控制方式
一层:400х1200
二层:840х370 1460 4 11.37 380 3х31.5 PLC+折弯角度数控
主要技术参考：
冲孔单元: 采用激光定位器，能达到更精确的定位效果。
名目 单位 材料 厚度 最大冲孔
冲孔能力 mm 铜/铝 16 φ25
最大冲裁力 KN 350
油缸行程 mm 50
剪切单元:
名目 单位 材料 厚度 宽度
剪切能力 mm 铜/铝 16 160×16
最大压力 KN 350
油缸行程 mm 50
折弯能力:
名目 单位 材料 厚度 宽度 折弯精度
折弯能力 mm 铜/铝 16 160/16 ±1°
最大折力 KN 350 注：立弯最大加工尺寸：160mm*16mm
油缸行程 mm 240
汇流排（母线）加工机随机模具：
(1) 冲孔模: φ7、φ9、φ11、φ13、φ17、φ21、φ13*18 各1套; (2) 剪刀1付；压铜鼻模具1付
(3) 平弯模1付； (4) 立弯模1付； (5) 压花模1付； (6) 随机工具1套 (7) 密封件1套
