甘肃矿用防爆电机车斩波调速控制器
我公司生产的蓄电池电机车斩波调速器型号ZBT型、ZBT为系列IGBT调速器，是为矿用蓄电池机车设计的调速控制部件，以代替电阻和可控硅调速的控制器，本装置由IGBT斩波器、控制器和隔爆箱组成。斩波器的主回路关断能力强，驱动电路选用集成稳压源、及电荷泵稳流电路，集成定时器、组合元件等，使整个电路原件少。安装方便、调试容易、工作可靠。经工业实验证明：该装置电路简单，无失控现象，很少更换触头，大大减少了维修工作量，使用该装置机车启动平稳，调速均匀，操作灵活，过载能力强，节约电能30%左右，延长了蓄电池的使用寿命，深受矿山司机、维修工作人员和基层管理人员的欢迎。
本装置安装使用非常方便，只要把原基层电阻或可控硅调速装置全部拆除，把引线接入本装置相应的接线端子，即可实现启动、调速、停车、换向等功能。

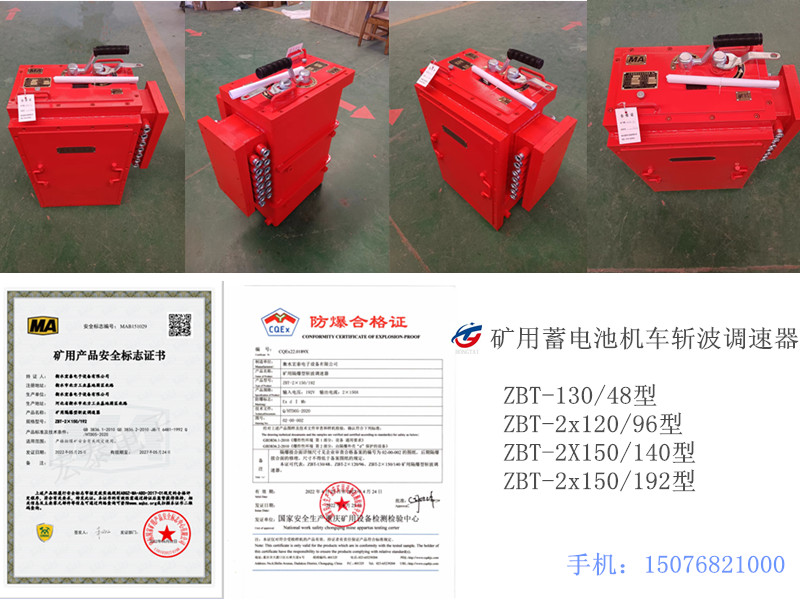

本装置为系列产品，分为ZBT-130/48型、ZBT-2x120/96型、ZBT-2X150/140型、ZBT-2x150/192型四种规格外形设计除保证隔爆和散热性能外，外形尺寸考虑了 2.5T 5T 8T和12T机车驾驶室空间，与各种型号的矿用增安型和隔爆特殊型蓄电池机车均可配套使用。

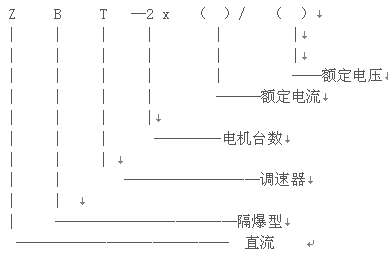

型号含义：
基本参数
本装置适用于下表所列蓄电池机车
|
项目 型号 |
适用机车粘重T |
额定电压 V |
额定电流 A |
输出电压调节范围 % |
|
ZBT-130/48 |
2.5 |
48 |
42 |
10-90 |
|
ZBT-2x120/96 |
5 |
96 |
100 |
10-90 |
|
ZBT-2X150/140 |
8 |
140 |
108 |
10-90 |
|
ZBT-2x150/192 |
12 |
192 |
120 |
10-90 |
工作方式：短时（小时制）
使用条件：
A， 周围介质温度：-20℃--+40℃
B， 相对湿度：温度不高于+25℃时zui大湿度不高于95。3%
C，环境气压：80-110Kpa
D，可适用瓦斯矿井和瓦斯突出的矿井，也可用于有其他爆炸性气体的场所，隔爆类型符合《GB3836-1。2。3》
工作原理：

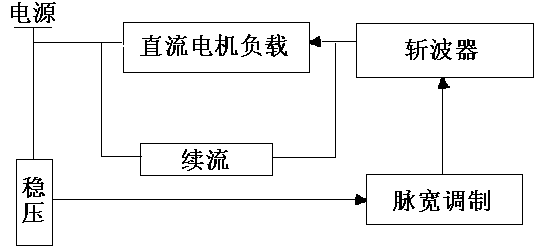

1.电路方框图
2.电路简介
IGBT是一种栅极驱动的大功率器件，属于自关断型开关功率器件，栅极G上+15V导通，，-5V关断，工作中只须改变IGBT导通和关断的时间比值（占空比A=Ton/T）即可改变电压的平均值，从而改变电机的速度，实现调速。
