内蒙古矿山电机车斩波调速司控器
我公司生产的矿用蓄电池电机车斩波调速器（型号ZBT），ZBT系列蓄电池隔爆型IGBT斩波调速装置，本产品适用于矿山蓄电池电机车是为矿用蓄电池机车设计的调速控制部件，以代替电阻调速，可控硅脉冲调速的控制器。本装置由IGBT斩波器，控制器，DC-DC开关电源和隔爆箱组成。它以IGBT作为开关元件，电路先进，结构新颖，工作频率高达2Kh，启动平滑，运行平稳，操作简单维修率小，工作可靠等优点。我公司生产的隔爆型电机车斩波调速器通过CMA和CNAS国家体系认证，煤安证、防爆合格证齐全，我公司产品所用电子元件为优质配件，质量可靠，诚信经营
本装置独到之处是电机车两个电机分别由独立的IGBT控制，提高了电路可靠性，过流、过热等保护功能齐全。
用途：
矿用隔爆型斩波司机控制器适用于额定电压在直流的蓄电池式矿山防爆特殊型电机车上，作为控制机车前进、后退、起动、调速及运行之用。
本装置为系列产品，分为ZBT-130/48型、ZBT-2x120/96型、ZBT-2X150/140型、ZBT-2x150/192型四种规格外形设计除保证隔爆和散热性能外，外形尺寸考虑了 2.5T 5T 8T和12T机车驾驶室空间，与各种型号的矿用增安型和隔爆特殊型蓄电池机车均可配套使用。

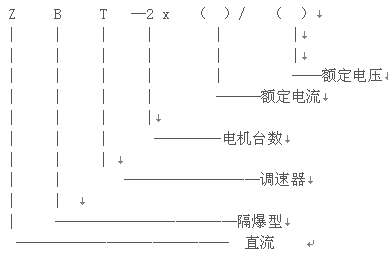

产品型号含义：
基本参数
本装置适用于下表所列蓄电池机车
|
项目 型号 |
适用机车粘重T |
额定电压 V |
额定电流 A |
输出电压调节范围 % |
|
ZBT-130/48 |
2.5 |
48 |
42 |
10-90 |
|
ZBT-2x120/96 |
5 |
96 |
100 |
10-90 |
|
ZBT-2X150/140 |
8 |
140 |
108 |
10-90 |
|
ZBT-2x150/192 |
12 |
192 |
120 |
10-90 |
工作方式：短时（小时制）
使用条件：
A， 周围介质温度：-20℃--+40℃
B， 相对湿度：温度不高于+25℃时zui大湿度不高于95。3%
C，环境气压：80-110Kpa
D，可适用瓦斯矿井和瓦斯突出的矿井，也可用于有其他爆炸性气体的场所，隔爆类型符合《GB3836-1。2。3》
工作原理：
1.电路方框图
2.电路简介
IGBT是一种栅极驱动的大功率器件，属于自关断型开关功率器件，栅极G上+15V导通，，-5V关断，工作中只须改变IGBT导通和关断的时间比值（占空比A=Ton/T）即可改变电压的平均值，从而改变电机的速度，实现调速。
我公司生产的斩波调速器为系列产品，可配套2.5T（48V）、5T（96V）、8T（140V）、12T(192V)电机车使用，详情及价格请来电或来人咨询。
