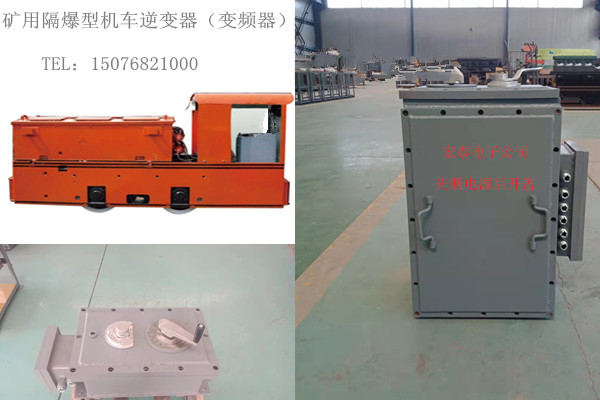

NBJ矿用隔爆型机车变频调速器（机车逆变器）
矿井蓄电池电机车多年来一直采用成本高、结构复杂、造价昂贵、故障率高、维修费用大的直流电动机做牵引电机车。而全国大部分的电机车调速系统还是采用原始的电阻降压调速方式。这种电阻调速工作方式不仅电能浪费巨大，而且碳刷、电枢极易烧损，故障率高，维修量大。
我公司自主研发的NBJ系列矿用隔爆型机车逆变器，是我厂采用国际上的DTC（零转速满转矩的直接转矩控制技术）变频调速技术，将直流电源逆变为三相交流电源，供异步交流电动机拖动矿用电机车。从而改变了矿用电机车采用直流电动机拖动的历史。矿用变频调速器是矿用电机车更新换代的产品，是矿用电机车发展史上的一次历史性的变革。
一、 产品概述
NBJ系列矿用隔爆型机车逆变器，采用进口原装全套控制电路和进口IGBT模块元件而研制成功的。这种DTC 的控制技术完全能够使三相交流鼠笼异步电动机达到和超过直流电动机的起动转距，满足电机车在低速时的zui大起动牵引力，使机车强劲有力。同时它还具有以下特点：
1、调速范围为精密无级调速。zui低可调频率0.1Hz，zui低车轮转速可调至0.5r/min。
2、可任意设定车速的限制，而这种设定的车速即使在下坡行驶时也不会超过设定的转速。
3、该调速器的零位即是制动位置。当机车由高速调至低速运行时，尽管机车有高速的惯性，但机车的电机和车轮必须按调至的低速运行。实际上，此时电动机起到了减速制动作用。
4、调速器设有温度自动检测功能，当因司机操作不当致使变频器温度过高≥85℃，调速器自动封锁输出。
5、调速器具有过压、欠压、短路、缺相等保护功能。
6、因本调速器具有低速超强的转矩性能，当机车掉道时，也能通过铺垫物开上轨道。
二、执行标准：Q/HTD 06-2020
三、适用范围
1、海拔高度不超过1000米，1000米以上高度降容使用；
2、空气相对湿度＜95%（25℃时） ；
3、周围环境温度不高于40℃，不低于-15℃;
4、无足以破坏绝缘和腐蚀金属的有害气体的环境中。
5、可以再符合《煤矿安全规程》中规定的有瓦斯和煤尘爆炸危险的
矿井及类似场所使用。
五、技术指标
1、额定直流输入电压：192 V；
2、额定输出功率：2×22kW；
3、额定输出电压：136 V；
4、额定输出电流：0~2×112 A
5、逆变频率范围：0～50 Hz；
6、zui大起动转矩：300%（额定值）；
7、体积：630×350×925 mm；
8、重量：230kg。
本逆变调速器主要由三部分组成：
①直流输入及滤波电路。
②IGBT 三相全桥逆变电路。
③DTC 控制电路。
