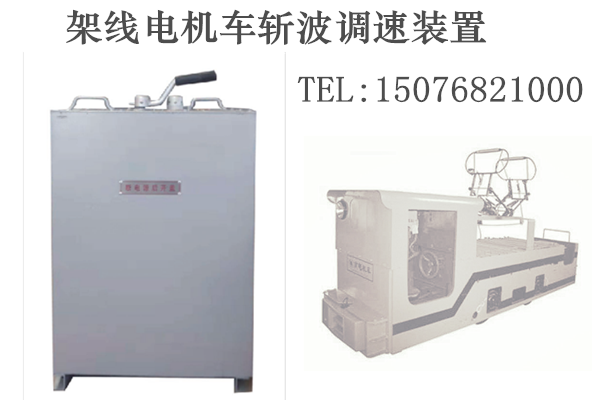

直流架线电机车IGBT斩波调速器
我公司生产的矿用架线电机车直流斩波调速器ZKT系列1GBT一体化斩波调速器采用了进口大功率器件IGBT作为斩波器，通过改变脉冲的宽度来改变加在电机上的平均电压来实现调速．用本装置代替原有的电阻调速和可控硅调遵装置，除具有电阻调速器和可控硅调速装置的优点外．该装置工作在较高频率．不仅减少了滤波电容，滤波电感体积．减轻了整机重量．而且电机的纹波较小．与使用可控硅调速装置相比 电机的温升较低．更有效的保护电机，并节约电能。
适用范围
1：海拔不超过2000米。
2：环境温度： -20— +41度
3：空气相对湿度<95%（25℃）
4：周围空气中的灰尘。酸腐蚀性气体或物质不超过正常含量。
5：本调速器为矿用一般型，可用于煤矿井下无瓦斯，煤尘、爆炸性危险的通风良好的环境中。
电机车斩波调速器工作原理：直流电压经过滤波后送到IGBT，在有手动控制，将速度信号由速度给定器，转换成电信号，再由脉宽调制电路，调制成5KHz速度，脉宽信号给IGBT做斩波输出后再有功率调整电路，调整后送人电机，已达到电机平稳运行。当电机发生故障或短路时，保护电路会将脉宽信号关闭截止，以保护IGBT.
技术指标
1、直流架线电压;250V电压波动范围170-300V；550V电压波动范围370-660V。
2、额定输出功率（KW）42KW(250V);48KW(550V)。
3、调压范围：0-95%VDC。
4、防护等级IP21。
5、制动方式：两级能耗制动。
6、工作频率6KHz。
7、工作方式：连续。
8、体积500x320x652
9、重量
本斩波调速装置适用电机车粘重分别为：3吨、7吨、10吨、14吨
本调速器由七部分组成：
1：直流输入电容滤波。 2：控制斩波电路。 3：功率调整输出电路。 4：手控输入。 5：速度给定电路。 6：脉宽调制电路 7：电流反馈电路
