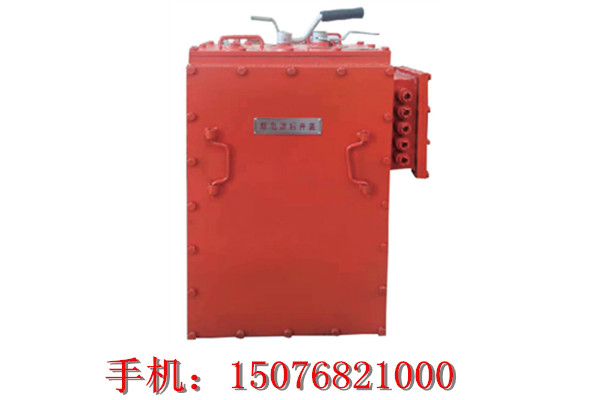

ZBT斩波调速装置
我公司生产的ZBT系列1GBT一体化斩波调速器采用了进口大功率器件IGBT作为斩波器，通过改变脉冲的宽度来改变加在电机上的平均电压来实现调速．用本装置代替原有的电阻调速和可控硅调遵装置-除具有可控硅装置的优点外．该装置工作在较高频率．不仅减少了滤波电容，滤波电感．减轻了整机重量．而且电机的纹波较小．与使用可控硅调速装置相比 电机的温升较低．更有效的保护电机.
本装置安装使用非常方便，只要把原基层电阻或可控硅调速装置全部拆除，把引线接入本装置相应的接线端子，即可实现启动、调速、停车、换向等功能。
ZBT电机车调速器安全操作说明
1：准备
(a）检查换向手柄和主手柄之间的闭锁是否可靠。
（b)将电源插销连接器正确插好。
（c)根据行车方向，将换向手柄打在向前或向后位置
2 启动：
转动主手柄，从0°到30°。主触点ZK闭合，机车启动，机车处于最低速状态
3：调速：主手柄在30°到130°范围内转动，机车处于调速运行阶段。
4：全速：主手柄在130°移到145°，QK闭合，机车全速运行。
5：返回调速：反向转动主手柄从145°移到130°时，QK断开，机车回到调速运行状态，继续反向转动主手柄机车减速。
6：停车：主手柄从30°移到0°时，ZK无弧断开，机车停止，待机车停稳后再把换向手柄移到零位或换向。
本装置为系列产品，分为：
ZBT-130/48型（2.5t)
ZBT-2x120/96型(5t)
ZBT-2X150/140型(8t)
ZBT-2x150/192(12t)型四种规格外形设计除保证隔爆和散热性能外，外形尺寸考虑了机车驾驶室空间，与各种型号的矿用增安型和隔爆特殊型蓄电池机车均可配套使用。
型号含义
Z B T —2 x （ ）/ （ ）
| | | | | |
| | | | | |
| | | | | ——额定电压
| | | | ———额定电流
| | | |
| | | ————-电机台数
| | |
| | —————————调速器
| |
| ————————————隔爆型
—————————————— 直流
