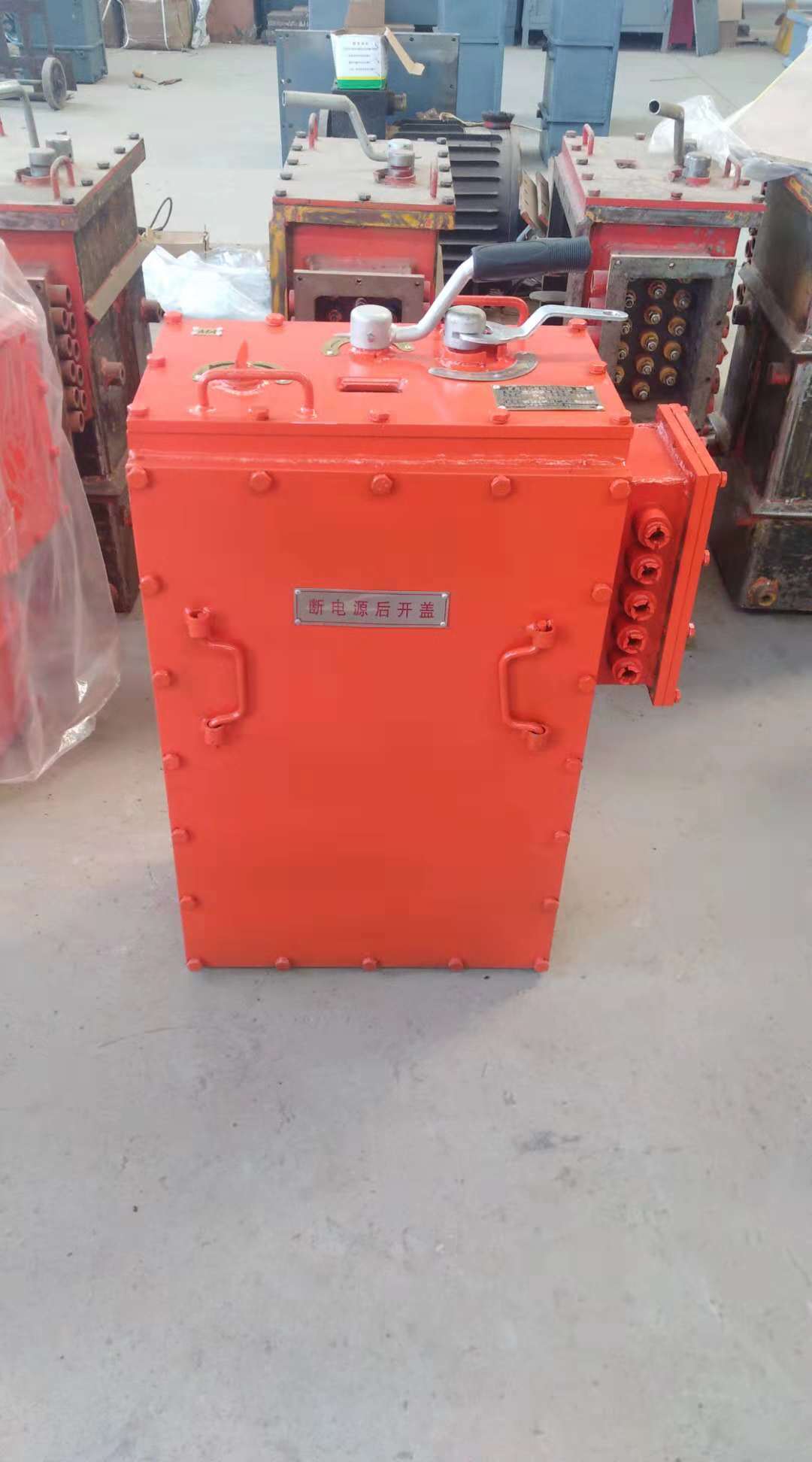

5吨电机车斩波脉冲调速装置
ZBT系列模块调速装置，是为矿用蓄电池机车设计的调速控制部件。以代替电阻调速的控制器，本装置由模块斩波器、控制器和隔爆箱组成，斩波器的主回路关断能力强，触发电路选用集成稳压源，集成定时器、组合元件等，使整个电路元件少，安装方便、调试容易、工作可靠。经工矿使用实验证明：该装置电路简单、无失控现象，很少更换触头，大大减少了维修工作量，使用该装置机车起动平稳，调速均匀，操作灵活，过载能力强，节约电能20%左右，延长了蓄电池的使用寿命，深受驾驶矿山电机车司机、维修人员和基层管理人员的欢迎。
本装置安装使用非常方便，只要把原电机电阻调速装置全部拆除，把引线接入本装置相应的接线端子，即可实现起动、调速、停车、换向等功能。
本装置为系列产品，分为ZBT—2.5T型， ZBT—5T型， ZBT—8T型， ZBT—12T型几种规格，外形设计除保证隔爆和散热性能外，与矿用增安型和隔爆特殊型蓄电池机车均可配套使用。

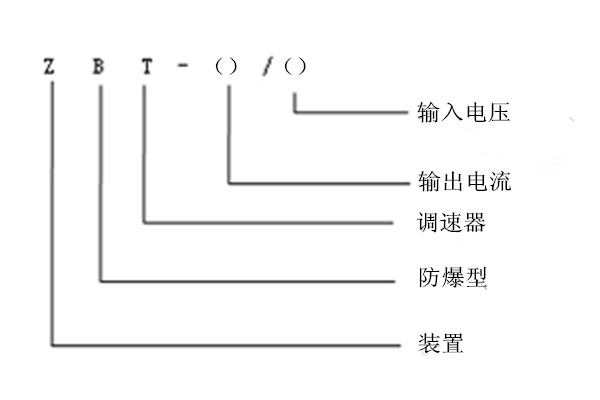

二、型号含义：
三、基本参数：
1：本装置适用于下表所列蓄电池机车
型号 \ 项目 适用机车粘重 额定工作电压 额定电压 电压调节范围
（T） （V） （A） （%电源电源）
ZBT--2.5 2.5 48 130 10—90
ZBT--5 5 96 120 10—90
ZBT--8 8 140 150 10—90
ZBT--12 12 192 150 10—90
2：工作方式。短时（小时制）
3：使用条件 ：
A、周围介质温度—20°C — +40°C
B、相对湿度温度不高于+25°C 时最大相对湿度不大于95±3%
C、环境气压80KPa---11OKPa
D、可用于沼气矿井和煤（岩）与沼气突出的矿井，也可用于含有其它爆炸性气体的场所，隔爆类型符合（GB3836 — 1。2。 3）
