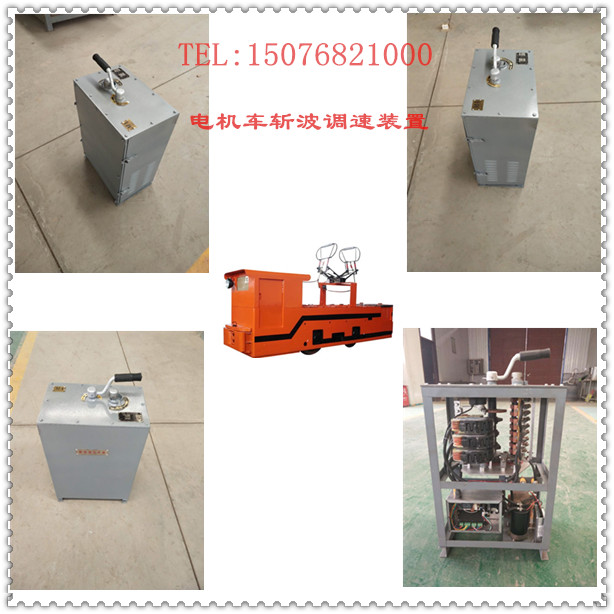

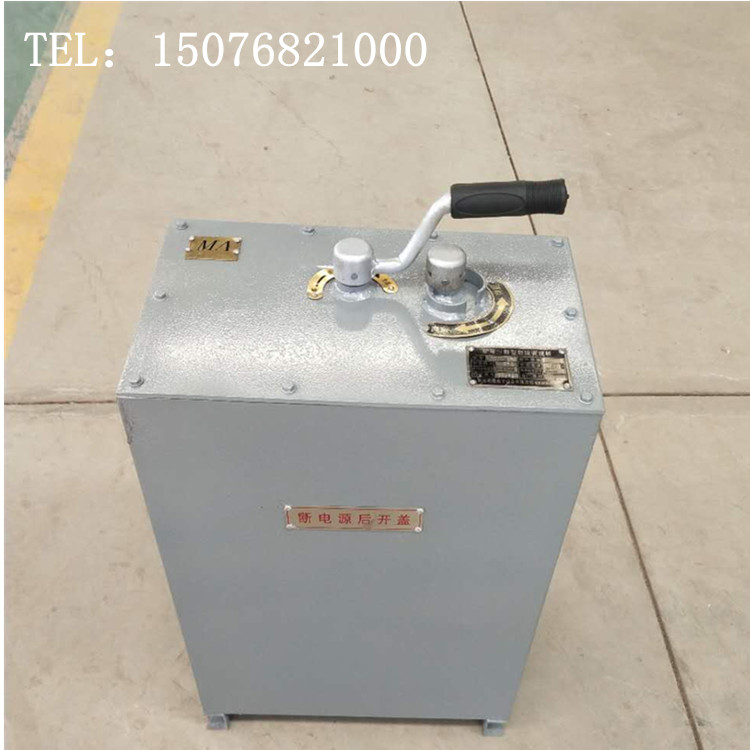

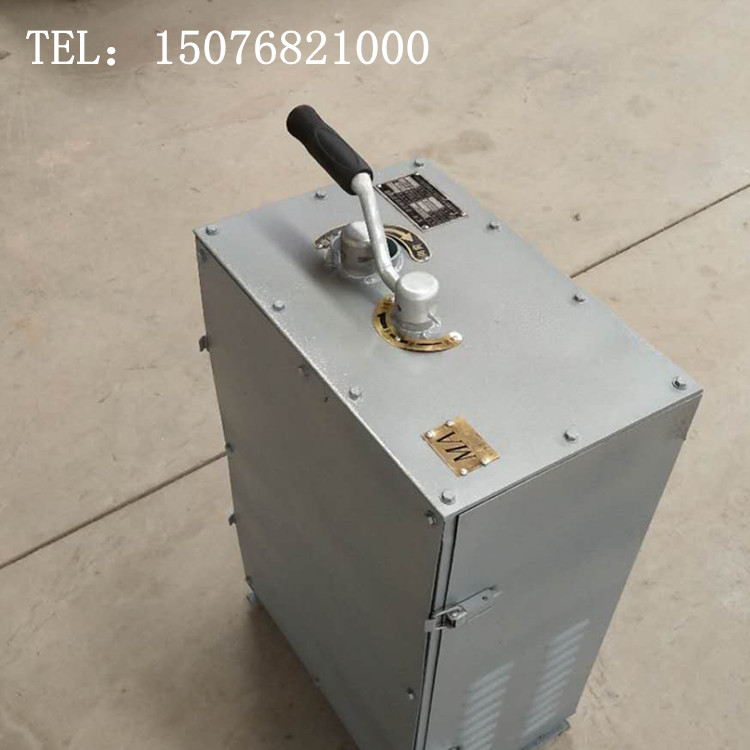

ZKT-矿用电机车斩波调速装置
我公司生产的矿用架线电机车直流斩波调速装置（型号ZKT）是采用国际上先进的电力电子器件igbt作为主控元件，igbt是全控型功率器件是通过改变门极驱动电压（脉冲宽度）来控制igbt的开关改变直流电机上的平均电压。实现调速，用本装置可代替原有的（电阻，可控硅，晶闸管）调速装置，具有节约电能的优点外还有以下特点。
1:IGBT是一种电压控制器件-种电压控制器件，具有自关断功能，不存在晶闸管装置可能的“失控现象”。
2：IGBT的开关速度快，开关频率高可达几十千khz,因而可大大减小了滤波电容电感，减小了体积重量，免去了换流电感和电容，电流纹波小，电机的温升也较低。
3：该机具有完善的过滤，过压，过温等保护功能。
4：本机具有软启动功能，启动平稳调速均匀，深受用户喜爱。
执行标准：
q/hy03-2012《zkt系列矿用一般型斩波调速器》
型号含义
Z K T —2 x （ ）/ （ ）
| | | | | |
| | | | | |
| | | | | ——输入电压v
| | | | ———输出电流A
| | | |
| | | ————-电机台数
| | |
| | —————————调速
| |
| ————————————矿用一般型
—————————————— 装置
适用范围
1：海拔不超过2000米。
2：环境温度： -20— +41度
3：空气相对湿度<95%（25℃）
4：周围空气中的灰尘。酸腐蚀性气体或物质不超过正常含量。
5：本调速器为矿用一般型，可用于煤矿井下无瓦斯，煤尘、危险的通风良好的环境中。
技术指标
1、直流架线电压;250v电压波动范围170-300v；550v电压波动范围370-660v。
2、额定输出功率（kw）42kw(250v);48kw(550v)。
3、调压范围：0-95%vdc。
4、防护等级ip21。
5、制动方式：两级能耗制动。
6、工作频率6khz。
7、工作方式：连续。
8、体积500x320x652
9、重量
本斩波调速装置适用电机车粘重分别为：3吨、7吨、10吨、14吨
本调速器由七部分组成：
1：直流输入电容滤波。 2：控制斩波电路。 3：功率调整输出电路。 4：手控输入。 5：速度给定电路。 6：脉宽调制电路 7：电流反馈电路
