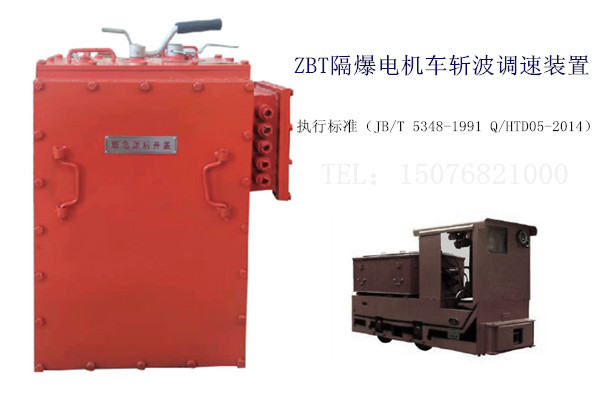

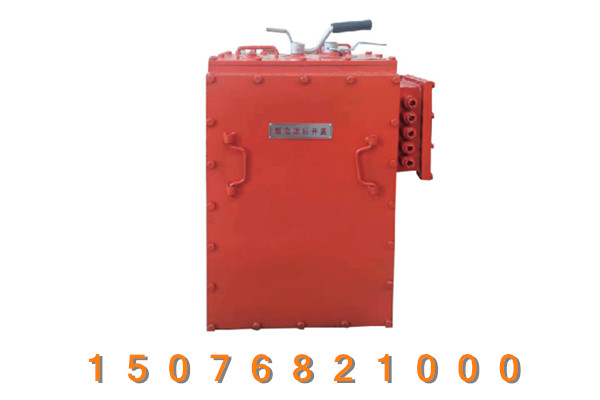

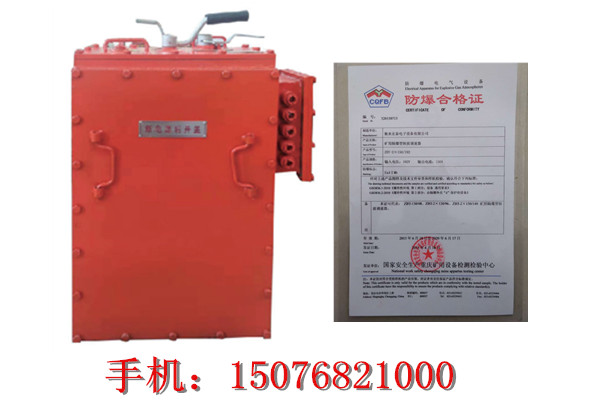

ZBT防爆电机车调速器司控器
ZBT型系列IGBT调速器，是为矿用蓄电池机车设计的调速控制部件，以代替电阻和可控硅调速的控制器，本装置由IGBT斩波器、控制器和隔爆箱组成。斩波器的主回路关断能力强，驱动电路选用集成稳压源、及电荷泵稳流电路，集成定时器、组合元件等，使整个电路原件少。安装方便、调试容易、工作可靠。经工业实验证明：该装置电路简单，无失控现象，很少更换触头，大大减少了维修工作量，使用该装置机车启动平稳，调速均匀，操作灵活，过载能力强，节约电能30%左右，延长了蓄电池的使用寿命，深受矿山司机、维修工作人员和基层管理人员的欢迎。
本装置安装使用非常方便，只要把原基层电阻或可控硅调速装置全部拆除，把引线接入本装置相应的接线端子，即可实现启动、调速、停车、换向等功能。
本装置为系列产品，分为ZBT-130/48型、ZBT-2x120/96型、ZBT-2X150/140型、ZBT-2x150/192型四种规格外形设计除保证隔爆和散热性能外，外形尺寸考虑了 2.5T 5T 8T和12T机车驾驶室空间，与各种型号的矿用增安型和隔爆特殊型蓄电池机车均可配套使用。
型号含义
Z B T —2 x （ ）/ （ ）
| | | | | |
| | | | | |
| | | | | ——额定电压
| | | | ———额定电流
| | | |
| | | ————-电机台数
| | |
| | —————————调速器
| |
| ————————————隔爆型
—————————————— 直流
