江特牌JDF5190GXFGL70/Z6型干粉泡沫联用消防车，采用重汽豪沃ZZ5207TXFV471GF5底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱（干粉罐，氮气瓶，干粉系统）,中部为水罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水量4750kg，装备了上海茸申消防设备有限公司CB20.10/30.60-RS型中低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PS8/60W型车用消防炮和PF5～15/30干粉炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。

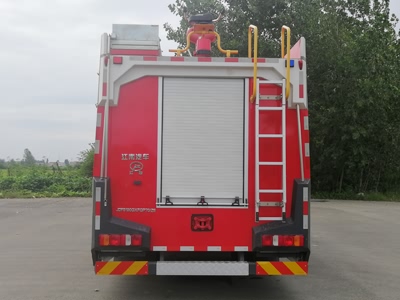

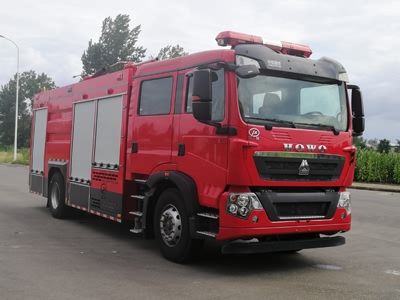

江特牌JDF5190GXFGL70/Z6型干粉水联用消防车
|
【主要技术参数】 |
|||
|
产品商标 |
江特牌 |
公告批次 |
354 |
|
产品名称 |
JDF5190GXFGL70/Z6型干粉水联用消防车 |
产品号 |
ZSJ6774B01U |
|
总质量(Kg) |
19250 |
罐体容积(m3) |
6.750 |
|
额定载质量(Kg) |
6750 |
外形尺寸(mm) |
8895×2550×3580 |
|
整备质量(Kg) |
12050 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+4 |
载质量利用系数 |
|
|
接近角/离去角(°) |
16/11 |
前悬/后悬(mm) |
1430/2465 |
|
轴数 |
2 |
轴距(mm) |
4200,4500,4600,4700,5000,5600,5600 |
|
轴荷(Kg) |
6250/13000 |
Z高车速(Km/h) |
100 |
|
其它 |
罐体总容积为6.750立方米,水罐容积:4.750立方米,水罐尺寸:1405×2440×1450mm,干粉罐容积:2.0立方米,干粉罐尺寸(直径×高):1600×1300mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:425mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮、干粉系统。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
ZZ5207TXFV471GF5 |
底盘名称 |
消防车底盘（二类） |
|
商标名称 |
豪沃牌 |
生产企业 |
中国重汽集团济南卡车股份有限公司 |
|
外形尺寸(mm) |
7680,8130,7990,8430,8750,8790,9130×2496×3020 |
轮胎数 |
6 |
|
接近角/离去角(°) |
19/23 |
轮胎规格 |
315/80R22.5,12.00R20 |
|
钢板弹簧片数 |
11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2 |
前轮距(mm) |
1950,2035 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1848,1860 |
|
排放标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
MC07H.35-60 WP8.350E61 MC11.44-60 MC07.34-60 MC07.31-60 WP9H350E62 MC11.40-60 MC11.40-61 MC11.43-61 MC11.46-61 |
中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 |
7360 7800 10518 6870 6870 8800 10518 10518 10518 10518 |
257 257 327 251 228 257 297 297 319 341 |
