一、整车基本参数：
|
序号 |
名称 |
型号、规格 |
|
1 |
整车名称 |
高空作业车 |
|
2 |
产品型号 |
HCQ5040JGKJX6 |
|
3 |
底盘型号 |
JX1041TC26 |
|
4 |
整车尺寸 |
5995×1990×3000 |
|
5 |
总质量 |
4495kg |
|
6 |
整备质量 |
4365 |
|
7 |
发动机 |
JX4D30B6H 85kw/115马力 |
|
8 |
轴距 |
2800mm |
|
9 |
最大作业高度 |
13.8米 |
|
11 |
作业主要技术参数 |
平台离地高度≥10.8m 平台最大作业幅度≥6m 平台最大作业高度时作业幅度≥2.5m 平台最大作业幅度时作业高度≥7m 工作斗额定载荷200kg |
|
支腿 |
方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2700mm 纵向跨剧：2900mm |
|
|
吊钩 |
最大起吊重量≤1000kg，安全值800kg。 最大起吊高度7.5m |
|
|
主操作 |
操作位置：转台、工作斗双工作位操作。 操控形式：电液控制。 |
|
|
12 |
围板及走台板 |
钢制工具箱、不锈钢围栏、花纹防滑走台板 |
|
13 |
臂架结构形式 |
三节折叠臂 |
|
14 |
回转装置 |
双向3600连续回转 |
|
15 |
环保/免征 |
有/有 |
二、高空作业车介绍及性能特点：
1.功能介绍：

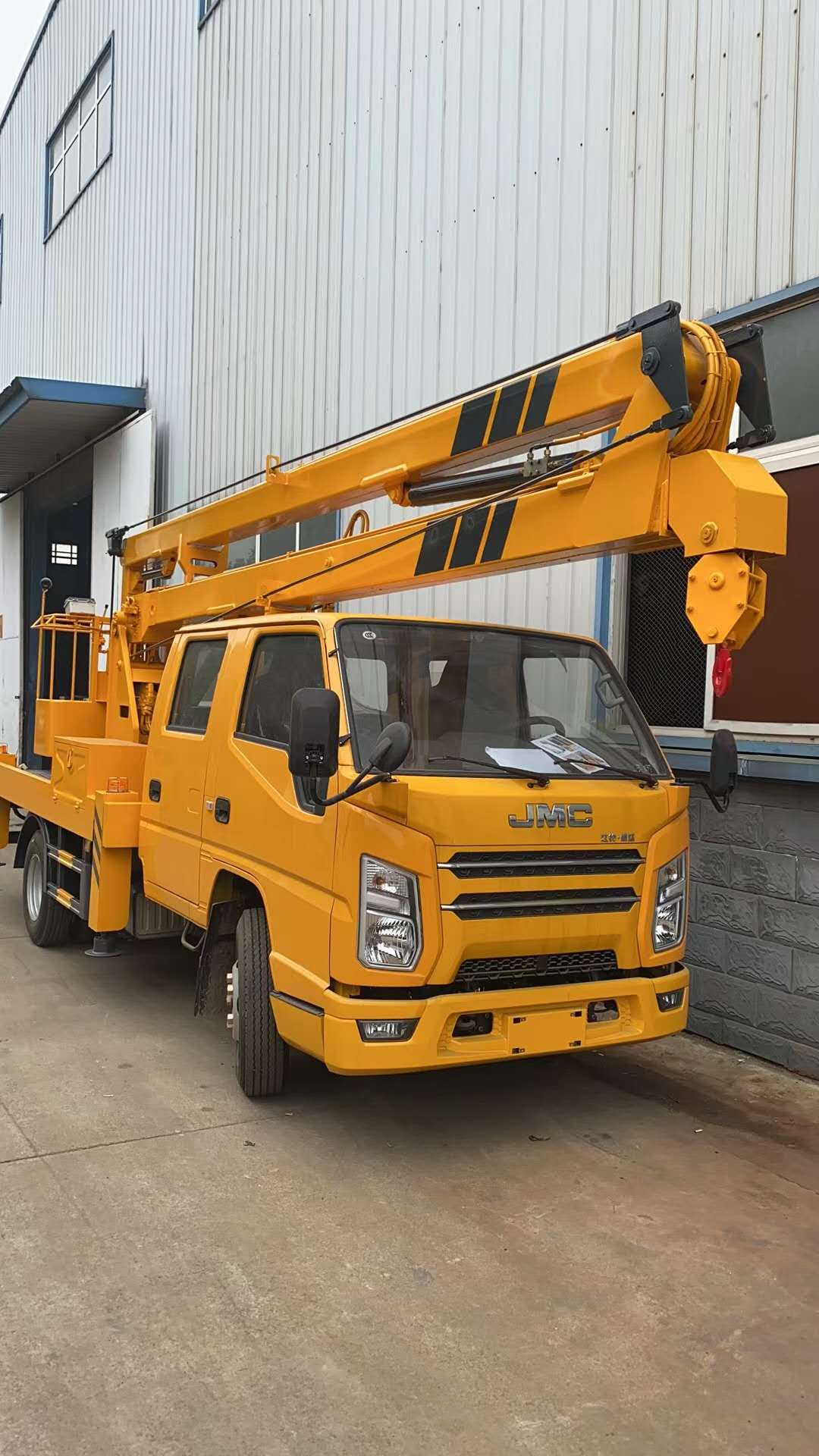

江铃顺达蓝牌13.5米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，电液控制，工作臂可360度回转，四液压支腿，可选装1吨吊钩，吊载质量≤800kg，工作斗最大承重200公斤，斗内可远程控制发动机启停，工作斗尺寸：1100*680*1100，钢制工具箱及不锈钢围栏、花纹防滑走台板。
车辆配制双向液压锁、双向平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。
2.产品概述：
工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。
上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。
支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调
整到平稳状态。
支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。
四个垂直支腿油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂油缸上装有双向平衡阀，使工作臂运行更平稳
工作转台液压 360 度全回转，实现工作状态全方位(减速机可调节)。
