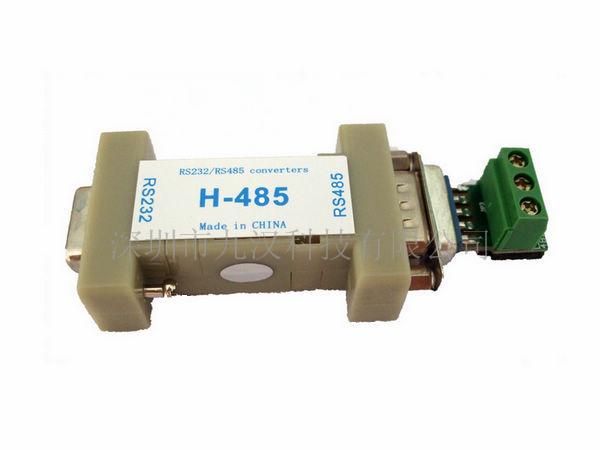

H-485  工业级袖珍型“无源”RS-232/485双向转换器
高性能RS-232/485双向转换器，体积小巧，安装简便
兼容EIA/TIA的RS-232C和RS-485标准
自动侦测串口速率、判别和控制数据传输方向
特有高效串口取电技术，三线仍能正常工作，功耗极低
通信距离长达1200米（RS-485在9600Kbps以下）
接口具有15KV静电保护
简介
H-485是一款高性能RS-232/485转换器，袖珍型外形设计，配有可插拨接线端子，使用灵活方便。广泛用于考勤、门禁、云台控制、售饭和停车场等系统中。
引脚定义
RS-232端（DB9母头）                  RS-485端（DB9公头）                          RS-485端（DB9母头到3位端子）

典型应用

通讯指标
标准：EIA  RS-232、RS-485
RS-232信号：TXD、RXD、GND
RS-485信号：D+、D-、GND
工作方式：异步工作，点对点或多点，2线半双工
方向控制：采用数据流向自动控制技术（ADDC），自动判别和控制数据传输方向
波特率：300～115200bps，自动侦测串口信号速率
负载能力：支持32点轮询环境（可定制128点）
传输距离：RS-485端为1200米（9600bps），RS-232端建议不超过5米
接口保护：15KV静电保护
接口形式：RS-232为DB9母头，RS-485为DB9公头或3位工业端子
电源指标
电源输入：无需外接电源，设备从RS-232口的TXD、RTS、DTR信号获取电源
功耗：静态功耗10mA以内，动态功耗平均值为40mA以内
环境指标
工作温度：-20℃～60℃
湿度：相对湿度5%～95%
外观指标
颜色：电脑白
长×宽×高：90mm×33mm×16.5mm
材料：塑料（外壳）
重量：40g
