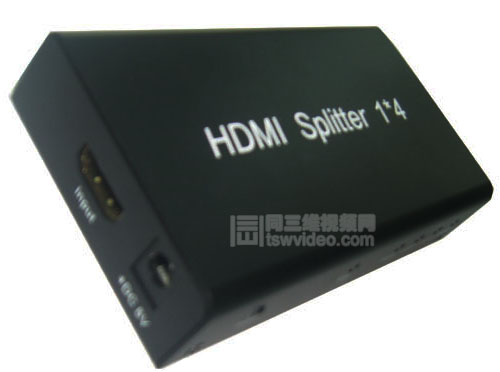

自由切换高清HDMI分配器1分4，带遥控器_HDMI分配器

　　产品简介：

　　同三维自主研发生产的切换器、视频转换器、网线延长器、矩阵、分配器等系列产品，其设计之目的是为了让您的影音设备使用起来更便捷，更舒适，更高效，更节能。

　　同三维T5000  分配器可以把一个高清信号源连接到四个高清显示终端。它可以很容易地将一个高清信号源所产生的高清信号分配到四台支持高清信号的显示器或者投影机上。另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。

　　北京同舟视达公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

　　产品特点：

　　1、四路HDMI  信号自由切换到到一台HDMI显示设备上;

　　2、兼容HDCP  1.2;

　　3、支持深色30位、36位;

　　4、支持蓝光DVD24/50/60fs/HD-DVD  /xvYcc;

　　5、音频格式DTS-HD  /Dolby-trueHD  /LPCM7.1/DTS/DOLBY-AC3/DSD;

　　6、支持信号时序重整;

　　7、使用AWG26  HDMI  1.3版本的标准线缆，输入传输距离可达15米，输出传输距离可达25米;

　　8、输入端可以通过红外进行遥控切换，也可以直接摁按钮进行控制;

　　9、可以自动跳过不连接的信号源;

　　10、拥有记忆功能，重启或者重新连接时，可以恢复到上一次的连接状态;

　　11、无信号损失;

　　12、安装简单，即插即用，自动适应;

　　13、外置5V-1A的电源适配器。

　　连接与操作：

　　1、通过HDMI线，把切换器输入端口与HDMI信号源连接起来;

　　2、通过HDMI线，把切换器输出端口与HDMI显示设备连接起来;

　　3、把5V电源与4x1  HDMI连接起来;

　　4、使用红外遥控控制切换器来对四路信号源进行自由切换  ;

　　5、也可以用RS-232控制系统来对四路信号源进行自由切换。

　　产品规格:

　　1、HDMI  版本：HDMI  1.3

　　2、HDCP  版本：  HDCP1.2

　　3、HDMI  分辨率：24/50/60fs/  1080p/1080i/720p/576p/576i/480p/480i

　　4、支持音频色彩格式  ：24bit/deep  color  30bit,36bit

　　5、支持音频格式：DTS-HD/  Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/  DSD

　　6、输入输出TMDS信号：0.5~1.5Volts  p-p

　　7、输入输出DDC信号：5Volts  p-p  (TTL)

　　8、输入线缆长度：≤15m  HDMI  AWG26

　　9、输出线缆长度：  ≤25m  AWG26  HDMI  1.3  standard  cable

　　10、最大工作电流：  600mA

　　11、电源适配器规格：交流输入(50/60HZ)100V-240V,直流输出5V/1A

　　12、工作温度范围：(-15  to  +55℃)

　　13、工作湿度范围：5  to  90%RH  (No  Condensation)

　　14、产品尺寸：11.5x6x2.4  (cm)

　　15、产品重量  ：0.475kg

　　红外遥控器安装说明:

　　1、取下遥控器后背电池壳;

　　2、确认开关1和2出于断开状态;

　　3、装入电池，注意电池阳极朝上，阴极无标志朝下;

　　4、后背壳底下是一对开关，揭掉开关上的银色标签，并确认开关1和2处于断开状态。总共可能有4对红外线遥控代码，其中至少有一组代码与家庭终端影音设备相符。

　　5、每次摁一个按钮，来试验红外遥控器。每摁一次按钮，遥控器指示灯就会亮一次。警告：不要同时快速地按多个按钮，否则遥控器会自动复位，需要重新安装。

　　注意：此种红外线遥控器有2块电池。一块供电，另一块备用做电量补充。
