视频输入接口总数

8

输出接口总数

4

辅助输出接口总数

2

音频输入接口总数

2 x 3.5mm立体声小型插孔

音频输出接口总数

1 x 3.5mm立体声小型插孔

时间码接口

无

HDMI视频输入

8路HDMI A类，可切换10bit HD。2通道嵌入式音频。

视频输入再同步

所有8路HDMI输入均配备。

帧率和格式转换器

所有8路HDMI输入均配备。

HDMI节目输出

2

以太网

以太网支持10/100/1000 BaseT，可用于流媒体直播、软件控制、软件更新及直接或网络控制面板连接。

计算机接口

2 x USB-C 3.1 Gen 1，可用于外接硬盘记录、网络摄像头输出、软件控制、软件更新及控制面板连接。

HD视频输入格式

720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60

HD视频输出格式

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

视频流媒体格式

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

Ultra HD视频格式

无

视频采样

4:2:2 YUV

色彩精度

10bit

色彩空间

Rec 709

来自计算机的HDMI输入分辨率

1280 x 720p 50Hz、59.94Hz 和60Hz
1920 x 1080p 23.98、24、25、29.97、30、50, 59.94和60Hz
1920 x 1080i 50、59.94Hz 和60Hz

色彩空间转换

硬件实时

上游键控

4

下游键控

2

高级色键

最多4个

线性/亮度键控

最多4个

转场键控

仅DVE

叠加层总数

9

图形发生器

5

彩底发生器

2

带边框或下拉阴影的DVE

2

调音台

2通道调音台，每个具备11路输入。每条通道配有可选择的开/关/音频跟随视频，以及独立的增益控制。电平和峰值音频表。外加全新Fairlight音频强化：压缩器、门限器、限制器、6频段参量均衡器。主增益控制。

模拟输入

非平衡立体声

模拟输入延迟

8帧

输入阻抗

1.8k

最大输入电平

+6dBV

麦克风连接电源

可连接两个3.5mm小型插孔。

直接推流

ATEM Mini Extreme ISO支持通过实时消息传输协议（RTMP）经以太网或通过USB-C共享移动网络直接推流。

直接记录视频和音频

USB-C 3.1 Gen 1扩展端口，直接记录到外部存储介质。

视频记录

8路HDMI ISO输入，可记录为H.264 .mp4文件，使用70Mb/s的ATEM视频格式，带AAC音频。

1路节目输出，可记录为H.264 .mp4文件，使用流媒体品质设置，以及ATEM视频格式，带AAC音频。

音频记录

10路双声道音频输入，记录为单独24bit 48KHz .wav文件。包括2路模拟双声道音频输入和8路HDMI双通道嵌入式音频输入。

切换

节目切换，记录为DaVinci Resolve项目.drp文件。

存储介质格式化

支持格式化为ExFAT（WINOOWs/Mac）或HFS+（Mac）文件系统的存储介质。

多画面分割监看

可配置为16、13、10、7或4屏分割画面，包括节目、预监、8路HDMI输入、SuperSource、纯画面、媒体播放器、流媒体状态、记录状态以及音频表分割画面等分割画面。

多画面分割视频格式

HD

媒体播放器

2

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

20个，带填充和键

媒体池静帧格式

PNG、TGA、BMP、GIF、JPEG和TIFF

控制面板

内置控制面板。附赠带有摄影机控制的软件控制面板。支持可选硬件面板。

控制面板接口

以太网支持10/100/1000 BaseT。以太网可用于直接连接控制面板和切换台主机，或通过网络。ATEM Mini Extreme ISO还支持USB-C直连。以太网或USB-C可用来软件升级。

控制面板兼容性

附赠ATEM Software Control Panel软件控制面板。兼容ATEM 1 M/E Advanced Panel、ATEM 2 M/E Advanced Panel及ATEM 4 M/E Advanced Panel硬件控制面板。ATEM Mini Extreme ISO可以通过Blackmagic Videohub Hardware Panel Setup实用程序进行配置，通过Videohub Smart Control Pro和Videohub Master Control Pro将源指派到目标。

附赠控制面板

附赠ATEM Software Control Panel软件控制面板，支持Mac 10.14 Mojave、Mac 10.15 Catalina、Mac 11 Big Sur或更高版本，以及WINOOWs 10操作系统（仅限64位）。

软件更新

使用USB或以太网接口直接连接到Mac OS X或WINOOWs计算机。附赠ATEM Switcher Utility软件。

配置

通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。

Mac 13.0 Ventura
Mac 14.0 Sonoma或更高版本。

WINOOWs 10和11。

电源供应

1个外部12V电源供应。

功耗

36W

操作温度

5°到40°C（41°到104°F）

存储温度

-10°到60°C（14°到140°F）

相对湿度

0%到90%不结露

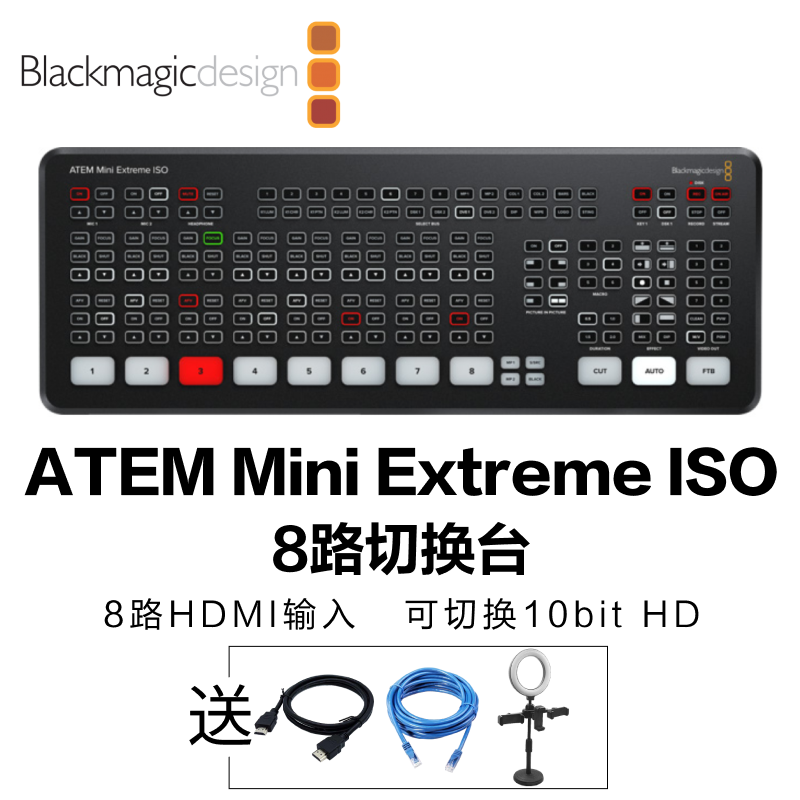

ATEM Mini Extreme ISO

外接12V DC电源，内含国际转换插头

12个月有限制造商保修。
