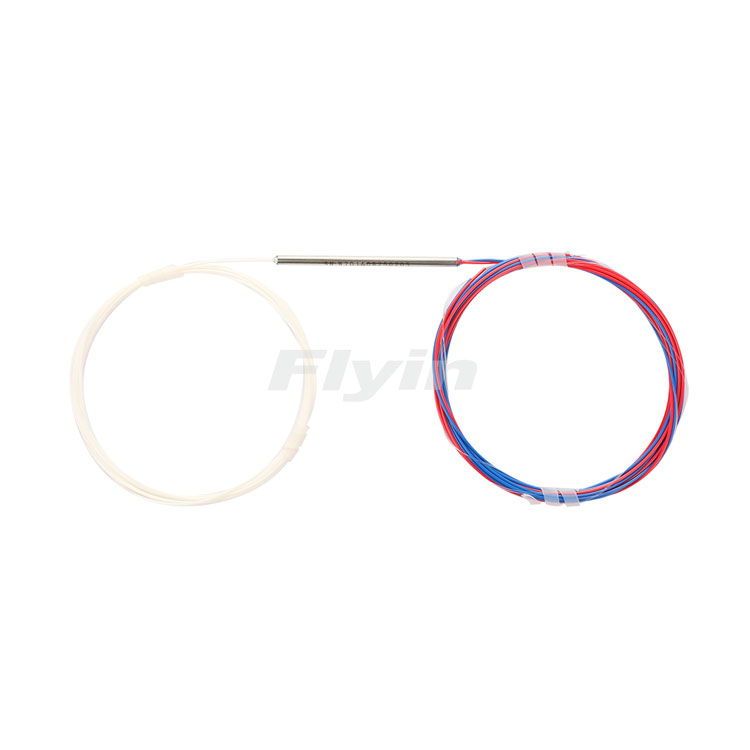

单模单窗拉锥分路器_单模单窗_深圳市飞宇光纤系统有限公司

深圳飞宇的单模单窗拉锥分路器1x2 2x2提供非常低的插入损耗、偏振依赖性低,良好的环境稳定性精确耦合比率从50/50到1/99和纤维类型250um裸纤,3毫米和900μm松管纤维非常紧密的一致性。单模标准耦合器和宽带耦合器组件找到执行权力分裂和监控功能广泛应用在各种光学通信系统。

产品特点：
低附加损耗
体积小
提供各种分光比
高稳定性和可靠性
FTTH

产品应用：

光纤通信系统

CATV

局域网

光纤传感

插入损耗与波长、温度的关系图

技术参数
单一标准分路器
等级 P级 A级
分光比（%） 50/50 50/50
附加损耗（典型值）（dB） 0.07 0.1
插入损耗（最大值）（dB） 3.4 3.5
偏振灵敏度（dB） 0.15 0.2
工作波长（nm） 1310,1480,1550 or custom wavelength

单宽带分路器
等级 P级 A级
分光比（%） 50/50 50/50
附加损耗（典型值）（dB） 0.07 0.1
插入损耗（最大值）（dB） 3.4 3.5
偏振灵敏度（dB） 0.15 0.2
工作波长（nm） 1310±40，1550±40，or custom wavelength
分光比（%） 1~50
方向性(dB) ≥55
工作温度(℃) -20~+80
储存温度(℃) -40~+85
光纤类型 Corning singlemode SMF-28,DS fiber or flexcore
尾纤长度（m） 1
端口 1×2 or 2×2
包装尺寸(mm) Package D,E,F,G
分光比/插损数据表
分光比插入损耗

P级 A级
40/60 4.4/2.5 4.6/2.8
30/70 5.6/1.8 6.0/2.0
20/80 7.4/1.1 7.7/1.3
10/90 10.8/0.6 11.6/0.8
5/95 14.2/0.4 14.6/0.5
2/98 18.5/0.2 19.0/0.3
1/99 21.0/0.2 21.5/0.3

封装尺寸及尾纤类型
封装尺寸

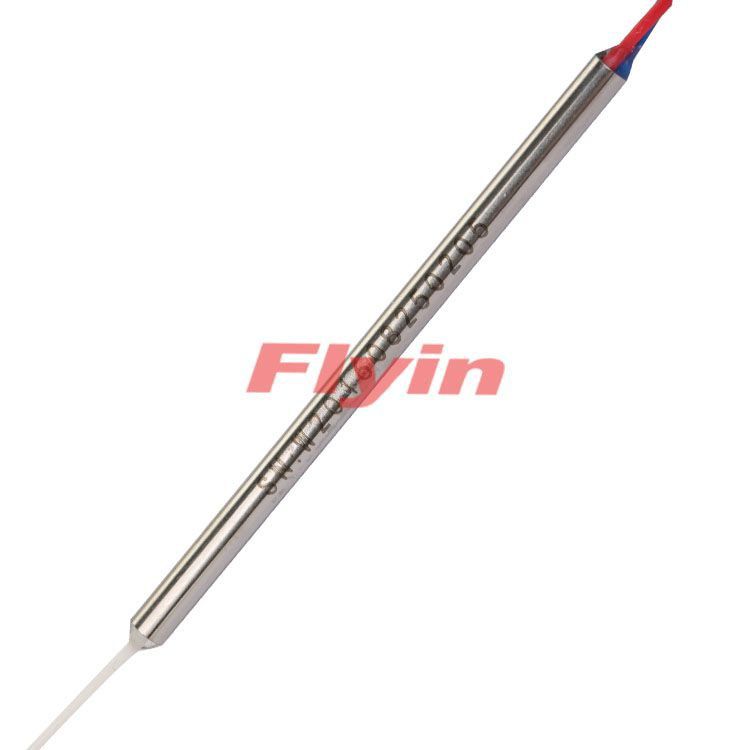

封装方式D：3mm×45mm钢管 1498012988132710.png
封装方式E：3mm×54mm钢管 1498013334892608.png
封装方式F：3mm×60mm钢管 1498012991102415.png
封装方式G：10mm×20mm×90mm盒式 1498012991114800.png
尾纤类型
封装方式D,E： 250um裸纤
封装方式F 250um裸纤或900um松套管
封装方式G： 3mm光纤或900um松套管
