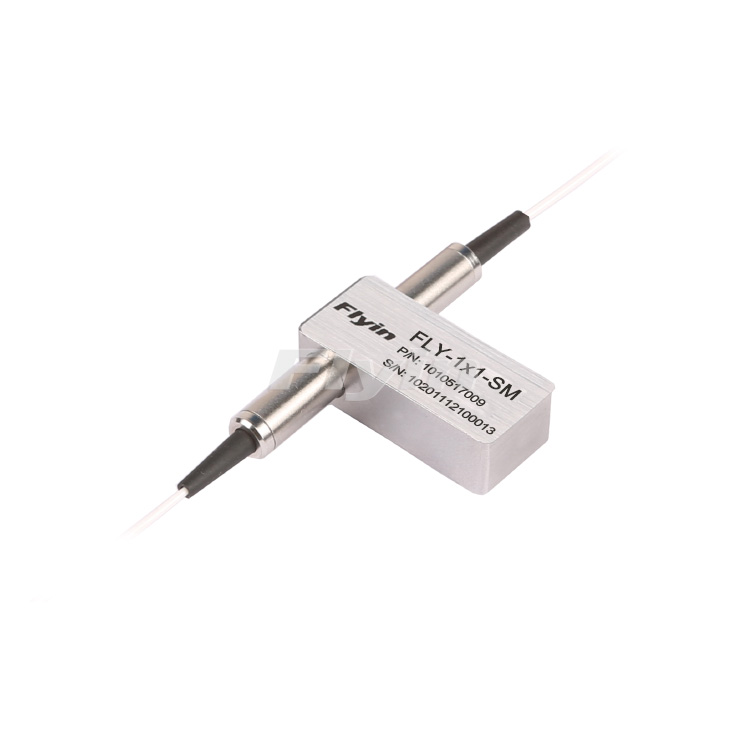

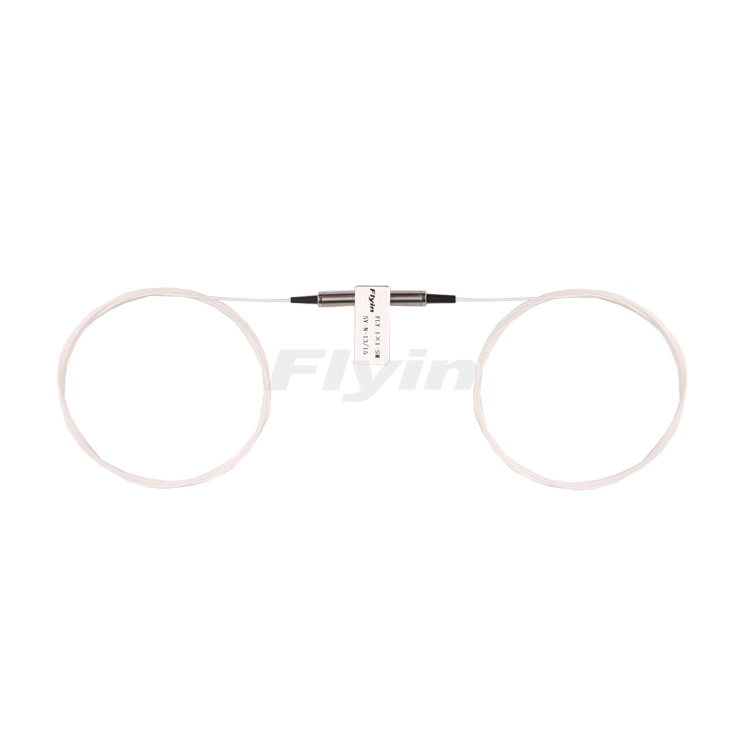

深圳飞宇推出的1×1机械式光开关性能处于业界领先水平，具有插损低、体积小等优点，是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件，纤小的封装更易于集成进高密度的光通信系统中，有锁定和非锁定两种控制类型。
产品特点：
低插入损耗
低信道干扰
波长范围宽
锁定及非锁定两种控制类型
高稳定性和可靠性
网络测试系统
产品应用：
城域网
实验室研发
系统监测
动态配置分插复用
传输和接收保护
包装尺寸
技术参数
型号 FY-1×1T
工作波长（nm） 850 1260~1650
测试波长 850 1310/1490/1550/1625/1650
插入损耗（dB） Typ:0.5 Max:0.8 Typ:0.4 Max:0.6
回波损耗（dB） MM≥30 SM≥50
串扰（dB） MM≥65 SM≥70
偏振相关损耗（dB） ≤0.05
波长相关损耗（dB） ≤0.25
温度相关损耗（dB） ≤0.25
重复性（dB） ≤±0.02
工作电压（V） 3.0 or 5.0
使用寿命（time） ≥10^7
切换时间（ms） ≤8
传输光功率（mW） ≤500
工作温度(℃) -20~+70
储存温度(℃) -40~+85
尺寸（mm） （L）27.0×（W）12.6×(H)8.0(±0.2)
以上参数不包含连接头
引脚定义
类型 引脚 电驱动 监测状态
1×1 channel Pin1 Pin5 Pin6 Pin10 Pin2-3 Pin3-4 Pin7-8 Pin8-9
锁定 P1-P2 V+ GND -- -- Open Close Close Open
Light close -- -- GND V+ Close Open Open Close
非锁定 P1-P2 V+ -- -- GND Open Close Close Open
Light close -- -- -- -- Close Open Open Close
光路
规格 电压 电流 电阻
5V锁定 4.5~5.5 36~44mA 125Ω
5V非锁定 4.5~5.5 26~32mA 175Ω
3V锁定 2.7~3.3 54~66mA 50Ω
3V非锁定 2.7~3.3 39~47mA 70Ω
