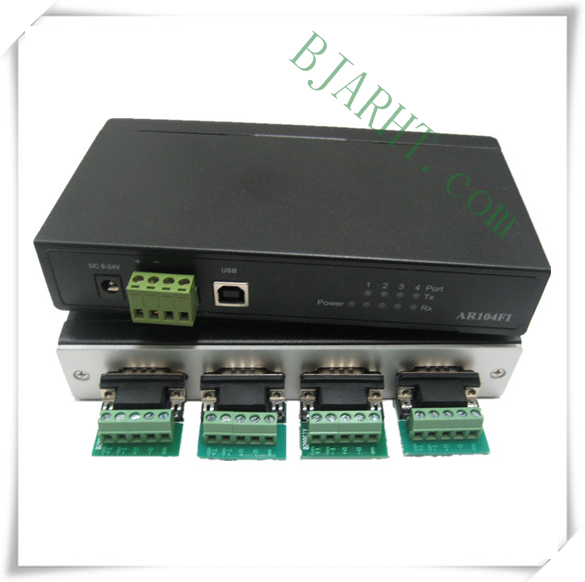

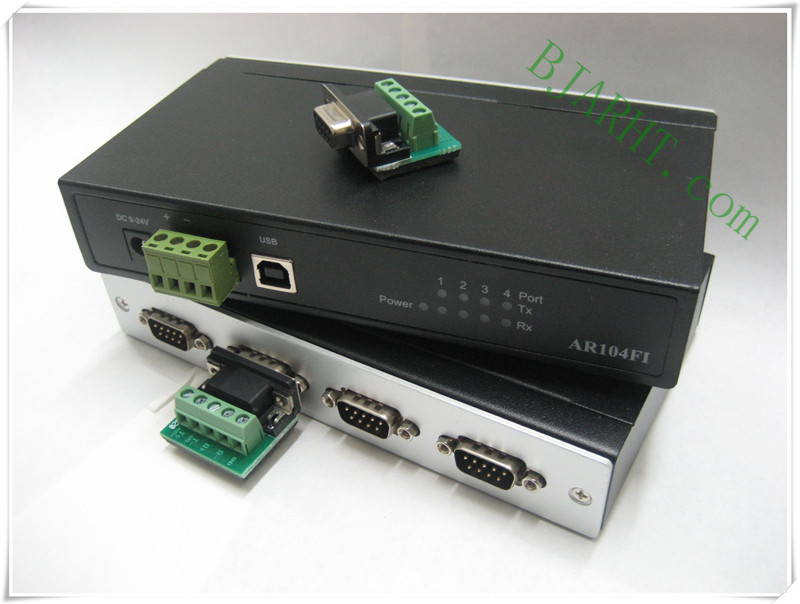

品概述： AR104F系列产品让您的笔记本电脑或工作站可以通过USB(通用串行总线)与4个串行RS-232或RS-232/422/485 外设进行通信。AR104F通过PC的USB端口为您的系统增加4个WINOOWs下的COM口，并与任何型号的RS-422/485设备兼容。这类即插即用的USB解决方 案非常适用于移动，仪器和POS应用。简单，方便的串口扩展USB即插即用功能无需考虑IRQ，DMA或I/O地址资源，可以方便地实现串口的扩展。客户不再需要打开机箱或关闭主机就可以直接安装，节约了安装的时间和花费。高效能的128字节FIFO和集成的H/W，S/W流程。内建15 KV ESD保护 ,2 KV 光电隔离保护。AR104F系列产品带有USB 2.0 480 Mbps (高速)、128字节的FIFO和集成的硬/软件流控及数据突发访问模式。借助这些精湛的技术，AR104F系列产品毫无疑问成为世界上性能最佳的USB转串口集线器。前面板上配备所有串口收发状态的Tx/Rx LED灯，后端的串口界面均为DB9。而且操作、维护和管理都非常简单。
产品特点支持USB 2.0，最高速率可达480 Mbps 串口通信速率可达921.6 Kbps 每个端口128字节的接收缓冲区和128字节的发送缓冲区 内建15 KV ESD保护 2 KV 光电隔离保护 COM口记忆功能，方便维护主机COM口列表 每端口TX / RX指示灯 自动使能控制RS485双向数据 USB大容量数据传输模式（512个字节的数据包，在高速模式下）。 支持总线和外接电源供电工作电源：＋9V～24V DC；可根据需求提供5V接口； 工作温度：-40℃ ～ +85℃； 安装方式：可选标准DIN 导轨安装或简单固定方式； 产品尺寸：170×95×30 mm 规格通信速率：高速480 Mbps，全速12 Mbps 支持USB 1.1，2.0 连接器：USB B型 信号： RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND RS-422：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND 4线RS-485：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND 2线RS-485：Data+(A)，Data-(B)，GND 连接器：针式DB9 FIFO：128 byte 波特率：50 bps ~ 921.6 Kbps 数据位：7，8 停止位：1，2 I/O地址/IRQ：BIOS分配 校验位：None，Even，Odd，Space，Mark 流控：RTS/CTS，XON/XOFF 支持以下操作系统： WINOOWs 2000, Server 2003, Server 2008 WINOOWs XP and XP 64-bit WINOOWs Vista andVista64-bit WINOOWs XP Embedded WINOOWs CE 4.2, 5.0, 5.2 and 6.0 Mac OS-X WINOOWs 7 and WINOOWs 7 64-bit 电源和环境： AR 104A: 180mA(max) @ 5 VDC总线电源 AR 104B: 260mA(max) @ 9-24VDC外接电源 AR 104C: 360mA(max) @ 9-24 VDC外接电源 工作温度：-40 ~ 85 °C 工作湿度：5 ~ 95% RH 存储温度：-40 ~ 85 °C 串口保护：内建15 KV ESD保护 光电隔离保护：2 KV光电隔离保护 (仅AR104FC) |
