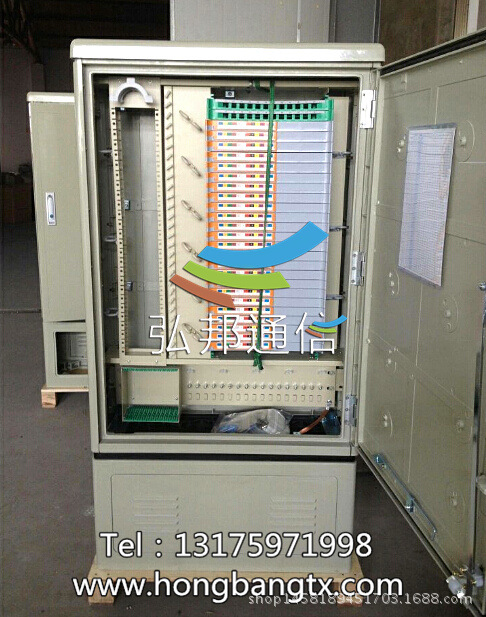

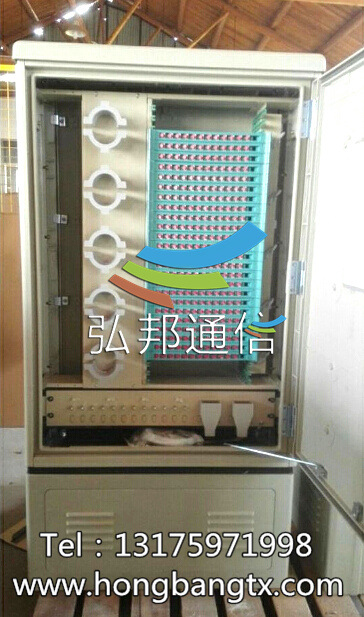

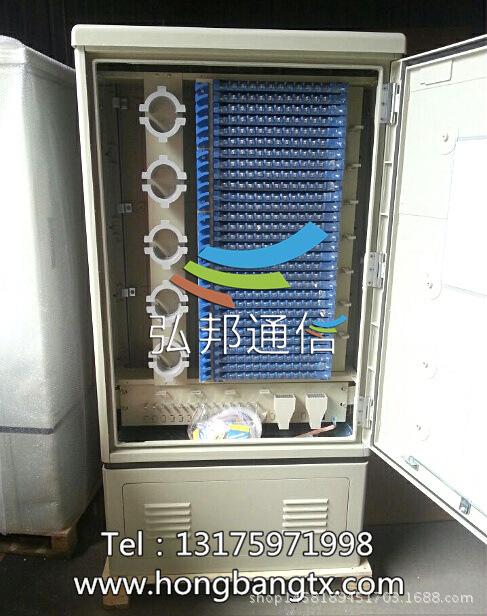

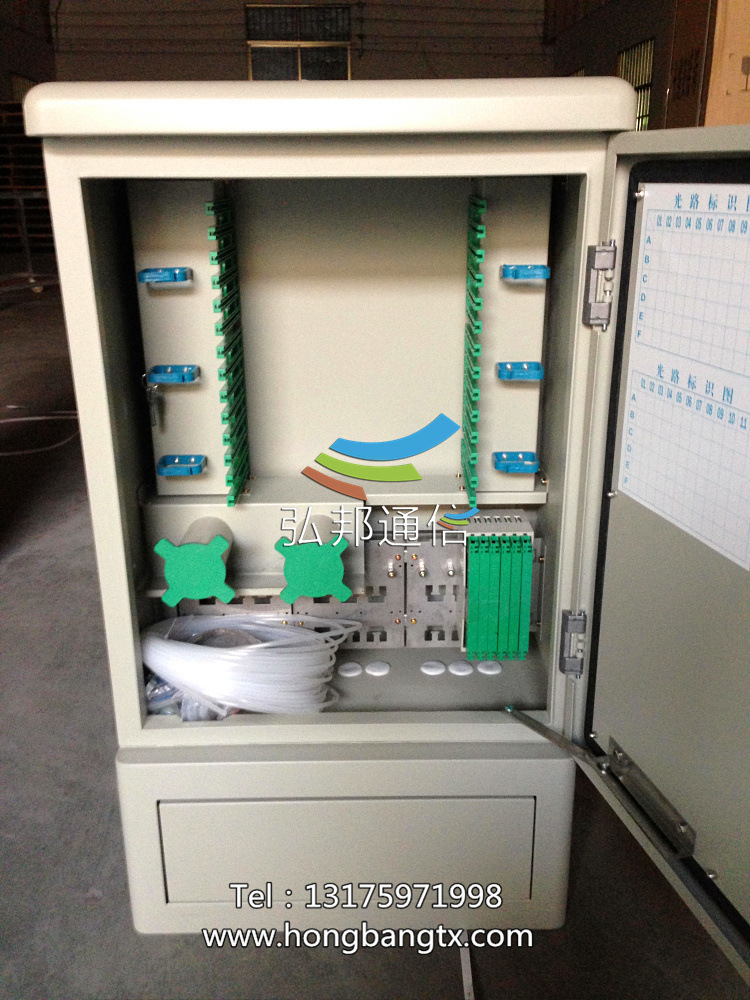

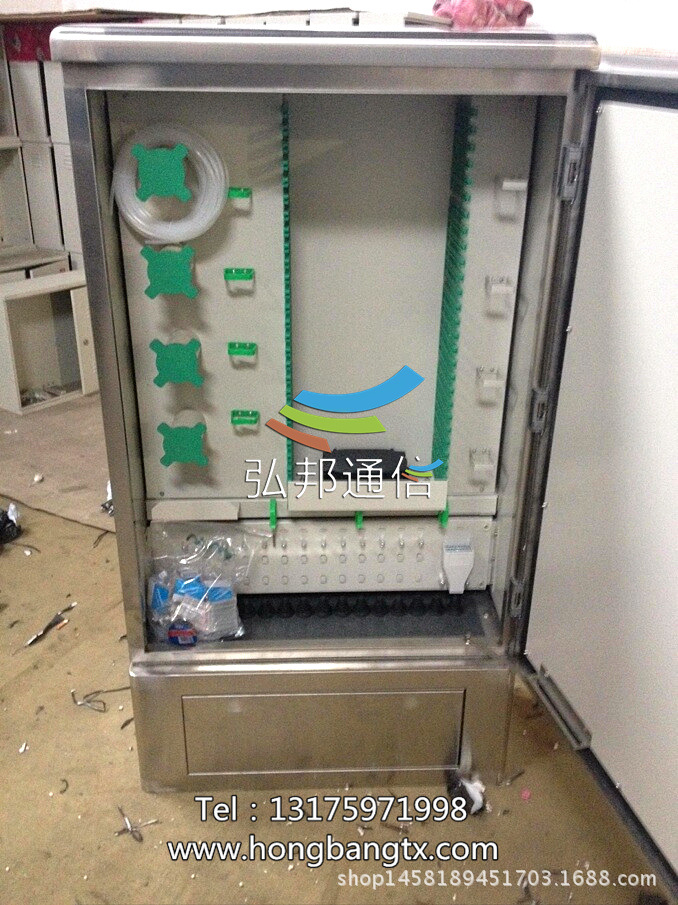

光缆交接箱是光纤接入网中主干光缆节点的接口设备，对光纤具有直接、跳接、盘绕、存储、调节等功能，是为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。箱体采用进口双面拉丝不锈钢板制作，全正面操作，模块导轨设计，便于模块的抽拉取放适用于带状和非带状光缆，适配器与接续单元正面呈30°即保证跳线的弯曲曲率半径，又可避免激光灼伤人眼，卡接式安装，确保光纤、光缆在任何位置的弯曲曲率半径大于40mm，可靠的光缆开剥、保护、固定接地装置，提供直熔单元，可实现光纤的直熔操作，采用直通单元，可实现光缆的不剪断直通，操作箱体可配套底座落地、架空、壁挂三种安装方式供用户选择。光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。

光缆交接箱优势特点：

1. 箱体采有三种高强度材质制成，有冷轧钢板、SMC及不锈钢，具有强度高，防老化，抗腐蚀，具有全天候防护功能，并能抵御意外或恶性破坏，表面静电喷塑，具有很强的防腐蚀性能。防护等级工P65

2. 箱体所有边角全部使用专用圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观。

3. 箱体采用双层结构，中间填充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水气凝结。

4. 箱门采用特种密封门封，防水门锁及三点式门销锁定，安全可靠，密封性好。

5. 采用12芯熔接配线一体化模块。

6. 可安装FC、SC、ST三种光纤适配器。

7. 有可靠的光缆固定和接地保护装置。

8. 适合于单芯和带状光缆的成端。

9. 产品规格型号齐全，有48芯、72芯、96芯、144芯、288芯、576芯等

10. 易升级：可用作传统光缆交接箱，平滑升级智能化光纤管理功能时不影响正常的业务通信。

11. 智能管理：可自动识别光纤跳接和连接关系，并自动管理设备资源。

12. 智能施工：可自动控制施工流程，自动验证施工结果，自动记录施工数据，并上传网管。

13. 模块化设计：内置19英寸开放式安装区，兼容各类19英寸上架式单元体的安装，且单元体及每个模块均可单独取出，方便灵活配置与扩容。

14. 应用灵活：兼容带状光缆和束状光缆引入；支持光缆不剪断直通；支持直流电源/交流电源实时供电方式和USB即时供电方式；熔接工作台和旋转式熔接盘等人性化设计方便施工。

15. 性能可靠：铝制箱体，质量轻、强度高、防腐蚀性强。箱体防护等级：IP55；最大化支持64根尾纤停泊;保护暂未使用尾纤。

16. 易操作和维护：独立、清晰的功能分区方便操作和维护；走纤路由清晰，运维管理方便。

【相关产品】

光缆交接箱技术参数：

1. 工作温度：-40℃∽+60℃

2. 相对湿度：≤95% （+40℃时）

3. 大气压力：70∽106Kpa

4. 贮运温度：-40℃∽+60℃

5. 防潮防雨防尘防盗：符合 YD/T988-1998标准

6. 绝缘电阻：≥2×104MΩ/500VDC

7. 耐电压：3KVDC/1min不击穿，无飞弧

8. 压力：箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N

光缆交接箱功能特性：

1. 光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2. 光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3. 调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4. 光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5. 容量

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分支光线配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。
