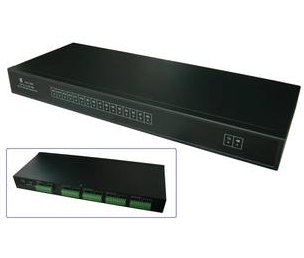

16路RS485集线器（BT-1216U）1U机架式 485_集线器_北京威博创兴通信技术有限公司

1. 产品简介
BT-1216U是一款可通过1路RS-232/422/485主口扩展出16路RS-485从口的工业级光电隔离型RS-485分配器。可以有效
的实现RS-485网络的中继、扩展与隔离。
BT-1216U的通信口分为主口(Master Port)和从口(Slave Port)。主口端同时提供RS-232、422、485三种接口；从口
端则提供16个具备独立驱动能力的RS-485接口。该产品是专门针对工业环境而设计的，对于那些要求高可靠性和高安全
性的大型485网络尤其适合。采用主从式光电隔离，可以有效的使RS-485主从设备之间彼此隔离开来，避免因主从设备间
的地电位差、以及静电、雷击和浪涌给RS-485主设备造成的损害，同时也有效的避免了主从设备端的地电位差而在设备
间产生的地环流对RS-485设备造成的损害。
BT-1216U的4大功能：
隔离：有效隔离RS-485网络的主从端,从而有效保护主机免受雷击、浪涌、以及地电位差导致的环流等带来的损害。
中继：可以有效延长RS-485网络的通讯距离。
扩展：可以实现1路RS-485到16路RS-485的扩展，成倍增加网络内RS-485设备的数量。
转换：还可以实现1路RS-232或RS-422到16路RS-485的转换。
另外，BT-1216U在具备光电隔离功能的同时，还在每个RS-485口加入了100mAPTC过流保护和600WTVS防雷保护，
使RS-485系统更安全，同时也增加了产品自身的使用寿命。
2. 产品特点
◆ 主口端同时提供RS-232、422、485三种接口。
◆ 从口端可扩展出16路RS-485接口。
◆ 3000V光电隔离保护。
◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪
涌保护。
◆ 采用先进的自动流控技术，自动侦测RS-485信号流向，
无须其它硬件流控信号，用户无须更改软件。
◆ 透明传输、波特率自适应（50bps～120kbps ）。
◆ 分别提供发送指示灯(TX)、接收指示灯(R0～R15)和电
源指示灯(PW)，方便用户查看设备工作状态。
◆ RS-232接口采用DB-9孔插口，方便用户通过DB-9直连
线与计算机相连。
◆ RS-422/485接口采用接线端子，方便用户接线。
◆ 宽范围电源供电电压，电压范围+8V～+30VDC。
◆ 电源供电接口采用同心插座和接线端子两种，实际使
用时接哪个接口都可以。
◆ 产品外壳尺寸符合1U机架式设计，方便设备安装于1U
机架。合金材质的外壳可有效防止电磁干扰、散热良好、
坚固耐用。
3. 参数指标
接口标准符合EIA/TIA RS-232和RS-422/485标准
工作方式
RS-485端：两线（D+、D-）半双工
RS-422端：四线(T+、T-、R+、R-)半双工
RS-232端：三线(TxD、RxD、GND)半双工
支持点数每个RS-485口支持最大32个节点（标准负载）
流控方式自动流控（无须其它流控信号）
隔离电压3000V
防雷电压启动电压7V
静态功耗<0.8W
静电保护15KV
供电电压+8V～+30VDC
物理接口信号端和电源端一律为10位一体式接线端子
指示灯
1个发送灯(TX)、16个接收灯(R0～R15)、
1个电源灯(PW)
环境温度-40℃～85℃
环境湿度0～95%
