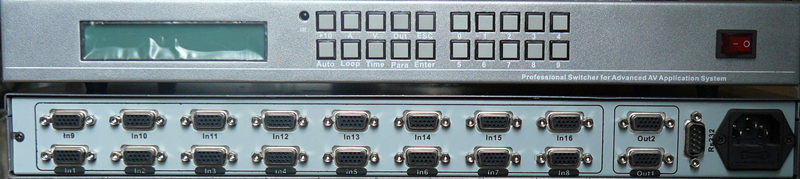

应用范围
Forthgoer研发的具有高性能指标的带音频VGA视频切换器，是专为RGBHV、RGBS、RGB、RsGB、RGsB和RGBs+立体声音频信号的多路选择和高质量长距离传输设计的产品。使用1U280/2U280/3U350标准金属机箱，VGA采用DB15 Female型接口，音频采用3PIN凤凰端子。为了适合各种不同的用户要求，该产品支持有信号自动切换、输入有信号优先切换、自动循环切换、通用切换等四种工作模式。适用于指挥调度系统、大屏幕显示系统等场合、多媒体会议室、电化教学系统、控制中心、展厅、A/V系统会议室等场合。

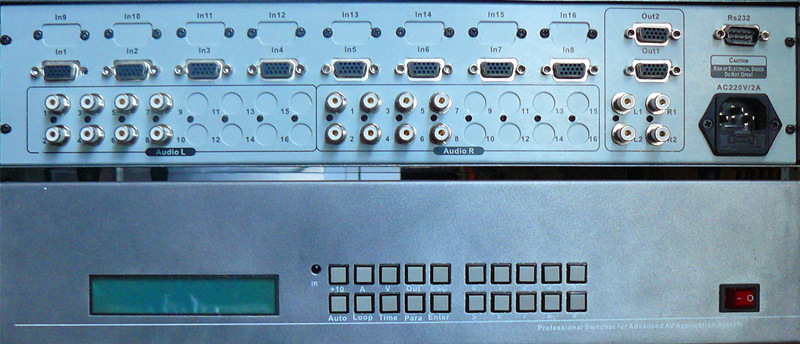

产品型号
| 序号 | 产品名称 | 产品型号 |
| 1 | 8进1出VGA带音频切换器 | SGA-81B |
| 2 |
8进2出VGA带音频切换器 |
SGA-82B |
| 3 |
16进1出VGA带音频切换器 |
SGA-161B |
| 4 |
16进2出VGA带音频切换器 |
SGA-162B |
| 5 |
24进1出VGA带音频切换器 |
SGA-241B |
| 6 |
24进2出VGA带音频切换器 |
SGA-242B |
| 7 |
32进1出VGA带音频切换器 |
SGA-321B |
| 8 |
32进2出VGA带音频切换器 |
SGA-322B |
l 支持VGA视频和非平衡立体声音信号
l VGA支持RGBHV、RGBS、RGB、RsGB、RGsB和RGBs信号
l 250M Hz VGA视频-3dB带宽
l 200K Hz音频带宽
l 功率放大，固定0dB输出
l 可驱动不低于40m的普通VGA电缆@800×600×60
l 支持面板控制、RS232远程控制或IR遥控控制
l 支持手动切换模式、循环切换模式、自动切换模式和自动备份切换模式
l 支持AV分控和AV同控
l 允许用户在1～99之间任意选择循环切换的时间间隔
l 支持ASCII通用协议格式和Forthgoer’s HEX协议格式
l 1U280/2U280/3U350标准金属机箱可上机柜
l 180V～240V交流供电
性能参数
|
【RGBHV通道】 |
||
|
? |
信号类型： |
RGBHV、RGBS、RGB、RsGB、RGsB和RGBs |
|
? |
RGB电平范围(不带偏移) ： |
0.4 VP-P～2.0 VP-P 典型值1VP-P |
|
? |
RGB偶合方式/介入增益： |
直流偶合/0dB |
|
? |
RGB最大直流偏移： |
0.5V |
|
? |
RGB-3dB带宽： |
>250M Hz |
|
? |
输入输出阻抗： |
RGB:75 Ω±1Ω HV:高阻/51 Ω±1Ω |
|
? |
连接器类型： |
DB15 Female型 |
|
【音频通道】 |
||
|
? |
信号类型 |
非平衡立体声 |
|
? |
电平范围(不带偏移) ： |
0.4 VP-P～6.0 VP-P |
|
? |
偶合方式/介入增益： |
直流偶合/0dB |
|
? |
-3dB带宽： |
>200K Hz |
|
? |
输入输出阻抗： |
600Ω±6Ω |
|
? |
连接器类型： |
3PIN凤凰端子 |
|
【其他】 |
||
|
? |
IR有效距离： |
15米（无遮挡） |
|
? |
串口波特率（b/s）： |
1200、2400、4800、9600、19200可选 |
|
? |
串口协议/连接器： |
8bit 无校验/DB9 male型 |
|
? |
通讯协议： |
通用ASCII格式或Forthgoer’s HEX 格式 |
|
? |
电源： |
AC180～240V 50Hz |
|
? |
最大功耗： |
<10W |
|
? |
工作温度： |
0°C～40°C |
|
? |
贮存温度： |
-20°C～85°C |
