纤总配线架英文为Opticalfiber Main Distribution Frame,简称OMDF。该设计是为了弥补ODF容量小,功能单一,线缆管理非常不便等缺点。OMDF的功能多样化。 光纤总配线架英文为Opticalfiber Main Distribution Frame,简称OMDF。该设计是为了弥补ODF容量小,功能单一,线缆管理非常不便等缺点。OMDF的功能多样化。
OMDF配线架|OMDF总配线架|OMDF光纤总配线架|FTTH接入层光纤分配架|光纤跳线架规格（288芯,576芯,648芯,720芯,864芯,960芯,1152芯,1440芯等光纤总配线架） （Fiber Optic Distribution Frame）,又称光纤配线柜,是用于光纤通信网络中对光缆,光纤进行终接,保护,连接及管理的配线设备。在本设备上可以实现对光缆的固定,开剥,接地保护,以及各种光纤的熔接,跳转,冗纤盘绕,合理布放,配线调度等功能,是传输媒体与传输设备之间的配套设备。
适用于区中心机房大光纤接入的机线集中调度管理,集中自动监控测试,提高网络运行维护效率和投资效益。
双面跳纤式光纤总配线架
|
特点 2.1 机架表面光洁,色泽均匀,无流挂,无露底,无毛刺且具有防腐蚀性能等。 2.2 容量大,密度高,有较强的布线空间,缆线各自独立,走线合理,布线美观,便于查找。 2.3 机架结构牢固装配具有一致性和互换性,便于全正面操作,维护方便。具有通畅的垂直,水平走线通道,并以理线环,理线柱,走线槽,储线柱等形式组成；通道容量满足各种可能跳纤方式时最多跳纤走线的需要。 2.4 横列机架6个成端盘为1个单元；直列机架4个端子盘为1个单元,水平通道分布在直列单元中间。 2.5 可独立安放1/32尾纤型分路器,实现托盘式分路器功能 2.6 有200㎜高独立走线槽。 外形尺寸及容量表 容量：直列容量是横列容量的2/3；高度不含200㎜高独立走线槽
|
||||||||||||||||||||||||||
|
GPX型光纤总配线架(模式一) |
适用场合：
适用于机房原双面MDF逐步改造成双面光纤总配线架的需求,可以组建大容量且具有交叉连接功能的ODF。
产品特点：
●国内首创MDF配线架的“光进铜退”式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟,护栏及爬梯,与原MDF兼容；
●具备特有的光缆跳纤管理软件,可定长定制跳纤；
●分布下缆。
适用场合：
●适应较大规模并架安装,满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。
产品特点：
●双面布局,前后跳纤的操作模式, 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽,前后立体式跳纤,彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧,设备侧与设备侧的跳纤通道；
●所有跳纤不出机架,无需光缆槽道；
●可提供此类光总配的跳线管理软件,方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。
|
3.3.1 特点及优点 ◆ 采用中国电信标准设计,通用性强； ◆ 符合标准：YD/T 778-2006 ◆ 适用通信机房独立光纤跳接场,配线采用交叉连接方式,可以方便地实现光纤线路的连接,分配和调度； ◆ 全封闭柜式结构,防尘性能好； ◆ 设有高性能接地装置,保护设备安全。 3.3.2 主要技术性能 ◆ 工作环境温度：－25℃～ 55℃ ◆ 环境湿度：≤93％( 40℃) ◆ 箱门开启角度：≥110° ◆ 箱门开启次数：≥2000次 ◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min ◆ 绝缘电阻：≥1×103MΩ/500V ◆ 箱体安装型式：落地式 表一：光纤配线架配置表（采用单层/双层分路器托盘）：
|

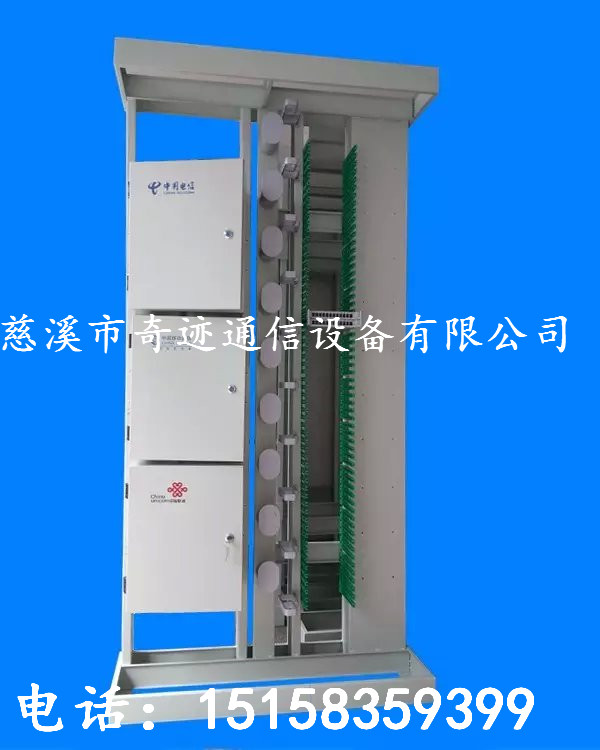

GPX型光纤总配线架
|

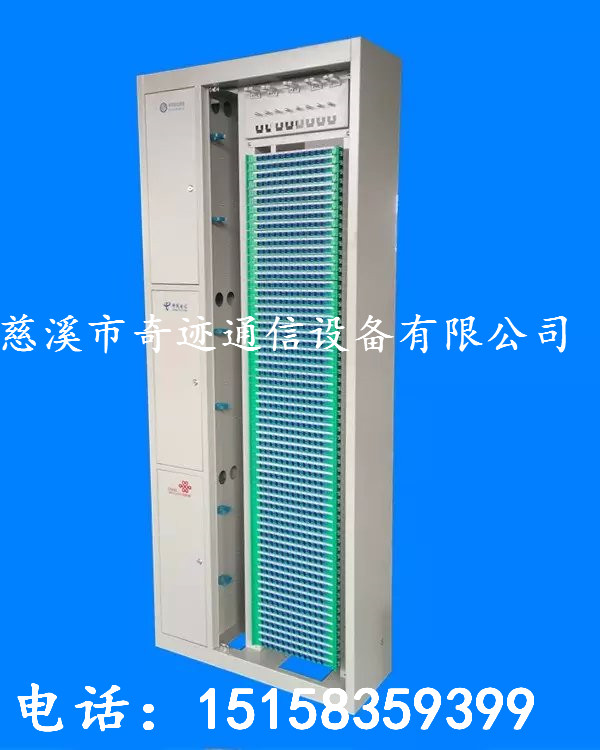

OMDF双面总配线架
前言 大局所，少机房---网络集中化维护，节约维护成本，提高维护的规范水平和维护质量，改善客户响应速度。 这是现代通信系统对机房管理的要求。 随着FTTX的大规模建设，机房的光配线产品越来越要求具有高密度，灵活配线等功能，方便管理和维护。 几千芯甚至几万芯的光纤在机房的配线如何处理？ 对光纤的有效管理和保护提出了更高的要求。 架内跳线、架间跳线如何处理？ 设备尾缆长度计算任何确保准确？ 设备尾缆布线保护如何处理？ OLT放置在局端机房,出局光缆越来越多。 线路测试如何处理？ 机房人员培训如何处理？
为此，提出了光总配线架（OMDF）的概念
传统ODF机架的平面跳纤管理和大容量机房的立体跳纤管理的对比
光总配线架（OMDF）是光接入网中重要的一环，类似于现有电缆配线架（MDF），光总配线架，主要采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度、测量与管理功能。
安装了光总配线架机房的场景
OMDF产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能： 光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。 完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。 类似MDF总配线架的管理模式，正面为线路侧（直列，为外线光缆终端），背后为设备侧（横列，设备尾缆终端），延续管理人员的习惯。
产品介绍 普杰OMDF光总配线架分为两个系列。
GPX100B-I型：线路侧（直列）和设备侧（横列）均为72芯单元箱，安装熔配一体化模块。特别适合设备尾缆需要进架熔纤的布线工程模式。
拼架示意图 特点： 线路侧光缆和设备侧尾缆分区管理，符合现代维护习惯； 正面为线路侧，背面为设备侧。 架内、架间跳纤均在OMDF架内进行路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理； 可定制跳纤长度，减少光纤冗余和缠绕； 可实现尾缆进架熔纤，无需定制尾缆长度，并方便尾缆布放； 特殊场合下可实现内外线容量灵活配置。 完善的走纤路由。 |
