产品介绍

HDMI光端机带USB(LX-HDMI-3UVA))由发送器和接收器组成，能通过单根光纤把计算机主机的音频，视频，USB延长到远端，用户可以在远端实时收听到电脑主机的图像和声音，并使用电脑。同时在电脑主机的近端，也提供了一个DVI，环通输出接口，用户也可以在近端使用计算机。

    本产品支持VGA/DVI高清音视频的实时传输，最大分辨率为：1920×1080@60Hz，最大传输距离可达2千米(多模)/20千米(单模)。产品可应用在军事指挥与控制、 公安指挥与控制、交警交通管理、能源电力供应行业、政府部门、医疗系统、商业展示、多媒体功能厅、 公用事业等领域。

产品特点

1． 支持VGA,HDMI（DVI）传输；

2． 支持最高分辨率高达1920×1080@60Hz，输入分辨率自适应，无需设置；

3． 自动EDID复制；

4． 支持USB2.0；

5.  支持USB音频；

6.  支持USB键盘，鼠标；

7.  独立的RS232通道；

8.  独立的立体声音频通道；

9.  传输距离最大可达2000米(多模)/20千米(单模)；

10．光纤传输，无需驱动、兼容任何系统，即插即用；

产品规格

视频输入/输出接口：  VGA或HDMI

光接口：              LC

USB标准：            USB2.0

USB供电电流：       <500mA

音频接口：           3.5mm立体声插座

键盘、鼠标端口：     USB

接收端USB端口数量:  2个

电源输入：            直流 7.5V～12V/1A

发射功率：           ≥-9.5dBm

光接收灵敏度：       ≥-23dBm

波长：               1310T/1550R

传输距离：           2000米/多模光纤，20千米/单模光纤

外形尺寸(mm)：       200mm(L)×115mm(W)×35mm(H)

重量：               500g

工作温度：                  -10℃~+50℃

产品使用

1、   接口示意

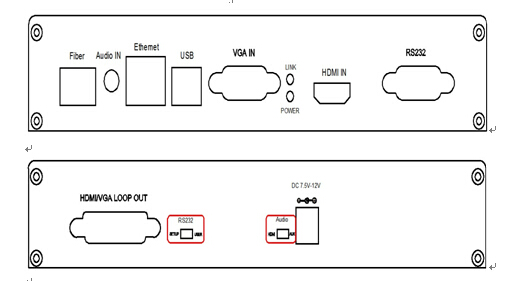

发射机接口示意图：

①  Fiber:：LC光纤输入口；

②  Audio IN：音频正向传输输入，如果要使用这个功能，背面的”Audio”拨码开关需拨到”AUX”，则HDMI和USB的音频将无效；

③  Ethernet：本机支持以太网连接，但光纤和以太网不能同时使用，默认是光纤通讯，有两个指示灯指示通讯状态，如果光纤连接成功，左上角的黄灯常亮，如果收发器通讯正常，右上角的绿灯闪烁；

④  USB：本机是USB Slave，连接USB HOST；

⑤  VGA IN：VGA信号输入；

⑥  LED指示灯；

⑦  HDMI IN：HDMI信号输入；

⑧  RS232：RS232传输接口；（2-RXD，3-TXD，5-GND）本机默认波特率是115200-8n1，如果要改变波特率需把背面的拨码拨到SETUP，在PC端通过软件设置，设置完成后拨码再拨回USER；

⑨  HDMI VGA LOOP OUT：本地VGA/HDMI信号环通输出，需要经过VGA-DVI转换头或HDMI-DVI转换头；

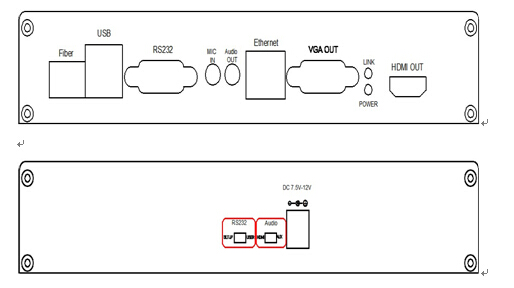

接收机接口示意图：

①  Fiber:：LC光纤输入口；

②  USB：本机是USB Slave，连接USB HOST；

③  RS232：RS232传输接口；（2-RXD，3-TXD，5-GND）本机默认波特率是115200-8n1，如果要改变波特率需把背面的拨码拨到SETUP，在PC端通过软件设置，设置完成后拨码再拨回USER；

④  MIC：返向音频传输输入；

⑤  Audio OUT：正向音频传输输出；如果背面的”Audio”拨码开关拨到”AUX”，则HDMI和USB的音频将无效；如果要使用USB音频，拨码开关拨到HDMI即可。

⑥  Ethernet：本机支持以太网连接，但光纤和以太网不能同时使用，默认是光纤通讯，有两个指示灯指示通讯状态，如果光纤连接成功，左上角的黄灯常亮，如果收发器通讯正常，右上角的绿灯闪烁；

⑦  VGA OUT：VGA信号输出；

⑧  LED指示灯；

⑨  HDMI OUT：HDMI信号输出；

2、  连接

HVU－E2必须成对使用，标有“HVU-E2T”是光发射机，标有“HUV-E2R”的是光接收机。

（1）光发射机和光接收机标有“Fiber ”的插入光纤。

（2）光发射机的VGA或HDMI IN接入视频源，如果要传输USB信号需接入随机附带的USB线，发射机的USB是设备端，只能和USB HOST相连。如果发射端需要视频环通输出，将本地显示器接入“HDMI&VGA LOOP OUT”。光接收机的VGA或HDMI OUT接入显示器。

（3）发射机和接收机各插入直流电源。

3、  运行

HVF－E2连接正常通电后Power灯先闪烁，初始化5秒后常亮然后 LINK灯闪烁，同时接收机的显示器左下角显示初始过程，如果通讯不正常显示“Network link is down”，正常显示“All servicees initialized – please standby”，如果输入视频接入正常应该显示正常的视频信号。如果发射机和接收机连接正常并有视频输入，则LINK灯应常亮。

  正常运行中如果发射机的视频信号中断，接收机显示器会显示“Wait video input”。

  注意：如果打开了USB 音频，PC本机的播放器会优先用USB音频设备播放，PC自带的音频设备将无效。

保修及售后服务

l  当本机出现质量问题时，请与各地分销商联系维修事宜。

l  如无法立刻联系到分销商，请直接和本公司联系，我公司将以最快的速度给您处理维修事宜。

l  请用户提供已填写妥当的保修卡和购买票据，进行维修
