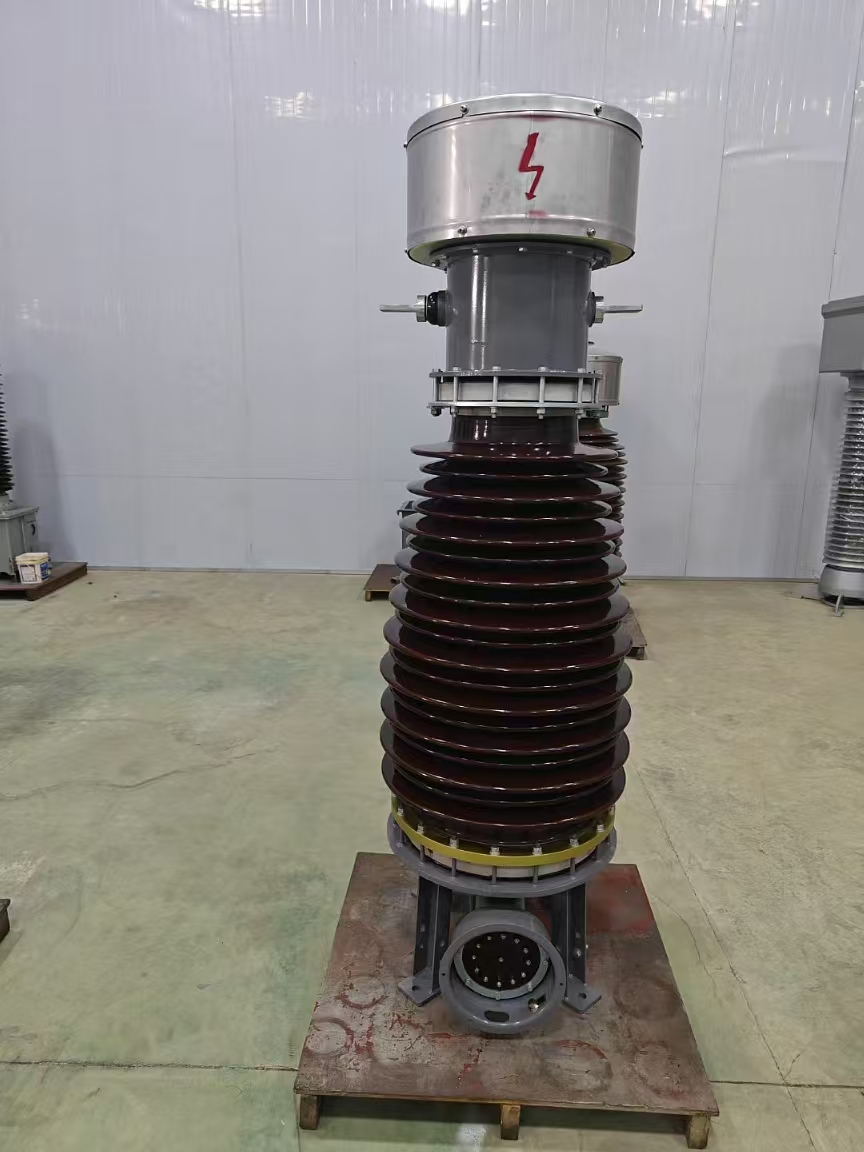

JDCF-110电压互感器本产品为串级式结构，其一次绕组分为两个线圈，每个线圈为一个绝缘分级，一
次绕组的电位由上而下逐渐降低，上端（A端）为全绝缘，下端（N端）为接地端，一次绕组由单丝漆包圆铜
线绕制成多层圆筒式绕组，铁芯与一次绕组作等电位连接。
铁心为方框式，上铁心柱套有平衡绕组及一次绕组，下铁心柱套有平衡绕组、一次绕组、测量用二次绕
组，保护用二次绕组及剩余电压绕组。器身由酚醛层压纸板支撑，经高真空处理后装在充满变压器油的套管
内，套管装在由钢板制成的底座上，除一次绕组A端外，所有绕组的出头均通过底座上的小瓷套引出。
JDCF-110电压互感器为全密封结构，产品上部装有金属膨胀器，能防止变压器油受潮和老化，通过油
位观察窗可观察到膨胀器的工作状态，当在规定的环境温度下运行时，产品内部的变压器油始终保护微正压。
