2.1.3 产品的机械调整参数见表3。
表3
|
序号 |
项目 |
单位 |
参数 |
|
1 |
断路器极间中心距 |
mm |
1700 |
|
2 |
动触头行程 |
mm |
120 +3 0 |
|
3 |
动触头接触行程 |
mm |
25 +3 0 |
|
4 |
断路器相间操作连杆行程（弦长） |
mm |
110 +3 0 |
|
5 |
分闸速度 |
m/s |
5.0±0.5 |
|
6 |
合闸速度 |
m/s |
3.0±0.5 |
|
7 |
分闸时间 |
ms |
≤38 |
|
8 |
合闸时间 |
ms |
70±8 |
|
9 |
开断时间 |
ms |
≤60 |
|
10 |
合-分时间 |
ms |
35～50 |
|
11 |
分-合时间 |
ms |
300 |
|
12 |
三相分闸不同期性（时差） |
ms |
≤2 |
|
13 |
三相合闸不同期性（时差） |
ms |
≤3 |

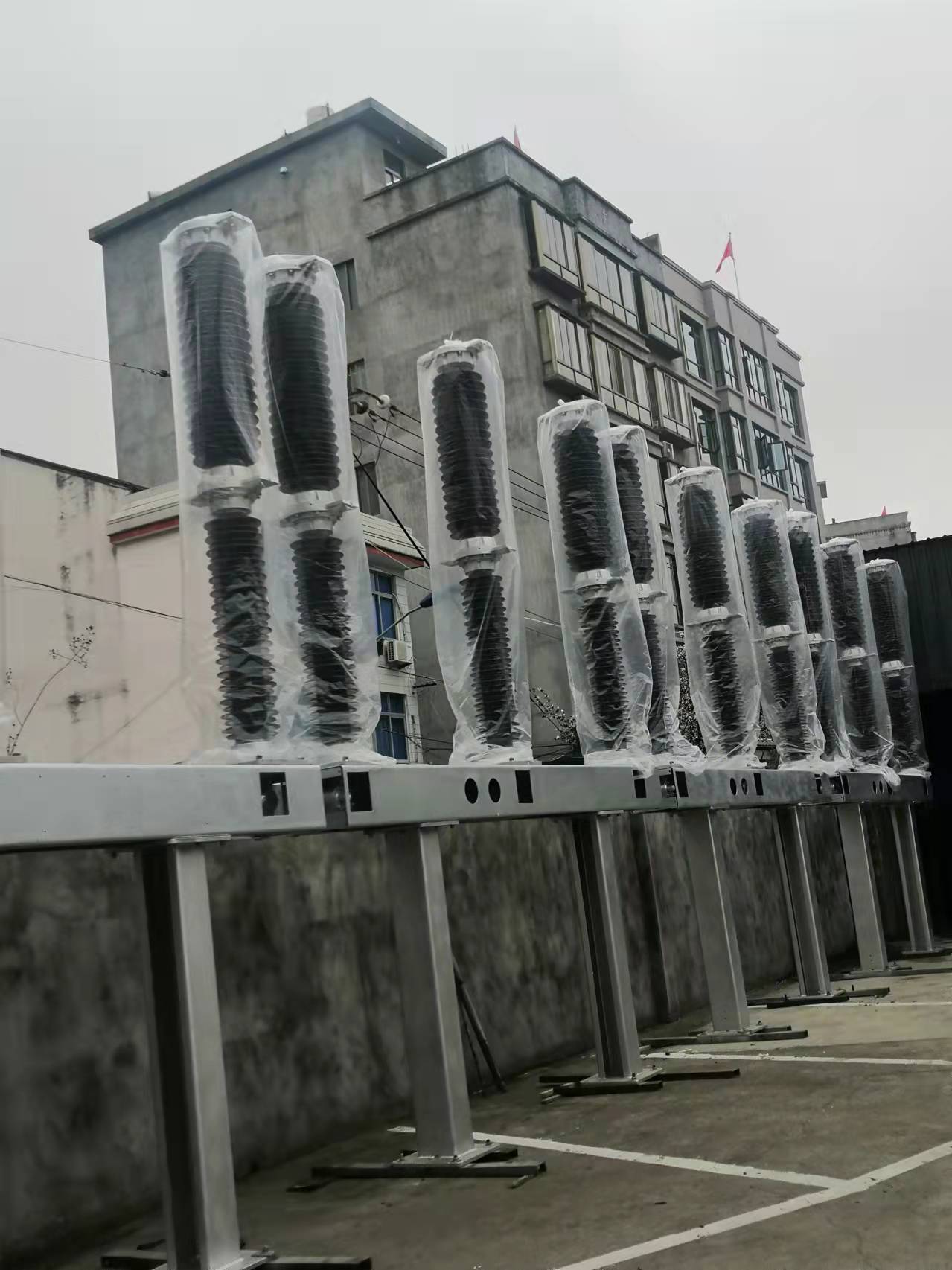

2.2 断路器的整体结构特点

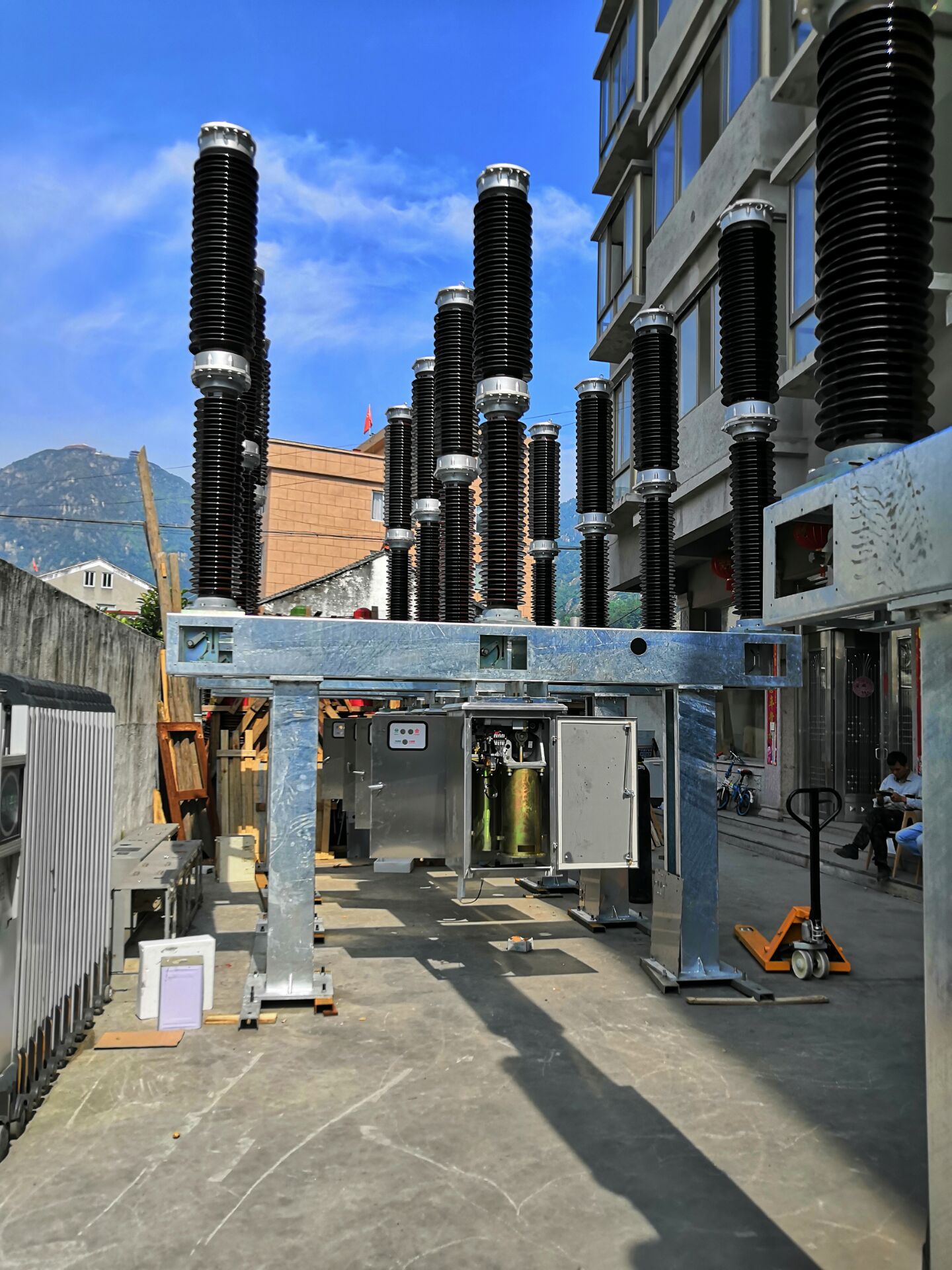

该型断路器的整体结构如图1所示，三个极柱安装在共同的基座上。控制柜居中吊装在基座下面，柜内装有弹簧操动机构和控制单元，机构的输出杆与中相的拐臂相连。并通过操作连杆与A相、C相断路器的拐臂箱连接进行分、合闸操作。三相SF6气体连通，并采用SF6气体密度继电器对断路器内的SF6气体密度进行监控（密度继电器在产品允许工作范围内，无需拆卸，均可现场校验。如确需拆下校验，需注意密度继电器接头端密封圈需装配正确，防止漏气）。
2.3 基座
基座(图1所示序2)起支撑三瓷柱并连接控制柜的作用，是由厚钢板整体弯制而成，再盖上相应的盖板后，能满足GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的IP2X防护等级。基座正面有分、合指示牌，基座内有三相SF6气体充气管路和指针式密度继电器，背面有密度继电器观察孔可观察到SF6气体的压力值。在未接极柱充气阀时，充气管内的气体处于密封状态，压力表显示的数值为管路内的压力。另外基座内还装有多通体及LF-1截止阀，通过多通体可对本体内充气及放气，同时截止阀可将密度继电器内气体与本体内的气体隔离，便于密度继电器的校验及检修。
