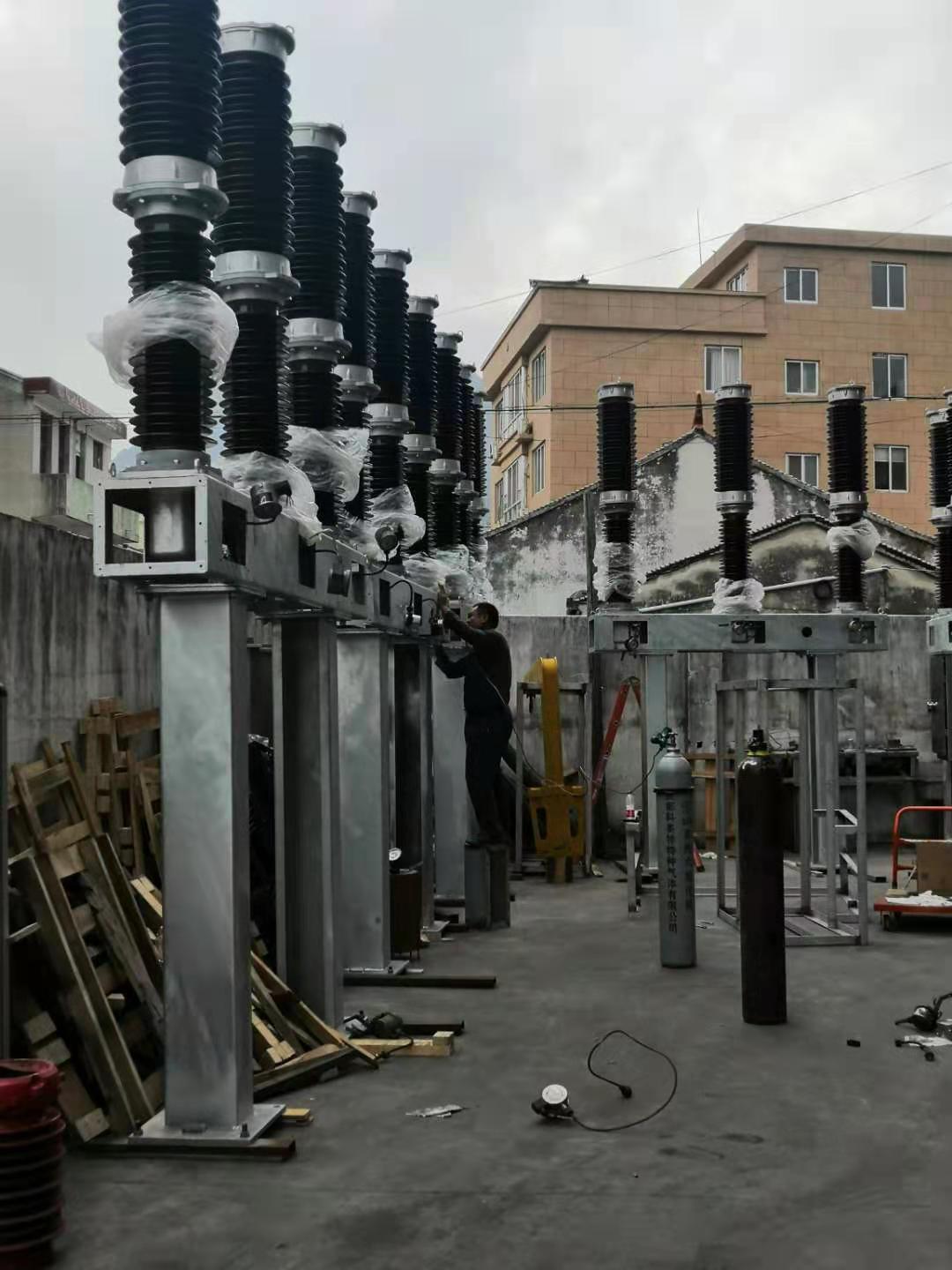

电机接到储能命令后通电转动，通过三级齿轮传动，使储能轴19 转动，合闸弹簧 14 和 15储能，储能到位(即弹簧过中)后，固定于机构箱上的轴销使驱动棘爪与储能轴 19 上的套脱离啮合(此时储能轴顶开行程开关，从电气上使电机停转)，靠电机的惯性运动，带动凸轮 18 上的滚轮及合间扇形板2扣接在合间半轴3上，使机构处于分闸已储能位置。
3.1.2 合闸操作
合闸脱扣线圈在接到合闸命令后动作，使合闸半轴 3顺时针方向转动，从而使储能保持解除，在合闸弹簧的作用下，使储能轴顺时针转动。储能轴上凸轮随着储能轴的转动驱动输出拐臂 5上滚子使内输出拐臂转动，并带动输出轴4一起转动，再由固定在输出轴上的机构外输出拐臂通过
分闸弹簧拉杆 10 和机构输出杆 1、断路器本体上的外拐暨把运动传给灭弧室，从而使灭弧室中的
触头闭合，完成三相合闸动作。
在内输出拐臂转动的过程中，输出拐臂上另一滚子驱动分闸扇形板7沿其轨迹转动，在合闸过冲的瞬间，分闸扇形板在其上复位弹簧的作用下被扣接在分闸半轴 8 上，使断路器保持在合闸状态。
与此同时，分闸弹簧 11 和 12 在机构外输出拐臂和分闸弹簧拉杆 10 的作用下进行储能，合闸完成后，分闸簧也储能结束，产品具备分闸条件。
当合闸操作发生的时候，储能电机就接通了，随即在 15s 内重新储能。此时，机构处于合闸已储能位置。
为防止操动机构再次合闸，产品有机械联锁和电气防跳。合闸弹簧和分闸弹簧储能完成后，新路器就作好了进行一次 0-C-0操作顺序的准备。
3.1.3 分闸操作
分闸脱扣线圈在接到分闸命令后，使分闸保持解除，分闸弹簧释放能量，通过分闸弹簧拉杆，带动机构的内、外输出拐臂运动至分闸位置，同时灭弧室中的触头由机构输出连杆带着运动到分闸位置。
最后分闸运动的动能通过内输出拐臂由分闸缓冲器 9 吸收。分闸缓冲器也起最后止住分闸运动的功能。同时，分合指示牌指向分闸位置，并使辅助开关切换。
