LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器LW36-40.5-55/2500-31.5-瓷SF6断路器温升试验电流应为额定电流（Ir）的1.1倍，且在温升试验规定的条件下，当周围空气温度不超过40℃，开关设备和控制设备任何部分的温升不超过DL/T 593 表3规定的温升极限。

7）断路器合-分时间应不大于60ms，推荐不大于50ms。

注：由于断路器合-分时间加长时，对系统稳定性起着不利影响，而合-分时间过短又不利于断路器重合闸时第二个“分”的可靠开断能力，因此合-分时间应该有个范围，投标方应给出断路器合-分时间的上下限，在型式试验中验证断路器接近最小合-分时间情况的额定短路开断能力。投标方应保证所提供的断路器合-分时间在规定的合-分时间上下限范围内，不应通过延时继电保护装置来使其满足合-分时间上下限。

8）其他各组成元件未作规定部分应遵循相关标准、规范。

5.2 设计和结构要求

5.2.1 设备组成

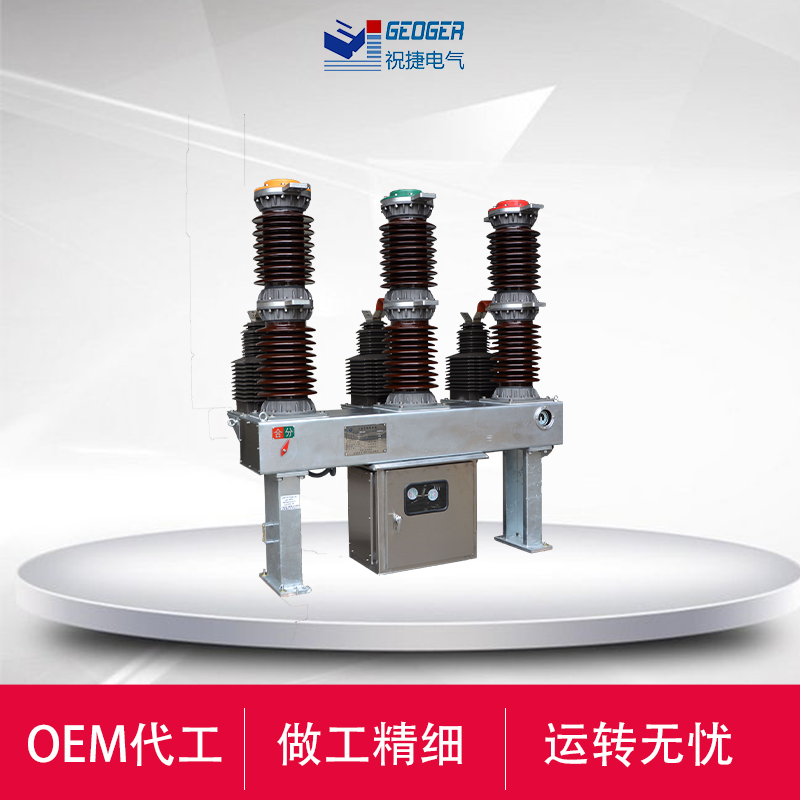

35kV SF₆瓷柱式断路器的组成包括：

1）断路器本体（包括根据实际需要来配置适当的元件，如合闸电阻、均压电容等）；

2）底架、支架、操作平台（适用时）、固定螺栓（除接线端子连接螺栓）；

3）汇控柜（适用时）、操动机构及其辅助设备；

4）SF₆气体监测设备及必要的SF₆气体管路、SF₆气体；

5）汇控柜到各机构箱之间的连接电缆（适用时）；

6）备品备件及专用工器具等。

5.2.2 结构要求

5.2.2.1 型式

35kV SF₆瓷柱式断路器应设计为单断口、共支持构架的三相机械联动式结构。

110kV断路器应设计为单断口、共支持构架的三相机械联动式结构。

220kV断路器的应设计为单断口，主要形式包括：

1）单独支持构架的分相操作结构；

2）单独支持构架或共支持构架的三相机械联动式结构。

500kV瓷柱式断路器应设计为双断口、单独支持构架的分相操作结构。

5.2.2.2 支持结构

断路器的钢支架之间以及钢支架与设备本体之间联接采用螺栓固定。

断路器底架应为钢结构，断路器的主要部件均承载在钢结构底架上。底架应采用预埋的地脚螺栓固定在土建基础上。

断路器的瓷套管伞裙应为不等径的大小伞，伞型设计应符合GB/T 26218的要求，两裙伸出之差（P1-P2）≥15mm，相邻裙间高（S）与裙伸出长度（P1）之比应大于0.9。应有良好的抗污秽能力和运行特性，其有效爬电距离应考虑伞裙直径的影响。

断路器支柱绝缘子和套管出厂时每只均要进行60%标称负荷的四向抗弯试验、水压试验，应进行破坏性试验和冷热循环试验抽检，投标方应提供以上相关试验的证明文件。

瓷套管金属附件采用上砂水泥浇装，浇装处胶合剂外露表面应平整，无水泥残渣及露缝等缺陷，浇装后露砂高度10～20mm，浇装处应均匀涂以防水密封胶。

绝缘子需满足干法瓷瓶瓷质声速＞6000m/s，化学成分AL₂O₃>40.0%。

应根据断路器操动机构箱、汇控柜、SF₆气体监测设备的高度和位置，设置热镀锌钢件制作的永久性操作平台及扶梯，以便于操作、巡视及检修。断路器外套瓷裙底部距操作平台面应不小于2500mm。若不满足此要求，投标方应设置相关防护措施。

5.2.2.3 接线端子
