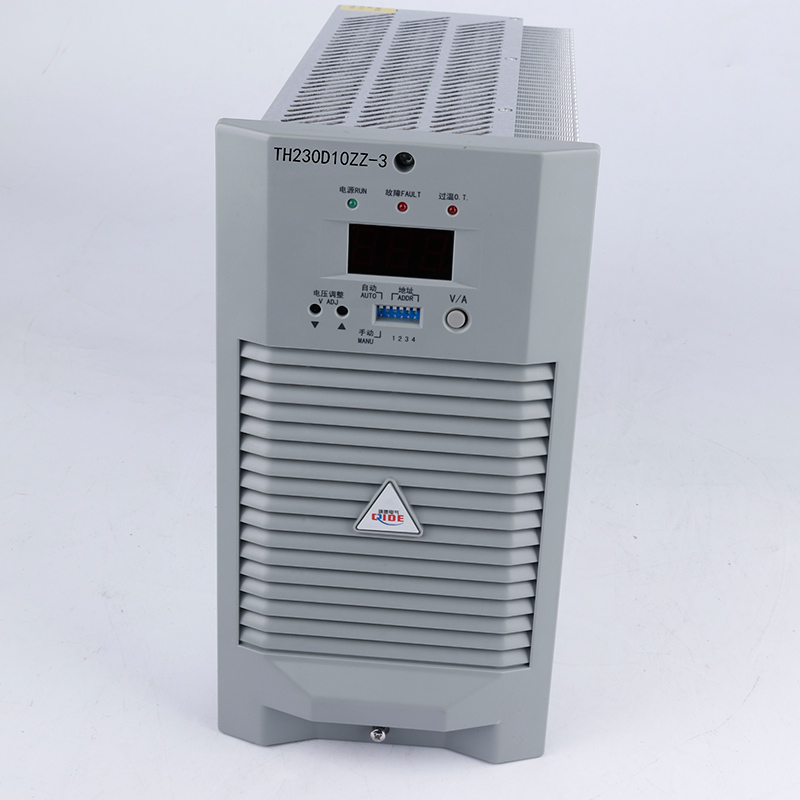

TH230D05ZZ-3电源模块，充电模块TH230D05ZZ-3，高频电源模块TH230D05ZZ-3，直流屏模块TH230D05ZZ-3，电力电源模块TH230D05ZZ-3，直流屏升降压模块TH230D05ZZ-3，直流屏充电模块TH230D05ZZ-3，琪德电气TH230D05ZZ-3
模块技术参数 交流输入：380V AC 50HZ
直流输出：220V DC 5A
额定工作电压：380V（-15%~+12%），50HZ。
电压变化范围：AC 323-437V。 频率变化范围：50HZ±10%。
工作环境温度：-10℃ --45℃
产品特点
1. 采用全程软开关技术， ，空载功耗小，体积小。
2. 交流输入内置符合安规的保险管。
3. 直流输出内置二极管，可以不增加额外措施实现热插拔。同类其他没有内置二极管的产品，用户需要额外在直流屏上增加二极管散热片，接线繁琐。
4.采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。
5.采用隔离自主均流，并机不均流度＜±3%，可 二十台以上模块良好并机。
6.模块具有RS-485接口，方便接入自动化系统进行通信。
7. 输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5% ，110V模块为160V±5% 。
8.输出限流保护：每个模块输出电流限制为额定输出电流的1.05倍。
9. 短路保护：采用回缩下垂限流方式，模块电流输出特性如图2-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
10. 模块并联保护：模块内部有并联保护电路，故障时模块自动退出系统，不影响其它模块正常工作。
11. 过温保护：模块检测散热器温度超过85℃左右时自动关机保护，温度降低后模块自动启动。
冷却方式： 本系列模块采用自冷方式，克服风冷模块的缺陷，适用xx环境，产品更加稳定，可靠。
产品内装防水尼龙袋，中置泡沫模套，外面用纸箱包装，包装适用xx方式运输。
（本公司以下所有产品，包括客户的提供维修模块一年内免费保修）。 本公司此系列型号：TH230D03ZZ-3、TH110D05ZZ-3、TH230D05ZZ-3、TH110D10ZZ-3、TH230D10ZZ-3、TH110D20ZZ-3、TH230D20ZZ-3、TH110D40ZZ-3、TH230D05ZZ-220AC、TH110D10ZZ-220AC、、TH230D10ZZ-220AC、TH110D20ZZ-220AC。 以上产品型号是本公司自主生产的产品，如在市场其它厂家发现此型号，请客户仔细核对是否是本公司合作商，如免造成不必要的麻烦。
