直流屏监控PSM-K70适用于中大型直流电源系统
显示界面说明

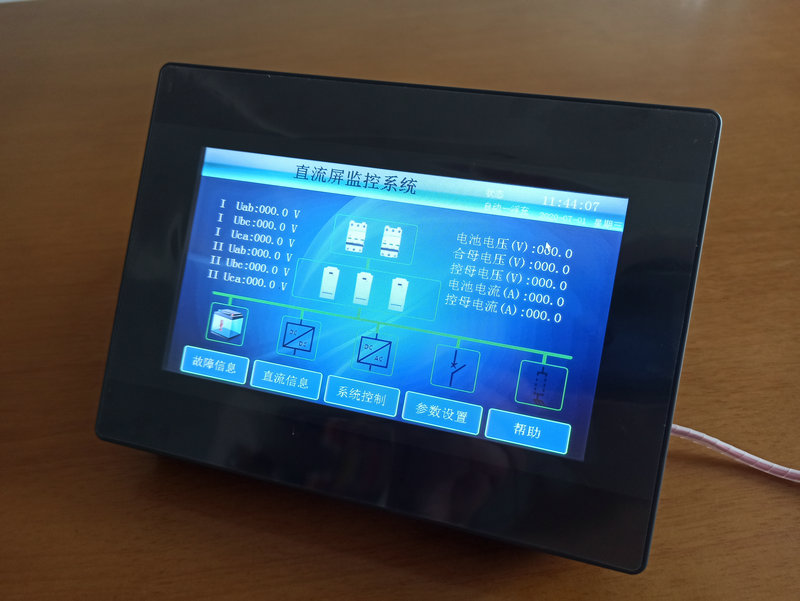

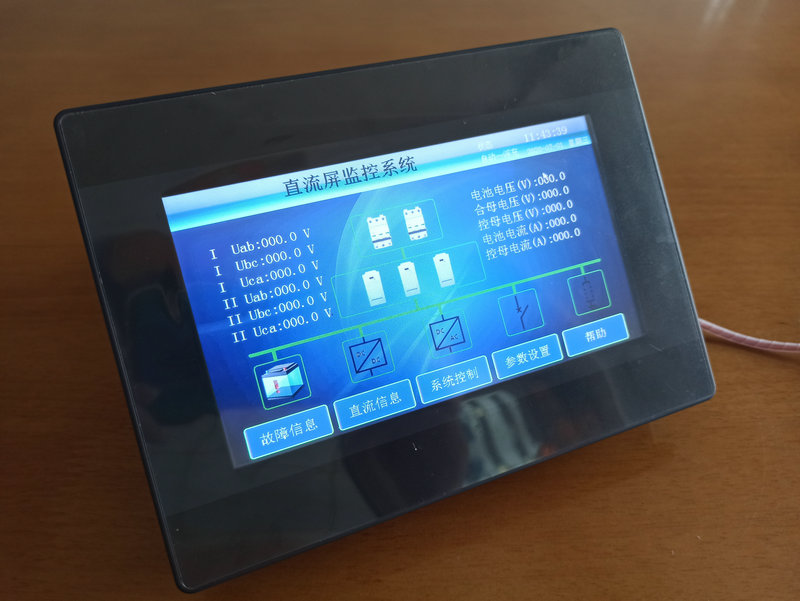

一、主界面
功能：显示系统的各种信息及各种功能菜单按钮，点击对应的菜单按钮进入相应的页面进行查询或设置。
1、在主界面点击“交流空气开关”图标，进入交信息界面
功能：查询交流电压、电流、功率、频率等信息，红灯亮表示是当前使用的交流回路。
2、在主界面点击“充电模块”图标，进入充电模块信息界面
功能：查询各个充电模块的输出电压、输出电流、模块限流、工作状态等信息。
3、在主界面点击“电池”图标，进入单体电池信息界面
功能：查询各个单体电池的电压、内阻、电池电流、环境温度等信息。
4、主界面上点击“DC/DC”直流变换器图标进入DC/DC直流变换器信息界面
功能：查询各个DC/DC直流变换器的输出电压、输出电流、工作状态等信息
5、主界面上点击“DC/AC”逆变器图标进入DC/AC逆变器信息界面
功能：查询各个DC/AC逆变器的输出电压、输出电流、工作状态等数据
6、主界面上点击“支路开关”图标进入支路开关状态信息界面
功能：查询各个支路开关的状态信息。
7、主界面上点击“接地电阻”图标进入支路绝缘信息界面
功能：查询各个支路绝缘信息。

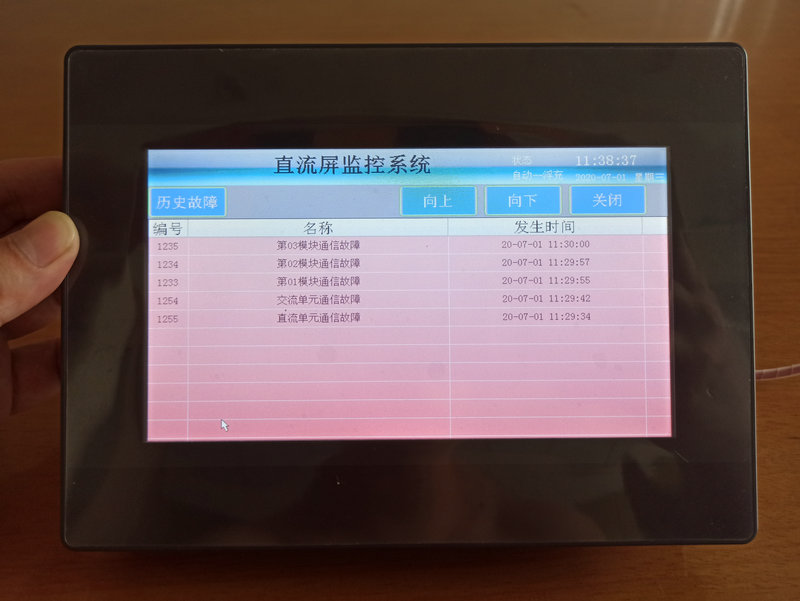

8、主界面上点击“故障信息”按钮，进入故障信息查询界面
功能：查询当前故障及历史故障信息。
9、主界面上点击“直流信息”按钮，进入直流信息界面
功能：查询充电模块信息、母线电压、母线电流、环境温度信息。
10、主界面上点击“系统控制”按钮，提示输入密码的界面，
功能：输入系统控制密码。输入正确的密码后，进入系统控制界面；功能：进行充电模块开关控制或均浮充转换控制。
11、主界面上点击“参数设置”按钮，提示输入密码，输入不同级别的密码进入相应级别的设置界面
功能：输入参数设置密码。维护级初始密码：963852，用户级初始密码：654321，设置密码可修改
12、输入维护级设置密码后，进入维护级参数设置界面，
功能：进行系统高级别权限的参数设置。输入普通用户级密码后，进入普通用户级别参数设置界面；功能：进行系统常规告警值及其他常规项目的设置。
13、主界面上点击“帮助”按钮，进入帮助信息界面
功能：显示产品的版本信息及帮助信息。
