概述

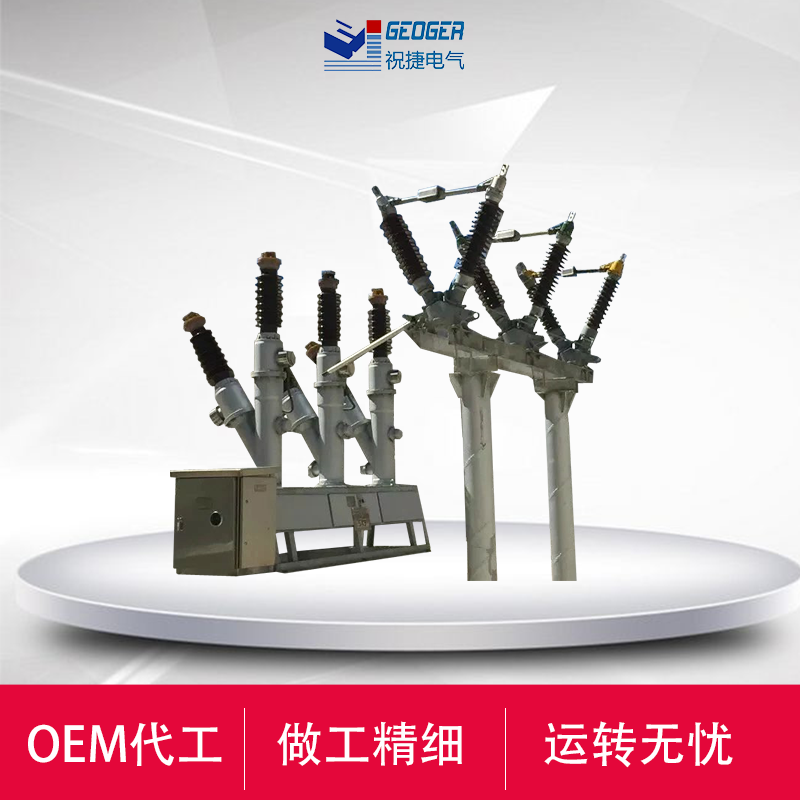

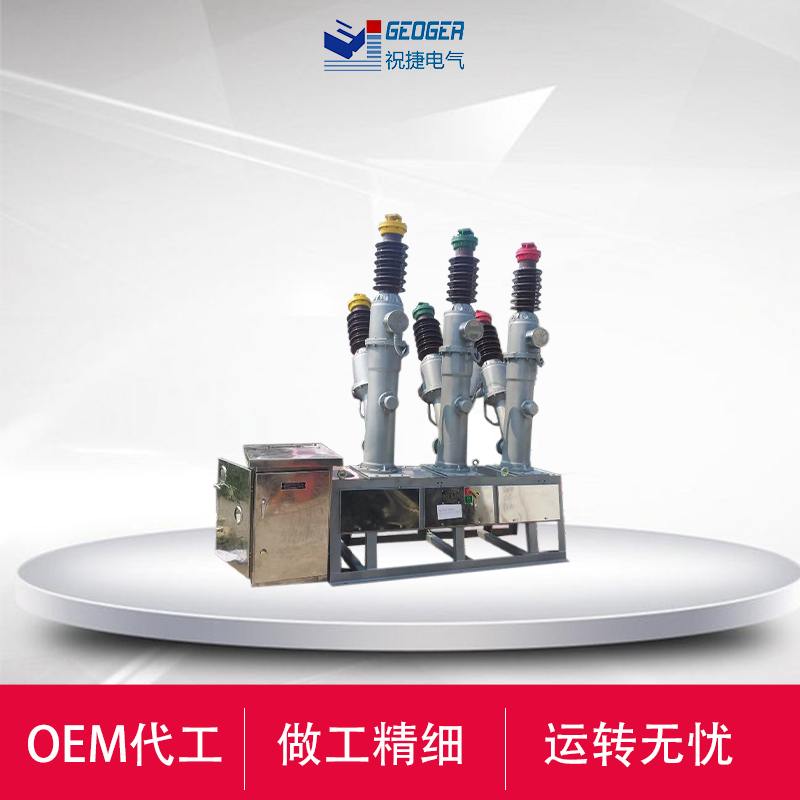

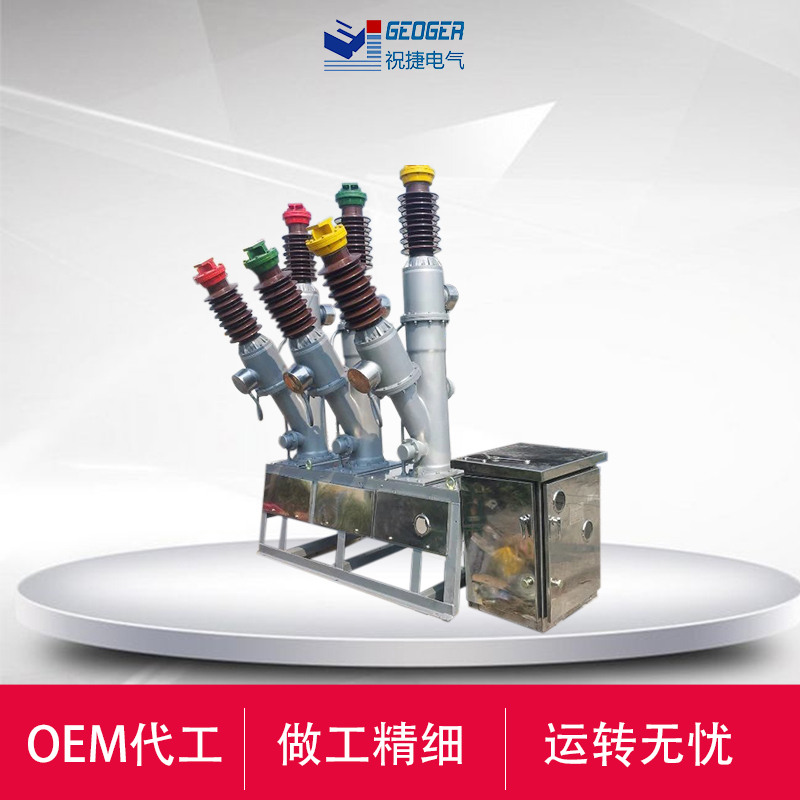

LW8-40.5型自能式高压交流六氟化硫断路器为户外三相高压交流设备，适用于海拔不超过3000m，环境温度不低于-30℃，污秽等级不高于Ⅳ级地区的交流50Hz，电压为40.5kV的电网中，适合发电厂、变电站、工矿企业高压输变线路的控制和保护，也可作为联络断路器使用。
主要特点
LW8-40.5型自能式高压交流六氟化硫断路器采用的自能灭弧技术，配用新型弹簧操动机构，具有电寿命长、操作功小、电气及机械可靠性高、价格适中等特点。
■额定技术参数高：额定电流2500A，额定短路开断电流31.5kA，适用于大容量电网的切合。
■电器可靠性高：
（1）电气寿命31.5kA×21（25kA×31）次，可满足运行25年不更换灭弧室零件的要求。 （2）开合电容器组电流630A（44193kVAr）无重燃，切合电缆电流50A无重击穿，适用于切合容性负载与感性负载的工况。
（3）外绝缘能力强，适用于海拔3000m或Ⅳ级污秽地区。
■操动机构可靠性高：
（1）机械寿命分合10000次不换零件，可满足用户连续运行，极少维护的要求。
（2）新型弹簧操动机构零部件数量少，采用整体高强度铸铝框架，分合闸弹簧、缓冲器采用集中布置的方式，结构紧凑，操作可靠，噪声小，维护方便，适用于频繁操作。
（3）主要二次电器元件均选用国内外可靠的相应产品。
■所有的外露件采用不锈钢材料或表面进行热镀锌，防腐性能高。
■可靠的密封结构，保证了产品的年泄露率＜0.5%。
■断路器中可内附或外附互感器：
断路器每相可装4只内附电流互感器，内附电流互感器铁芯采用微晶合金及高导磁材料，200A及以上电流互感器的精度可达到0.2级、0.2S级。内附电流互感器线圈及引线采用了可靠的电气屏蔽设计，改善互感器的电场分布，提高了产品内绝缘水平，可承受120kV、1min的工频耐压试验。且内绝缘不受短路开断工况的干扰，十分安全可靠。
订货须知
■订货时必须明确产品的型号、使用环境条件、基本技术参数（如额定电压、额定电流、额定短路开断电流、控制电压、电机电源电压等）、二次控制部分是否带防跳回路（若不注明，正常按不带防跳回路方案）、内附或外附CT的参数等。
■如果对产品的部分技术参数有更多或更高的要求，请与制造商协商。
■需要的备品、配件、专用工具、专用设备名称和数量。

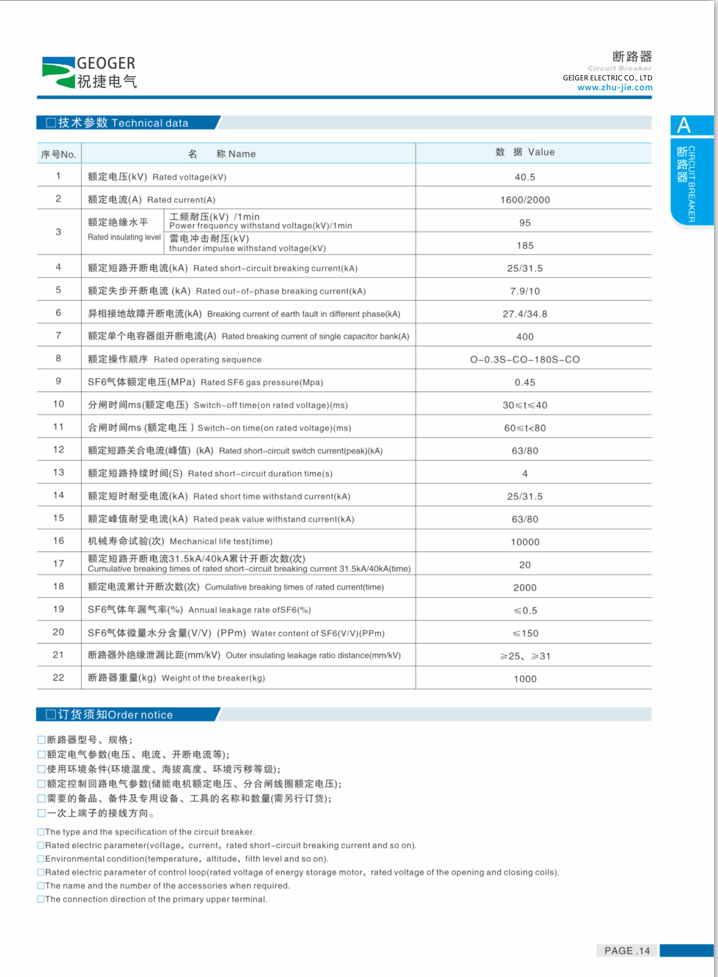

主要技术参数
1）断路器主要技术参数表
|
序号 |
项 目 |
单位 |
参 数 |
|
|
1 |
额定电压 |
kV |
40.5 |
|
|
2 |
额定工频耐受电压（1min） |
对地 |
K·95 |
|
|
断口间 |
K·(95+23) |
|||
|
3 |
额定雷电冲击耐受电压 |
对地 |
K·185 |
|
|
断口间 |
K·(185+33) |
|||
