罗克韦尔Allen-Bradley(AB )E300电子过载继电器电路及负载保护
E300/E200
控制模块特性:
控制模块输入支持连接接触器、断开辅助触点、指示设备、限位开关和浮标开关等设备。 输入端的额定值为 24V DC 、
120VAC 或 240V AC ，属于电流灌入型。 输入电源与客户电源分开提供。 继电器触点输出可通过网络或 DeviceLogix
功能块进行控制，用于执行接触器操作等任务。DeviceLogix 引擎允许用户对电机控制算法进行自定义编程。
当网络或可编程逻辑控制器意外丢失时，可以为分布式控制应用写入程序或平稳关闭电机。
193-EIO-43-120 控制模块
193-EIO-43-240 控制模块
193-EIO-63-24D 24V直流控制模块
193-EIO-CM-C23
193-EIO-CM-C55
193-EIO-CM-C97
193-EIOGP-22-120
193-EIOGP-22-240
193-EIOGP-42-24D
193-EXP-DIO-42-24D
193-EXP-DIO-42-120 数字量扩展模块
193-EXP-DIO-42-240 数字量扩展模块
193-EXP-PS-AC 电源
193-EXP-PS-DC 扩展电源
193-EXP-AIO-31 模拟量扩展模块
193-EXP-FLT 过滤器
193-EXP-CBL-1M 扩展总线电缆
193-EXP-CBL-3M 电缆
193-EIO-CM-C23 接触器
193-EOS-SCS 控制站
193-EXP-DIO-42-240 扩展数字模块
193-EXP-PS-DC 扩展电源
193-NCXP-PS-CNT 电缆

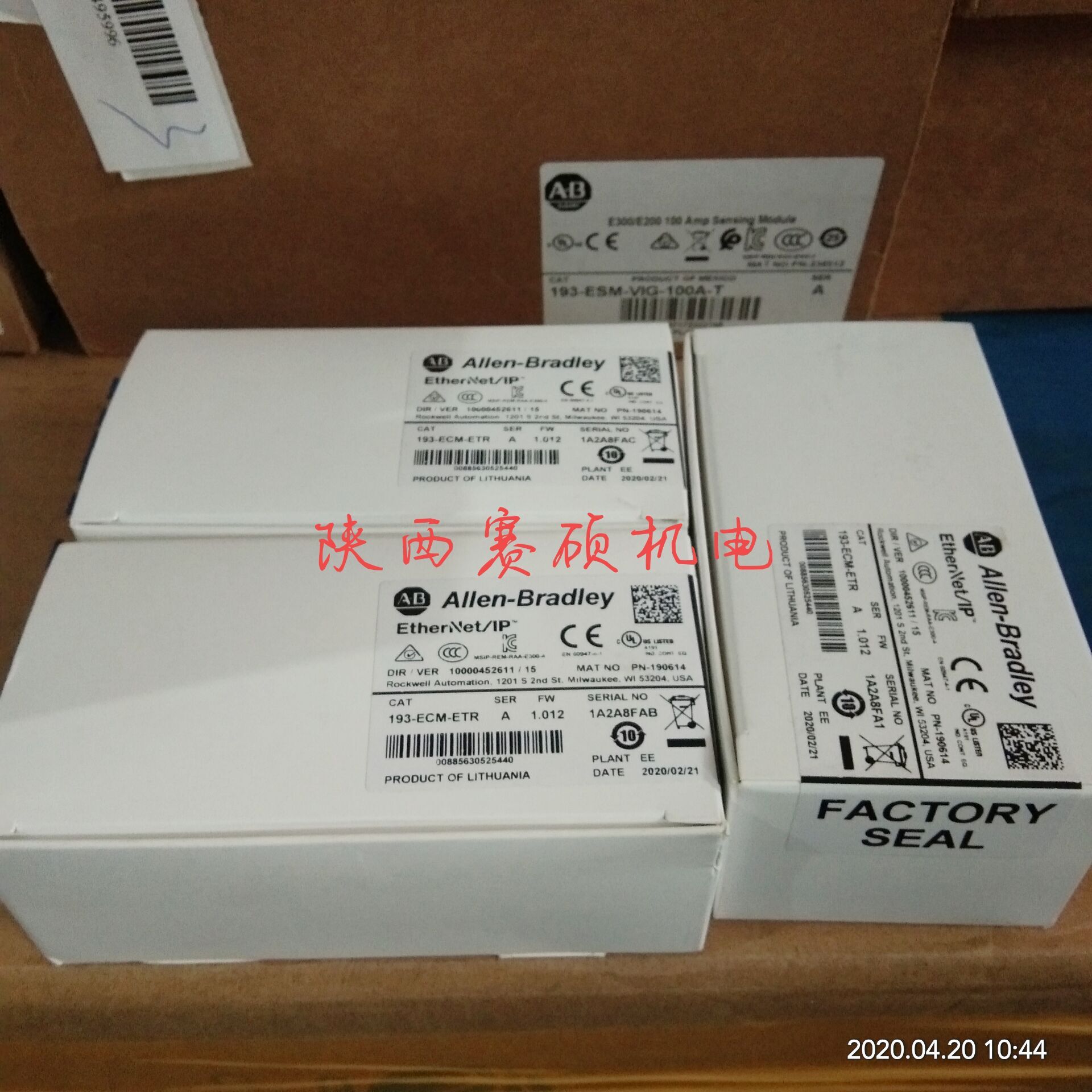

193-ECM-ETR 通信模块
193-ECM-DNT
193-NCCM-DNT-CNT
该 EtherNet/IP 通信模块有两个 RJ45 端口，支持星形、线性和环形拓扑，并提供以下支持：
. 2 个并行 1 级连接 [1 个独占宿主 + (1 个仅输入或 1 个)]
. 6 个并行 3 级连接 ( 显式报文 )
. 嵌入式 Web 服务器
. 针对脱扣和警告事件的 SMTP 服务器 ( 电子邮件和文本报文 )
. 嵌入式 EDS 文件
. Studio 5000 用户自定义配置文件
DeviceNet 通信模块具有一个 5 针 DeviceNet 连接器，并提供以下支持：
. 以 125 kb 、 250 kb 和 500 kb 的速率读写配置参数和实时信息
. 将数据长度达 16 字节的 I/O ( 显式 ) 报文发送至 DeviceNet 扫描仪
. 以机械方式选择设备的节点地址
. 提供与现有 E3 Plus 电子过载继电器相同的 DeviceNet 对象
. E3 Plus 仿模式（限系列 B 控制模块）允许用户在使用 ADR 、 DeviceNet 配置终端
（ 193-DNCT 或 CEP7-DNCT ）和 RSNetWorx for DeviceNet 等工具时重复使用配置参数
参数配置模块 (PCM) 具有一个 B 型 USB 接口，并提供以下支持：
. 未连接网络的独立应用
. 可以通过 Connected Components Workbench 软件进行配置
. 可通过三个转盘设置满载电流 (FLA)
. 可通过 8 位 DIP 开关选择脱扣等级和功能
