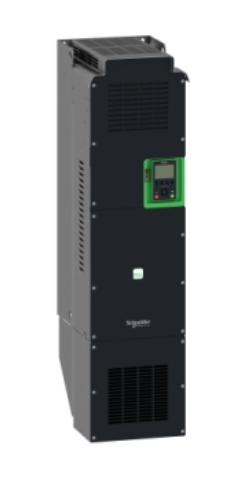

| 产品系列 | ATV御程系列 ATV600 |
|---|---|
| 产品类型 | 变频器 |
| 应用领域 | 过程应用 |
| 产品短名 | ATV630 |
| 变量 | 标准版本 |
| 产品功能 |
异步电机 同步电机 |
| EMC 滤波器 | 集成的 和 150 m 最长电机电缆 符合 EN/IEC 61800-3 C3类 |
| IP 保护等级 |
IP00 符合 IEC 61800-5-1 IP00 符合 IEC 60529 IP21 (套件VW3A9704) 符合 IEC 61800-5-1 IP21 (套件VW3A9704) 符合 IEC 60529 |
| 额定电源电压 [Us] | 380...480 V |
| 冷却方式 | 强制通风 |
| 供电频率 | 50...60 Hz - 5...5 % |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 电动机功率 (kW) |
132 kW (标准负载) 110 kW (重载) |
| 电机功率 |
200 hp 标准负载 150 hp 重载 |
| 线路电流 |
237 A 在…上 380 V (标准负载) 213 A 在…上 480 V (标准负载) 201 A 在…上 380 V (重载) 165 A 在…上 480 V (重载) |
| 预期线路Isc | 50 kA |
| 视在功率 |
161.4 kVA 在…上 480 V (标准负载) 121.8 kVA 在…上 480 V (重载) |
| 连续输出电流 |
250 A 在…上 2.5 kHz 适用 标准负载 211 A 在…上 2.5 kHz 适用 重载 |
| 最大瞬变电流 |
275 A 在 60 s (标准负载) 316.5 A 在 60 s (重载) |
| 异步电机控制配置文件 |
标准恒转矩 优化转矩模式 标准变转矩 |
| 同步电机控制配置模式 |
永磁同步电机 同步磁阻电机 |
| 变频器输出频率 | 0.1…500 Hz |
| 额定开关频率 | 2.5 kHz |
| 开关频率 |
2.5...8 kHz 有 2...8 kHz 可调 |
| 安全功能 | STO(安全扭矩中断) SIL 3 |
| 离散量输入逻辑 | 16个预置速度 |
| 通讯端口协议 |
以太网 以太网Modbus Modbus 串行 |
| 选项卡 |
卡槽A: 通讯模块, Profibus DP V1 卡槽A: 通讯模块, Profinet 卡槽A: 通讯模块, DeviceNet 卡槽A: 通讯模块, Modbus TCP/EtherNet/IP 卡槽A: 通讯模块, CANopen 菊花链 RJ45 卡槽A: 通讯模块, CANopen SUB-D 9 卡槽A: 通讯模块, CANopen 螺钉端子排 卡槽A/卡槽B: 数字和输入I/O扩展模块 卡槽A/卡槽B: 继电器输出扩展模块 卡槽A: 通讯模块, Ethernet IP/Modbus TCP/MD-Link 通讯模块, BACnet MS/TP 通讯模块, 以太网Powerlink |
| 安装类型 | 壁挂式安装 |
|---|---|
| 电网相数 | 3 相 |
| 离散量输出数量 | 0 |
| 输出型式 |
继电器输出 R1A, R1B, R1C 250 V AC 3000 mA 继电器输出 R1A, R1B, R1C 30 V 直流 3000 mA 继电器输出 R2A, R2C 250 V AC 5000 mA 继电器输出 R2A, R2C 30 V 直流 5000 mA 继电器输出 R3A, R3C 250 V AC 5000 mA 继电器输出 R3A, R3C 30 V 直流 5000 mA |
| 输出电压 | <= 电源电压 |
| 容许的临时增强电流 |
1.1 x In 在 60 s (标准负载) 1.5 x In 在 60 s (重载) |
| 电机滑差补偿 |
可调 不适用永磁同步电机规律 自动 无论负载情况 可以抑制 |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 物理接口 |
以太网 2线制RS485 |
| 制动至停止 | 采用直流注入 |
| 保护类型 |
热保护: 马达 安全转矩关断: 马达 电机断相: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 传输速率 |
10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 频率分辨率 |
显示单元: 0.1 Hz 模拟量输入: 0.012/50 Hz |
| 传输帧 | RTU |
| 电气连接 |
控制: 可拆卸螺钉端子 0.5...1.5 mm2 AWG 20...AWG 16 线路侧: 螺钉终端 2 x 70...3 x 120 mm2 2 x AWG 2/0...2 x 300 kcmil 马达: 螺钉终端 2 x 70...3 x 120 mm2 2 x AWG 2/0...2 x 300 kcmil |
| 端口类型 |
RJ45 (在远程图形终端) 适用 Ethernet/Modbus TCP RJ45 (在远程图形终端) 适用 Modbus 串行 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 交换模式 | 半双工, 全双工, 自动协商 Ethernet/Modbus TCP |
| 地址数 | 1…247 适用 Modbus 串行 |
| 访问方法 | 从（站） 以太网Modbus |
| 电源 |
用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护 |
| 本地信号指示 |
3 LED本地诊断: 3 LED (双色)集成通讯状态: 4 颗LED指示灯 (双色)通讯模块状态: 1 个LED (红色)电压状态: |
| 宽度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 390 mm |
| 产品净重 | 82 kg |
