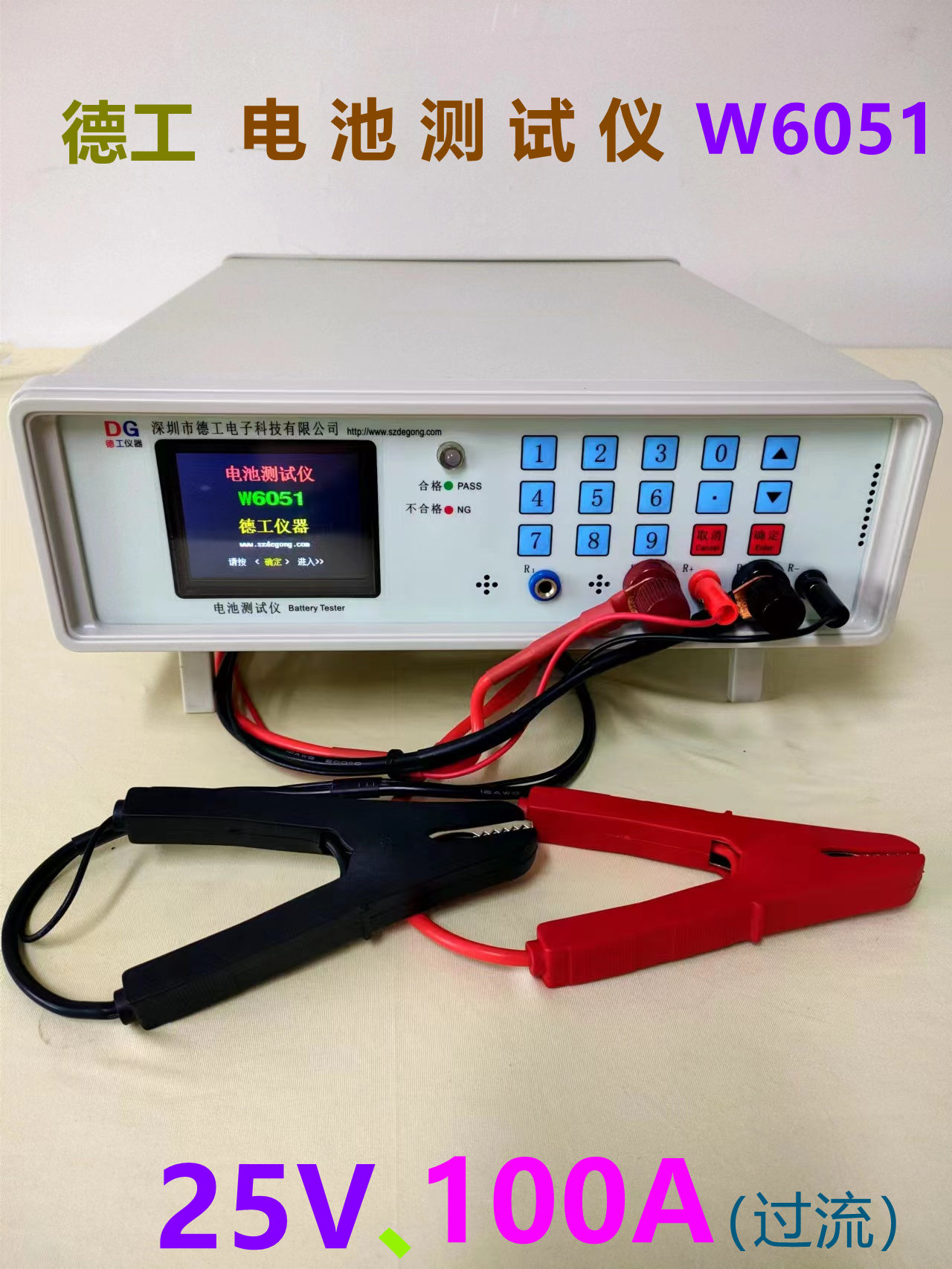

25V 100A电池综合测试仪 W6051 德工电池检测仪器

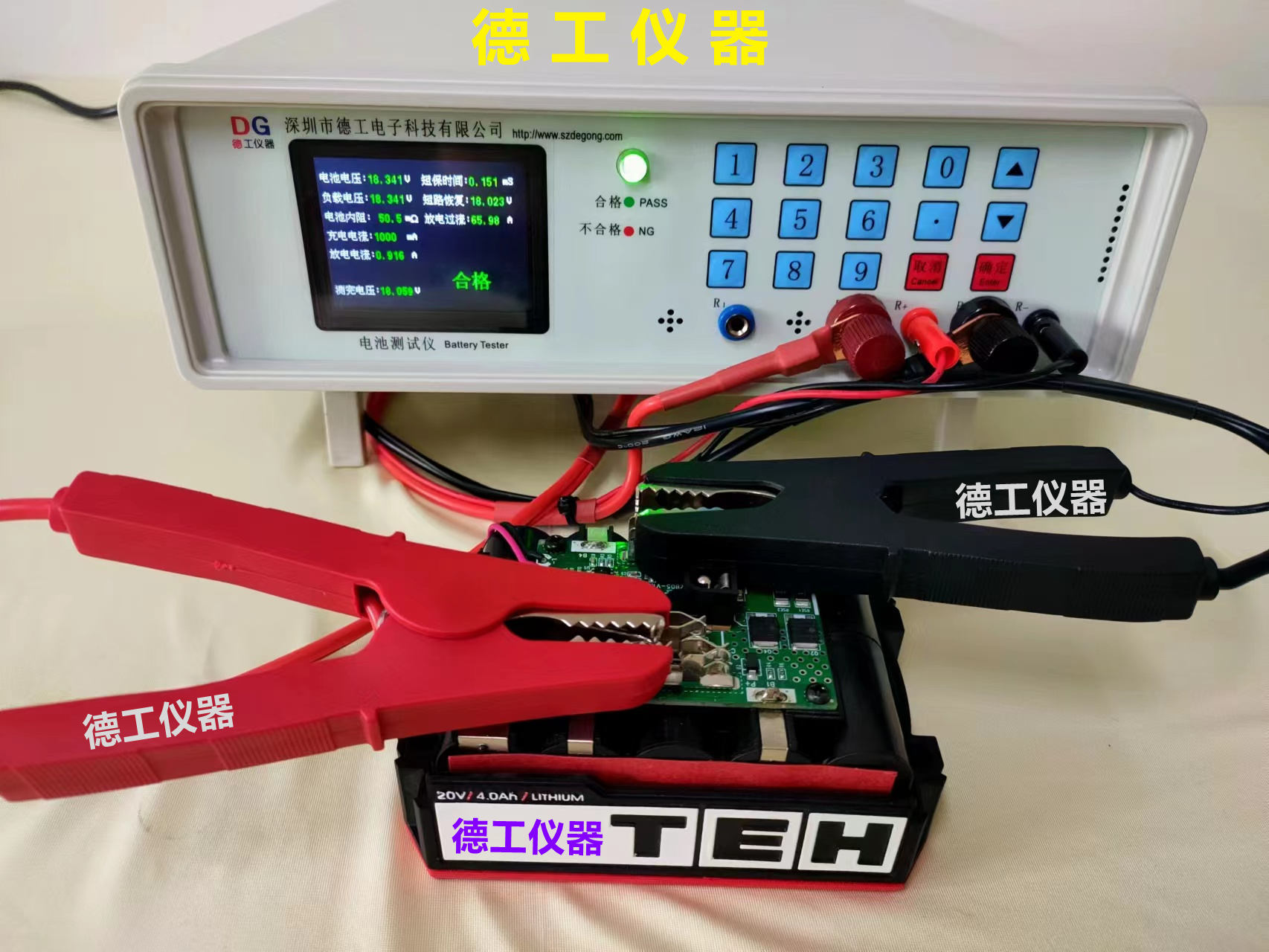

此德工电池测试仪 W6051，电压量程 25V。适合测试内阻 1 欧姆内，过电流保护（瞬间保护电流）100A 内的
1-5 串锂离子、聚合物等电池组、电池包。其中测试单节，两串电池组过流量程为 30A，3-5 串电池组过流量
程为 100A 最大。
（注：不能超量程测试；不允许正负极接反测试）
1.2、仪器特点
1.2.1
测试功能齐全、量程大、精度高、速度快；最快只需 2 秒即可测试出所有参数。
1.2.2
仪器界面全中文、菜单式、彩色屏幕显示；数字键盘直接输入数字操作；
1.2.3
测试功能可选，需要测什么参数直接选定，不选则不测试；直接输入数字设置上下限范围报警。
1.2.4
放电过流最大测试量程 100A；测试结果全数值精确显示；合格项数值字体颜色为绿色，不合格项字
体为红色，测试结果一目了然；仪器同时声光报警，蜂鸣器和指示灯提示；
1.2.5
仪器自带电池激活功能，测试前后均对电池进行激活；激活延时、过流延时值均可自行设置。
1.2.6
可测试两次开路电压；可设置 3 秒充电测试、3 秒放电测试，显示充、放电时的动态电压值。
1.2.7
可增加联机通讯、信号输出功能；（此功能需另外收费选做！）
2、具体测试功能：
电池电压、 负载电压（压差）、 内阻、 充电电流（电压）、 放电电流、
充电过流、 短路保护时间、 短路保护恢复电压、 放电过流、 测完电压、
识别（热敏、NTC）电阻 R1、 电池容量测试（通常需要几个小时才能测试出）
2.1、 每一项测试功能均可选择是否测试； 每一项测试功能均可设置上下限范围声光报警提示；
2.2.1、电池电压、测完电压：分别为测试开始时和测试完成时的电池电压；
最小分辨率为 0.0001V（0.1mV）；可设置范围：0.01-25.00V。
2.2.2、负载电压（压差）：是指带一定负载电流(放电)后电池的电压；
负载电流可设范围 50-3000mA。延时模式下：放电时间可设范围：100-3000mS。动态显示带载电压。
2.2.3、内阻：整个电池的交流内阻。最小分辨率为 0.1mΩ；可设置范围：1-999mΩ。
2.2.4、充电电流（电压）：设置一定的电流给电池进行充电，检测电池的充电功能。
充电电流可设范围：50-3000mA。延时模式下：充电时间可设范围：100-3000mS。显示充电时动态电压。
2.2.5、放电电流：设置一定的电阻给电池进行放电，显示电池的放电电流值。
可设置电阻范围：1-100Ω。电流可设范围 0.01-10.00A
2.2.6、充电过流：电池所允许充电的瞬间最大电流值；超过这个电流值则电池会关闭充电。
（可设过流延时 1-300 mS）最小分辨率为 0.001A；可设置范围：0.01-8.00A。
2.2.7、短路保护时间：短路时电池开启短路保护功能的反应时间。可设置范围：0.0-99.9mS。
2.2.8、短保恢复电压:电池短路保护断开后，检测电池在规定的时间内恢复过来的电压值。
恢复方式可选：充电恢复/开路恢复；恢复时间可设：1-2000mS；恢复电压可设范围0.01-25.00V。
2.2.9、放电过流：为电池所允许放电的最大瞬间电流值；超过这个电流值则电池会关闭放电。
最小分辨率为 0.001A；可设置范围：0.1-100A。单双节电池量程 30A，3-5 串电池为 100A 量程。
三种模式（快速/ 精确/ 定值）可选（具体说明见下页）
三种过流测试模式： 快速模式（可设过流延时 1-500mS）；精确模式（1-200mS）；定值模式（1-1000mS）
！！！ 请特别注意确认一下：此过流延时时长是否够用 ！！！
（也可以按需求定制）！！！
2.2.10、电阻测试：对电池识别电阻（热敏电阻、NTC 电阻）R1 进行检测。可设置范围：0.1-999.9KΩ。
2.2.11、容量测试：仪器先给电池（恒流、恒压）充满电，再（恒流）放电来测试电池/电芯的容量大小；
测试范围 9999mAh；可设范围：充放电电流：50-3000mA；充电时间：1-600 分钟；充放电截至电压： 1-25.00V
