n 产品简介：

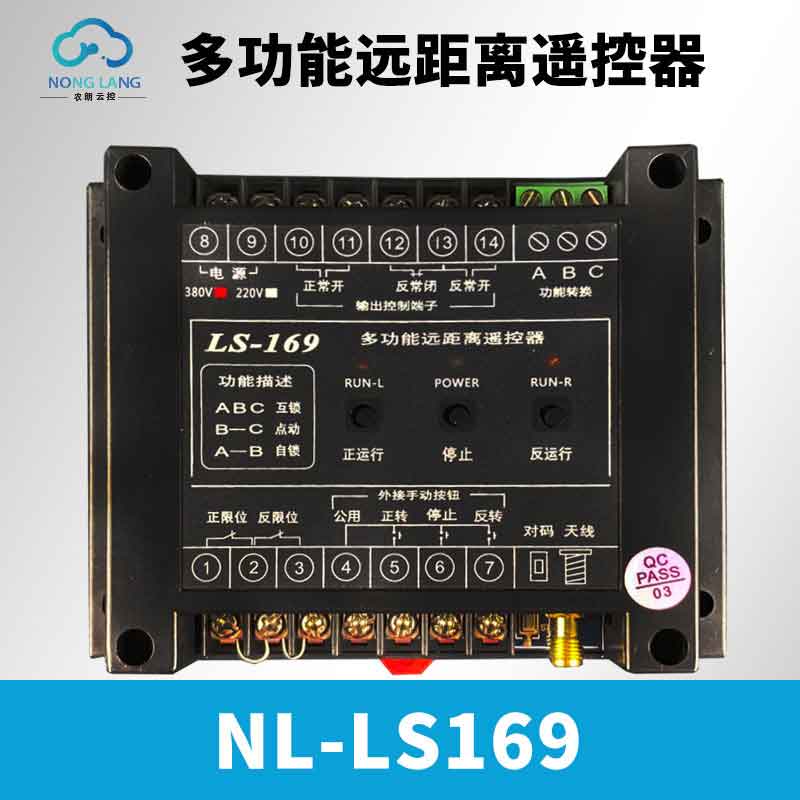

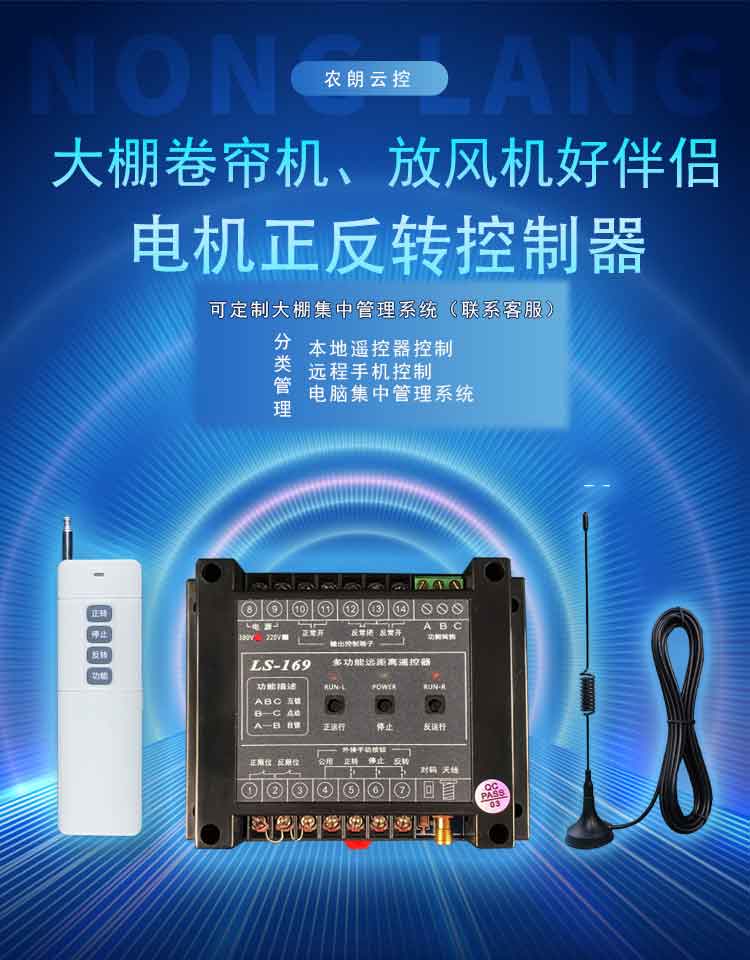

NL-LS169多功能远距离遥控器是本公司研发的工业级多功能电机正反转遥控器，接收器本身有手动控制按钮，也可以外接控制按钮，可以控制一个电机的正反转，也可以单独控制两个电机的启停，有点动，自锁，互锁，三种模式可以选择，供电电压可接在220V中也可以接在380V电路中通过线路板上的跳线改变电压模式，接收距离在500米----2000米之间，多适用于工业生产配电箱交流接触器的控制，配合大功率控制交流接触器非常耐用，本产品采用外差接收模块，该模块采用高频无线通信技术，低噪声、大规模集成电路，有完善的抗静电保护，可靠性高，灵敏度高（—114dbm）,优化市面上普通的超再生接收模块抗干扰差、灵敏度低、稳点性差等问题。

n 使用范围：

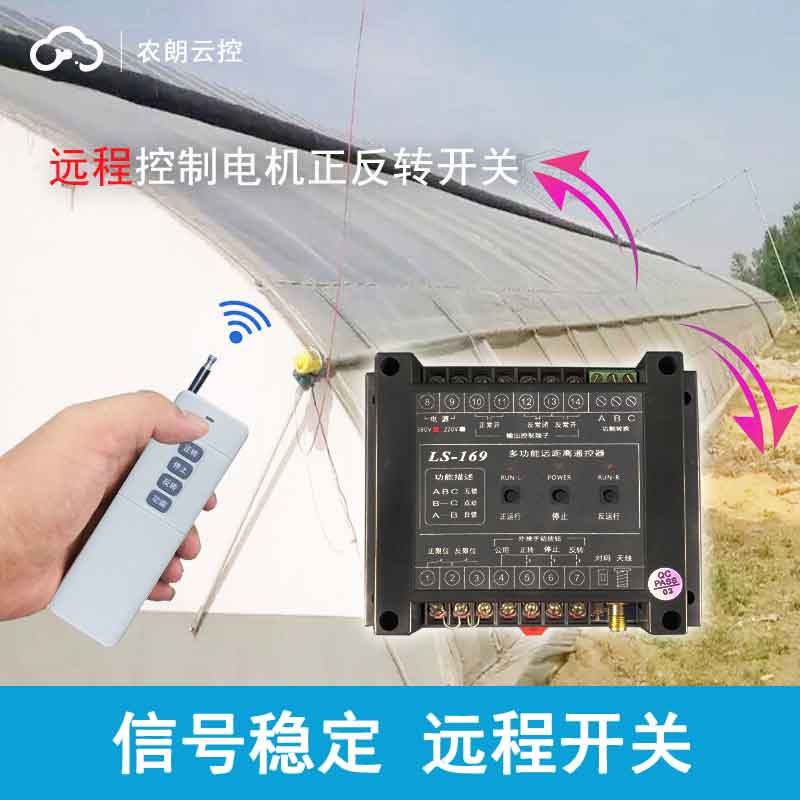

农村、城市、工厂企业需要遥控的马达、电机、风机、潜水泵、鱼塘增氧机、空气压缩机、灌溉、照明、动力等（需配接触器或空气开关）

n 技术参数：

? 工作电压：380V/220V（查看产品标识）

? 遥控距离：0-3500米

? 天线柱波比：≤1.3

? 输出触点容量：10A

? 耐压：5000V

? 输出：两组无源干触点

? 反应速度：200ms

? 遥控频率：315MHZ

? 功耗：0.7W

? 编码：2272 1527 学习码 100万组

? 接受灵敏度：-110dbm

? 手柄电流：70mA

n 功能说明：

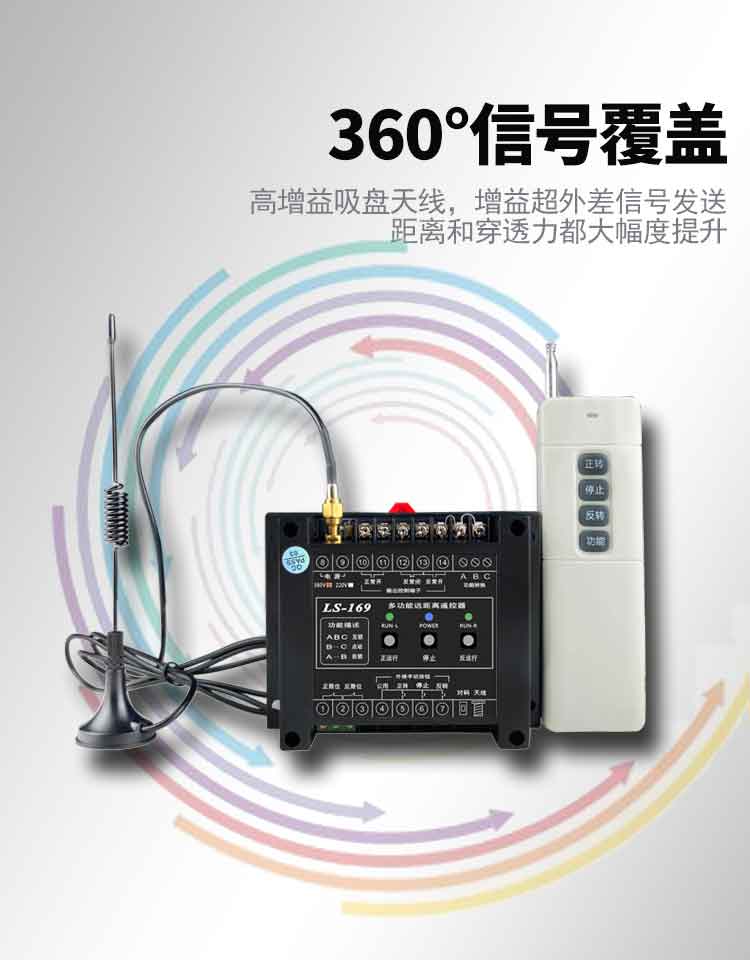

2 为了保证通讯距离，请将接收天线引到箱体外面，有必要时要引到室外，吸在金属板上并垂直向上。

2 遥控手柄请正确的装入电池并注意+ -极，使用时打开电源开关把天线全部拉出，天线指向垂直指向天空，使用完毕及时关闭电源开关，长时间不用时取出电池。

2 使用过程中发现距离变近时及时检查电源电量是否充足。

2 ABC三个端子不接线接收为互锁状态，BC端子用线连接时为点动状态，AB端子用线连接时为自锁状态（两路独立开关，可以单独控制两路用电器开关互不影响，此时相当两个一路接收机）

    术语释义：

互锁-按下正传按钮继电器1吸合电机正传运行，此时按反转不会动作，只有按下停止按键继电器1断开停止运行，按反转同理。

电动-按住正传按钮继电器1吸合，松手继电器就断开电机正反转停止，反转同理。

自锁-按下正传按钮继电器1吸合，松手再按继电器断开，反转同理，此时两个继电器独立工作互补影响。

n 产品优势：

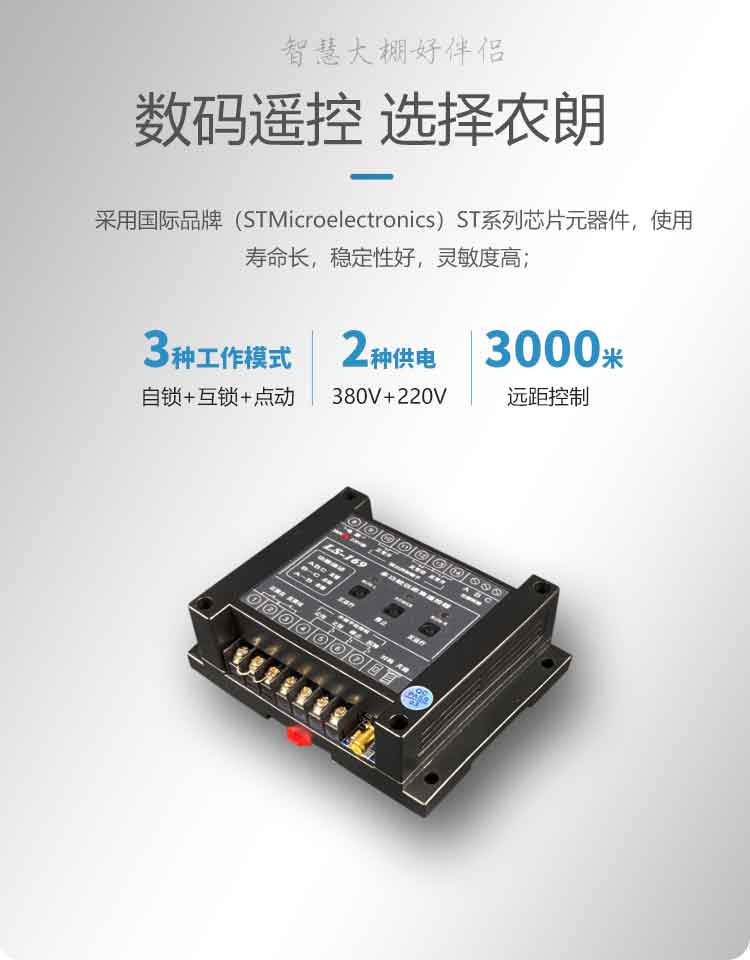

v 采用国际品牌（STMicroelectronics）ST系列芯片元器件，使用寿命长，稳定性好，灵敏度高；

v 拥有精致外形设计，体积小，好安装，适用于绝大多数控制柜免定制打孔即可安装；

v 远距离接收稳定，内部具备芯片保护、稳压保护、抗雷击保护、抗干扰；

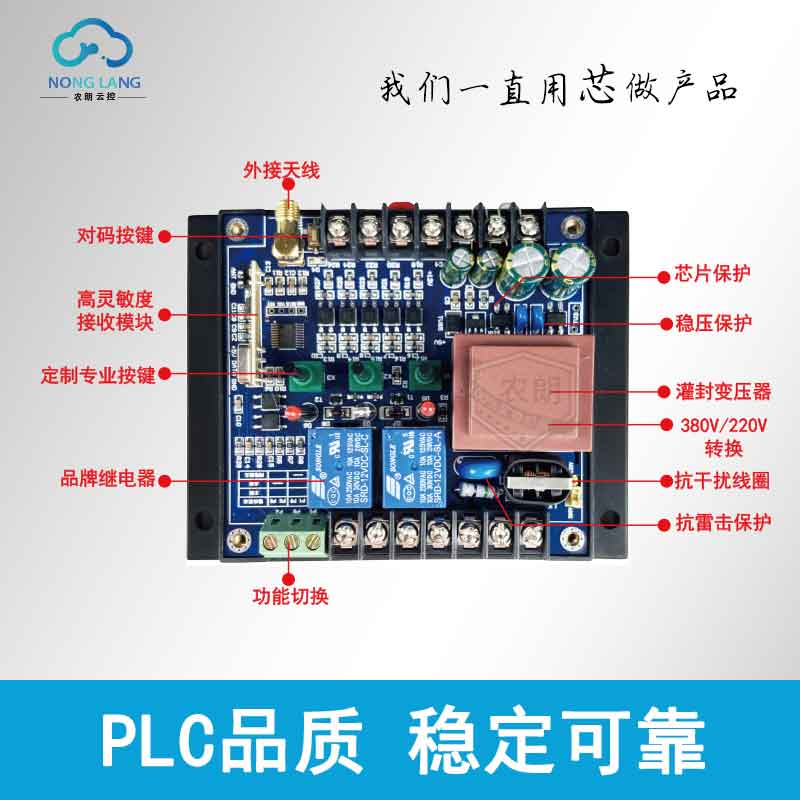

v PTC压敏电阻抗雷电路为变压器提供保护，共模电感滤除来自电网的干扰信号使电路工作更稳定，低压端的压敏电阻保护稳压器不受意外损坏，电路末端TVS防止高压静电击穿芯片；

v 合理的电路布局，通过线路板上的插针用户可以很方便的切换工作电压；

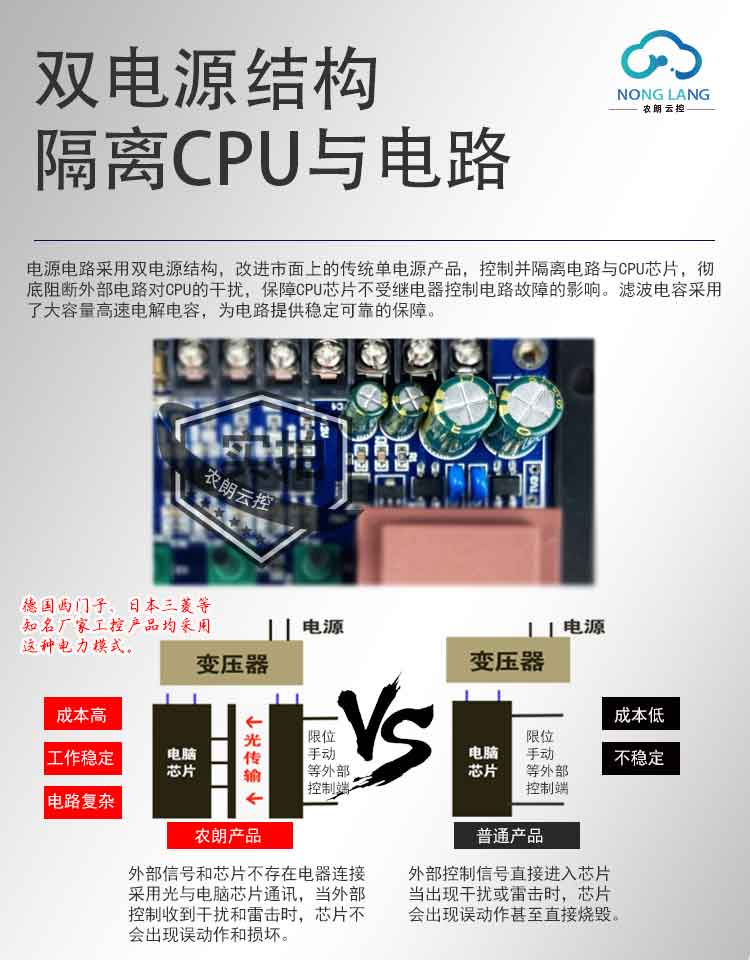

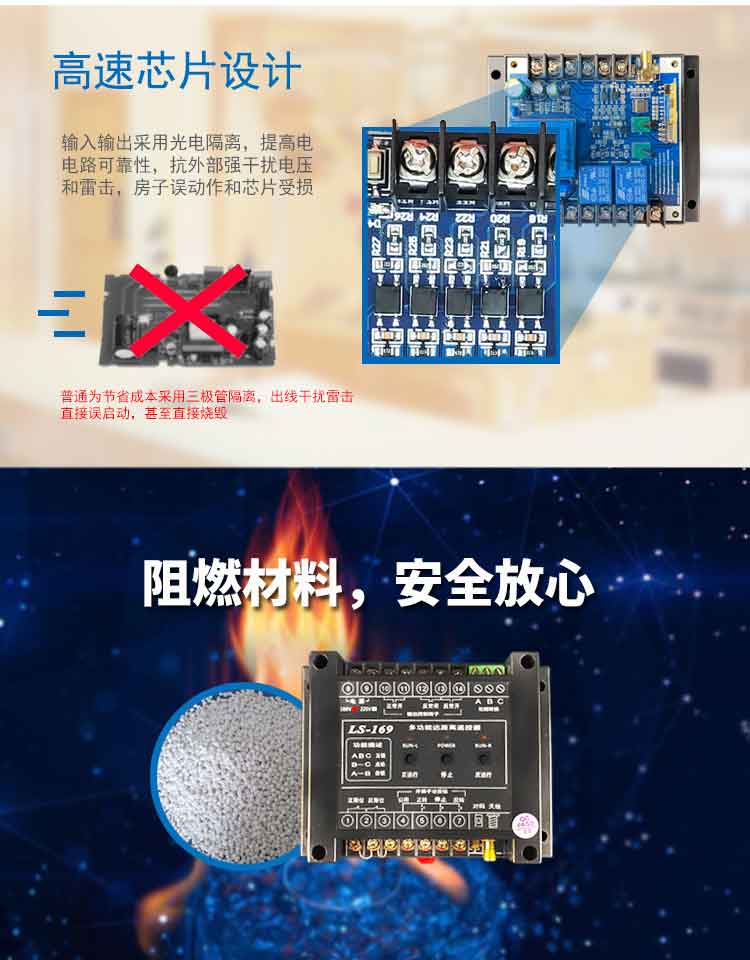

v 采用高速芯片设计，输入输出电路出均采用了光耦隔离，增加产品可靠性

v 高性能，主芯片采用STM（全球优秀IC 主频16MHZ），机器工作时不会卡顿；

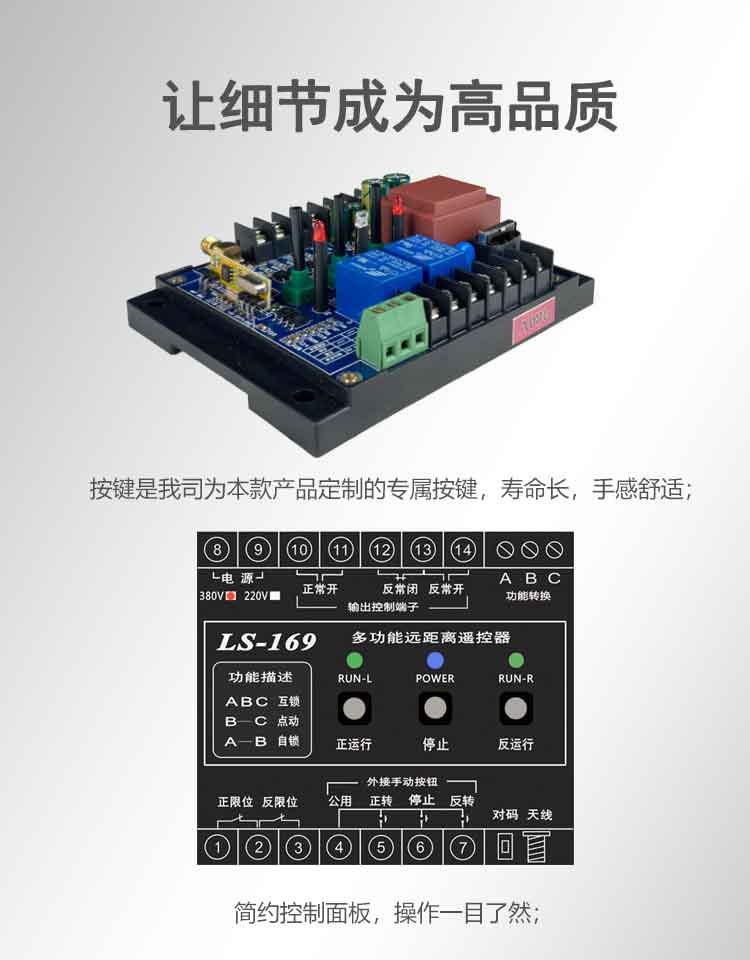

v 按键是我司为本款产品定制的专属按键，寿命长，手感舒适；

v 无线设频工作，遥控无方向性，不受空间限制；

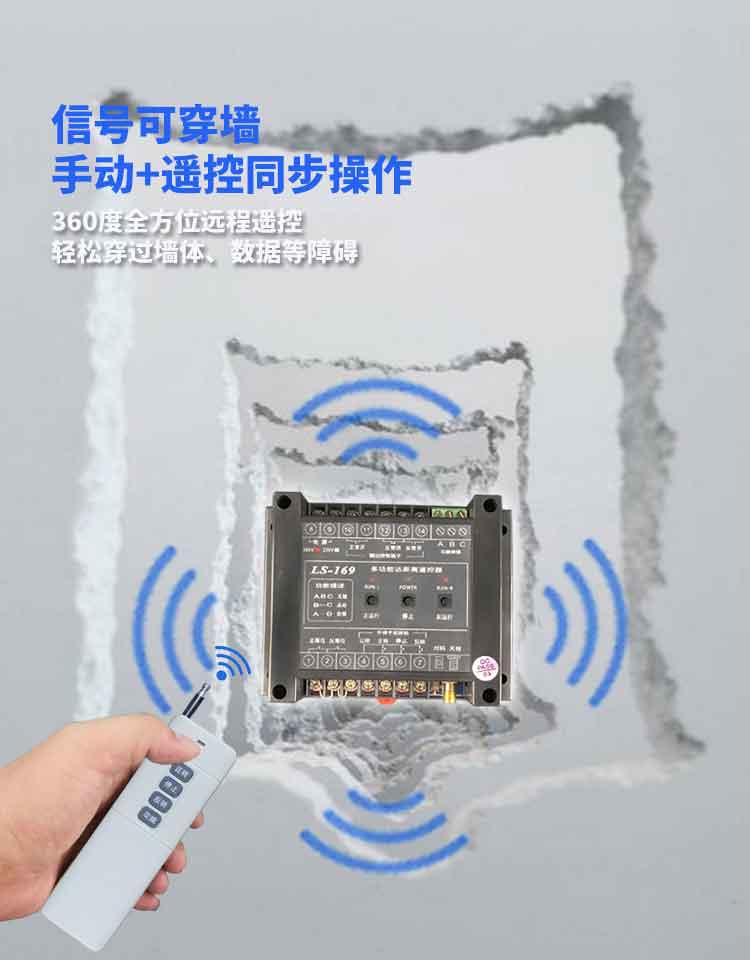

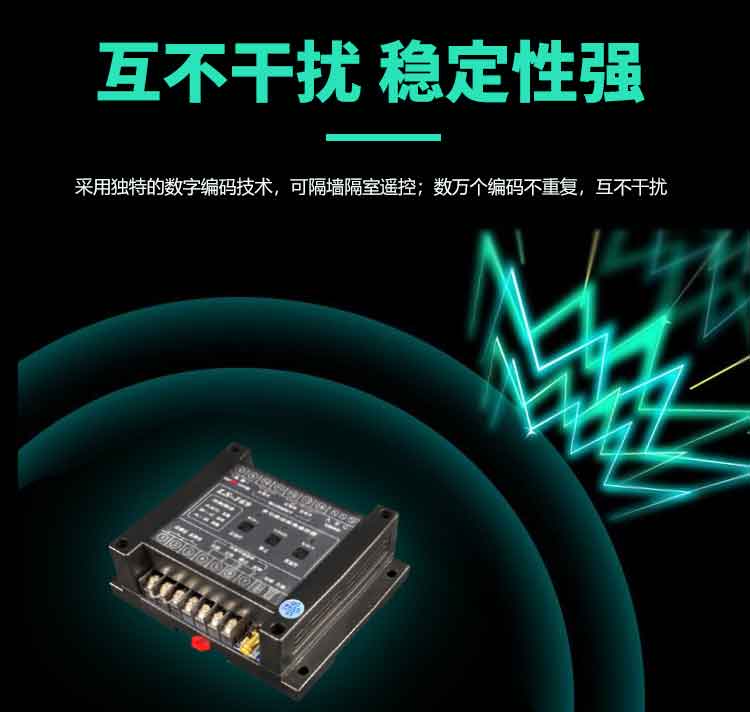

v 采用独特的数字编码技术，可隔墙隔室遥控；数万个编码不重复，相邻居室间互不干扰‘’

v 多片专用集成电路，工作稳定，抗干扰能力强；品质可靠，开关次数可达4万次之多；

n 注意事项

本产品不可以应用在涉及重大财产和人身安全的场合。本公司在任何情况下都不对超过产品购买价格的损失承担责任。对产品维修，或更换是对购买方的卫衣补救措施，本设备不属于生活用品，安装时需要有一定的专业技能。

本产品需要配合空开使用，不得直接连接控制设备。
