产品概述
水工观测电缆适用于户外移动的水工观测仪器仪表及其它类似的电子装置。它具有良好的防水性能及电器性能，可长期直接埋设在混凝土或岩土中，可长期置于耐压范围的河、湖或海水中。广泛应用于水工建筑物和水电工程观测用仪器、仪表、电子计算机、自动化装置传输温度、数据采集频率、位移、应力等模拟和数字信号及动力装置供电线路。此电缆具有水工监（观）测特需的电气性能及耐水压特性。
产品特点
具有良好的防水性能及电器性能，耐酸碱，抗电磁干扰及防雷电功能。
我们的优势
质量稳定：实行全过程质量监控，细致入微，检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货便捷：机械化生产流水线，原材料充足，缩短交货期！
产品型号使用

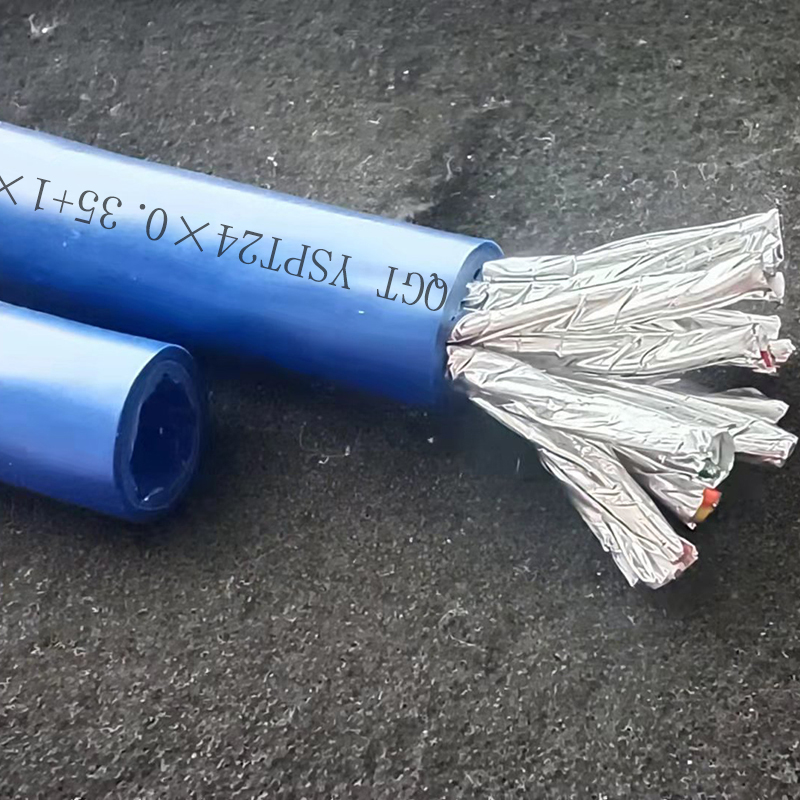

YSPT水工观测电缆或水工屏蔽电缆
主要有YSPT系列[2芯（3芯），4芯（5芯），6芯（7芯），8芯（9芯），16芯，24芯，32芯]几种。
芯线颜色：2芯：红，黑。4芯：红/黑，白/绿。5芯：红，黑，黄，白，绿等
工作原理：
先将电缆外护套剥去约为10厘米，芯线按色剪成阶梯状并剥去护套约1.5厘米。芯线管剪成2～3厘米，密封胶剪成宽为6～7毫米、长为电缆周长＋5毫米的条状，待用。
依次将外层管(长)、内层管(短)套在电缆上，芯线管套在芯线上。按颜色用锡焊对接芯线，芯线管移至冷却的芯线导体处，均匀加热，使其可靠地均匀收缩。
将电缆准备敷胶处擦拭干净，密封胶条端部稍加热后绕在电缆上并粘住，移动内层管(短)到位，从中间往两边均匀加热，直至其全部收缩并且表面光亮平整。同样将外层管(长) 加热、收缩完成。加热设备可用电吹风、塑料焊枪、汽油喷枪等。
产品参数
|
型号 |
芯线×截面mm2 |
芯线/直径mm |
防雷地线/直径mm |
护套厚度mm |
护套外径mm |
|
YSPT-2A |
2×0.35+1×0.3 |
7/0.25TS |
6/0.25TS |
1.55 |
≈6.2 |
|
YSPT-2 |
2×0.50+1×0.4 |
10/0.25TS |
8/0.25TS |
1.9 |
≈7.4 |
|
YSPT-4A |
4×0.35+1×0.3 |
7/0.25TS |
6/0.25TS |
1.55 |
≈6.2 |
|
YSPT-4 |
4×0.40+1×0.35 |
8/0.25TS |
7/0.25TS |
1.6 |
≈7.4 |
|
YSPT-4P |
4×0.40+1×0.35 |
8/0.25TS |
7/0.25TS |
1.6 |
≈7.4 |
|
YSPT-4Q |
4×0.40+1×0.35 |
8/0.25TS |
7/0.25TS |
1.6 |
≈7.4 |
|
YSPT-8 |
8×0.35+1×0.3 |
7/0.25TS |
6/0.25TS |
1.55 |
≈8.2 |
|
YSPT-10 |
10×0.35+1×0.3 |
7/0.25TS |
6/0.25TS |
1.55 |
≈9.6 |
|
YSPT-14 |
14×0.35+1×0.3 |
7/0.25TS |
6/0.25TS |
1.55 |
≈11.0 |
|
YSSX-5 |
5×0.75 |
15/0.25TS |
|
2.1 |
≈8.0 |
|
防雷地线 |
BVZ-4 |
19/0.52TS |
|
1 |
≈4.5 |
YSPT-4P型水工观测电缆为聚氨酯双护套电缆，耐寒，抗拉，耐高低温，特别适用于岩土工程恶劣的施工环境中。YSPT-4Q带通气空心管。
订购注意事项
1、此产品支持网上订购，价格需要含税含运费需提前说明，承诺质量保证并支持15天内退换，下单即可备货发货。
2、选型需确定：名称与型号，芯数，平方数大小，对产品要求，以便我们为您选出您要的产品。
3、如有特殊要求请在订购产品时注明，由设计单位选定的型号，请按型号直接向我司销售部订购。
4、如有任何疑问，可随时致电，我们一定会尽心尽力为您提供优质服务。电话：15889697545
QQ:1243928577
产品技术要求
使用温度：－40～+80℃；
额定电压：Uo/U 300/300V；
耐水压力：≥1MPa。
1、导线线芯及接地线均由镀锡铜丝绞合成束，其性能及外观均应符合GB4910的规定，镀锡铜丝束合的节距比应不大于25倍。
2、绝缘层应采用高压聚乙烯与色母料的混合料，绝缘层应紧密地挤包在导体上，且容易剥离而不损伤导体，绝缘层外径应符号表1。

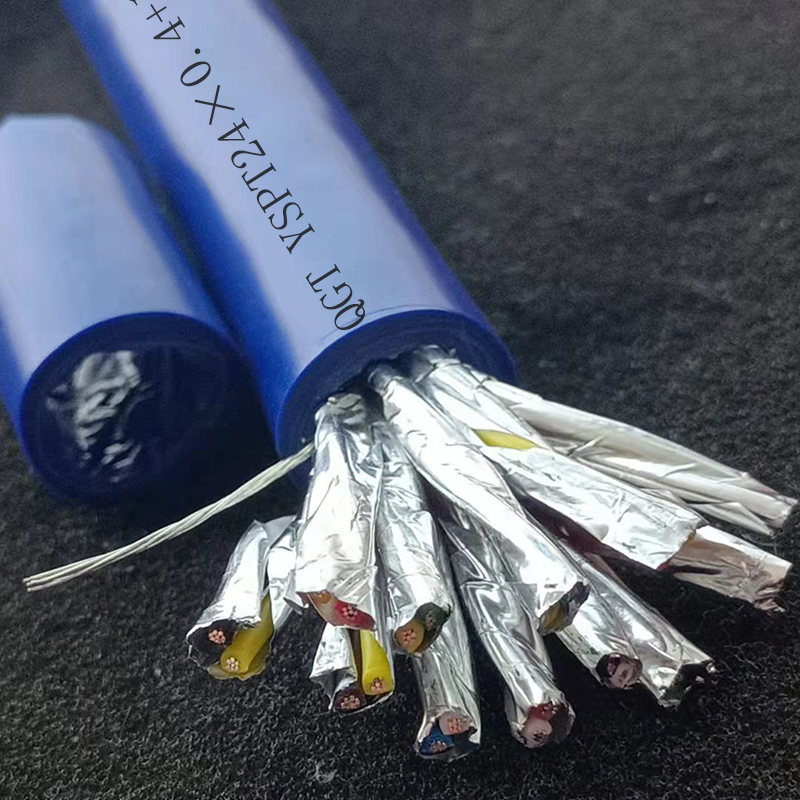

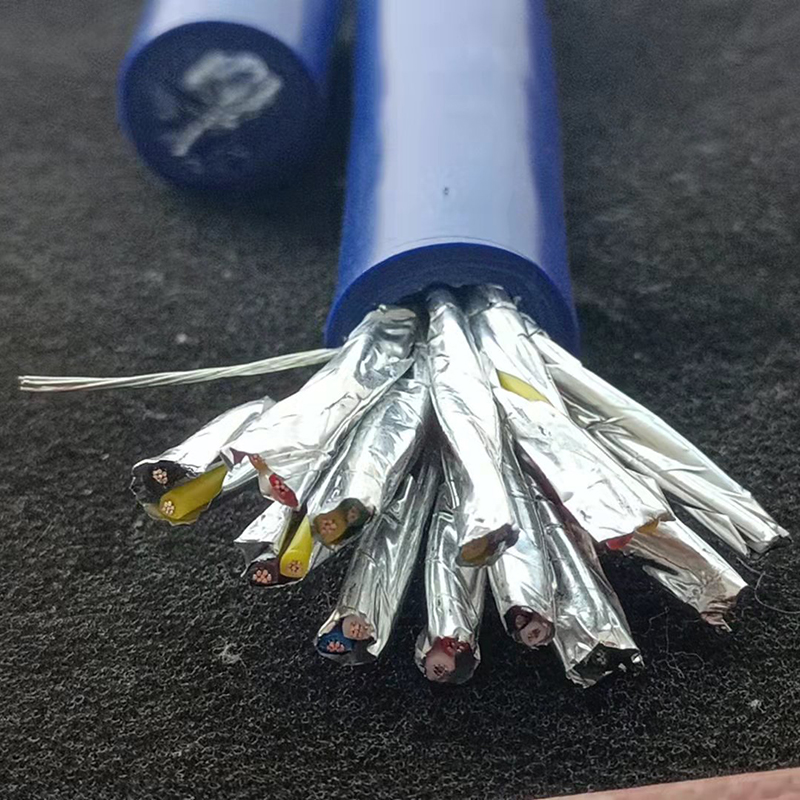

3、绝缘线应有屏蔽层，屏蔽层应选用0.4～0.5mm厚度的铝塑复合带绕包屏蔽，方式为白绿一组，红黑一组，分别进行屏蔽，屏蔽率为100%，绕包重叠率为＞10%。
4、绝缘线芯屏蔽后与地线一起绞合成缆，成缆节距比应不大于14倍。
5、外护套应紧密挤包在绞缆芯上，且容易剥离而不损伤绝缘线芯。外护套表面应平整，光滑，色泽均匀，无机械损伤。
6、成品电缆应能承受交流额定电压2000V试验，5分钟不击穿。
7、成品电缆每一线芯与地线间的绝缘线电阻应不小于50MΩ·KM。
8、成品电缆应能承受耐水压试验，在室温水压为1MPa条件下，应能受压168小时后，绝缘线电阻测值应不降低。
