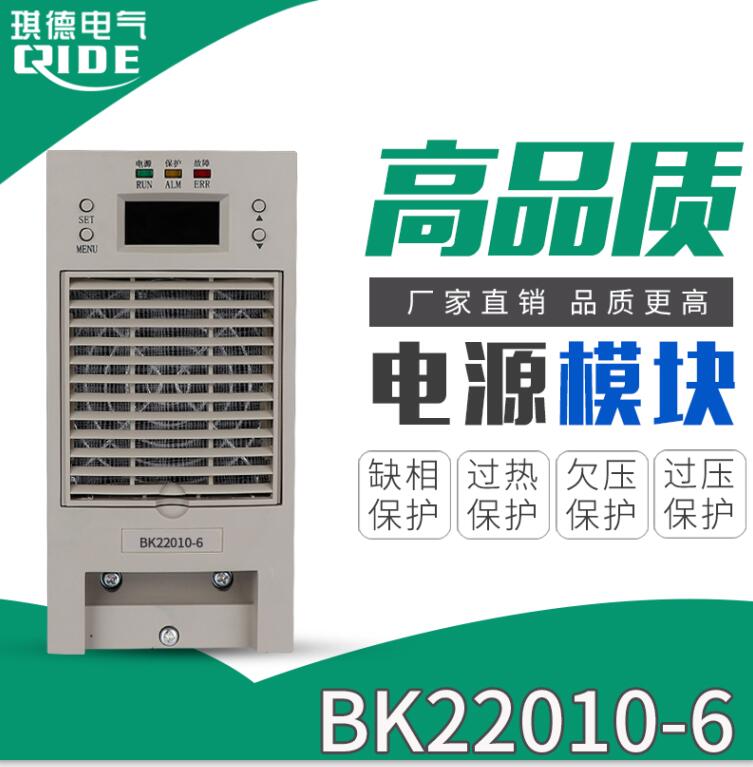

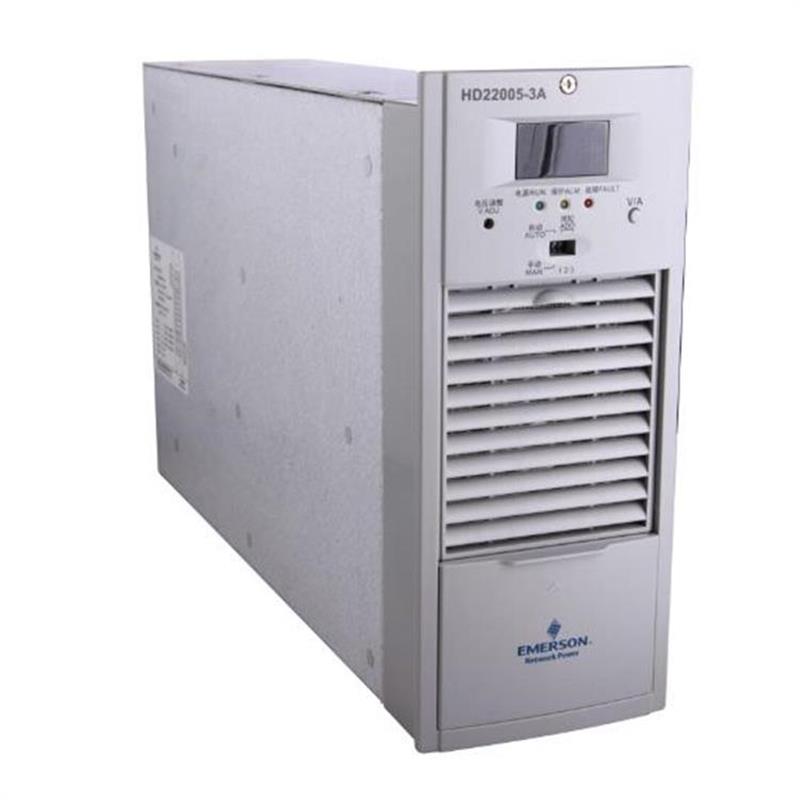

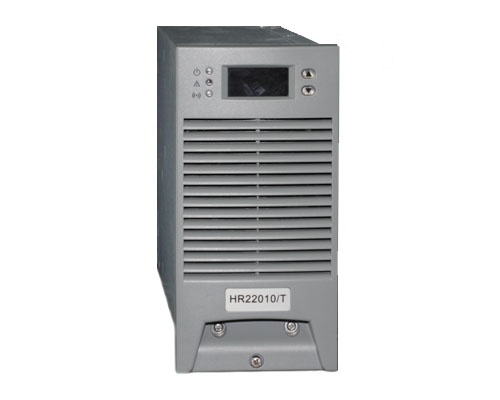

供应直流屏充电模块HDZ22010A-3电源模块，整流模块HDZ22010A-3，HDZ11010A-3，HDZ11020A-3，HDZ22020A-3，HDZ22005A-3

两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，

直流屏电力操作电源系统由交流配电部分、整流部分、直流馈电部分、监控部分组成。其中交流配电部分主要由交流配电

单元组成。整流部分由充电模块和隔离二极管组成。直流馈电部分由降压硅链、绝缘检测、合闸分路和控制分路组成，监

控部分由监控模块和配电监控组成。原理图如图1所示。

系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。

充电模块将三相交流电转换为220V或110V的直流，经隔离二极管隔离后并联输出，一方面给电池充电，另一方面通过合闸

分路和控制分路给负载提供正常的直流电源。

交流输入停电或异常时，充电模块停止工作，由电池通过合闸分路和控制分路给负载供电。交流输入恢复正常以后，充电

模块对电池充电

?如果单独说直流屏的话它只是一个配电屏，跟交流配电一样，它是直流输入直流输出，中间是一些保护元件，断路器或

者熔断器，每个保护元件上有监控线连接监控单元进行监控，直流输入的地方一般还会有后备蓄电池组，交流停电的时候

可以支撑一段时间。如果是整套的开关电源的话就包括交流屏-整流屏（~/-）-直流屏。

直流屏和UPS的区别是：

1、应用场合不同；直流屏主要是为开关柜，综合保护装置等提供操作电源或者控制电源；UPS主要是给机房，计算机等提

供后备电源。

2、原理不同；直流屏是将交流电整流为直流电，为外界负载供电；UPS的原理是先将交流电整流为直流电，再经过逆变单

元，将直流电逆变为交流电为外界负载供电。二者在市电故障时，都是由其蓄电池组对外供电的。

直流屏的调试,接通交流电源测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。交流部分测

试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。充电模块启动正常并输出

电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压

表计是否方向打翻。

UPS即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市

电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断

的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向

机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应

220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护

紧随市场需求并结合众多同类产品特点，琪德电气公司改革创新，发展符合市场需求的产品。经销的直流屏模块HDZ22010A-3自投放市场以来，产销量年年攀升，深受广大需求群体的好评与信赖。乐清市琪德电气有限公司秉着“追求”和“用户至上”的经营理念，竭诚为客户提供的产品和服务。

乐清市琪德电气有限公司以诚信的经营方式、专业规范的生产力和的产品服务，使得我公司获得业界朋友的广泛认可。我们本着“细心发现、专心钻研、精心制造”的经营服务理念，为广大需求群体提供、可靠地直流屏模块HDZ22010A-3。产品在全国内深受广大合作客户的满意认可，我们会更加努力的为需求群体提供质量更高。

琪德电气公司拥有完善且科学的质量管理体系，产品类目主要有直流屏模块HDZ22010A-3系列产品。本公司秉着质量保证的理念，获得业界的一致认可，客户反馈良好。下单之后我们会尽快为您安排发货，确保您的货物能及时、完好地送到您的手上。默认采用陆运;水运;空运对货物进行快速安全的配送。

琪德电气公司真抓实干，百折不挠，打造，矢志不移。凭借对市场的灵敏嗅觉以及高质量的产品，致力为需求群体提供更丰富、更专业、更完善的直流屏模块HDZ22010A-3和服务。系统规范的服务和稳健的经营模式，使公司在配电输电设备行业领域中占有一定的地位。如果您对本公司的产品有兴趣的，欢迎您莅临本公司参观，希望与您达成合作，实现共赢。公司地址：中国浙江温州乐清市乐成镇市岭村方园路11号
