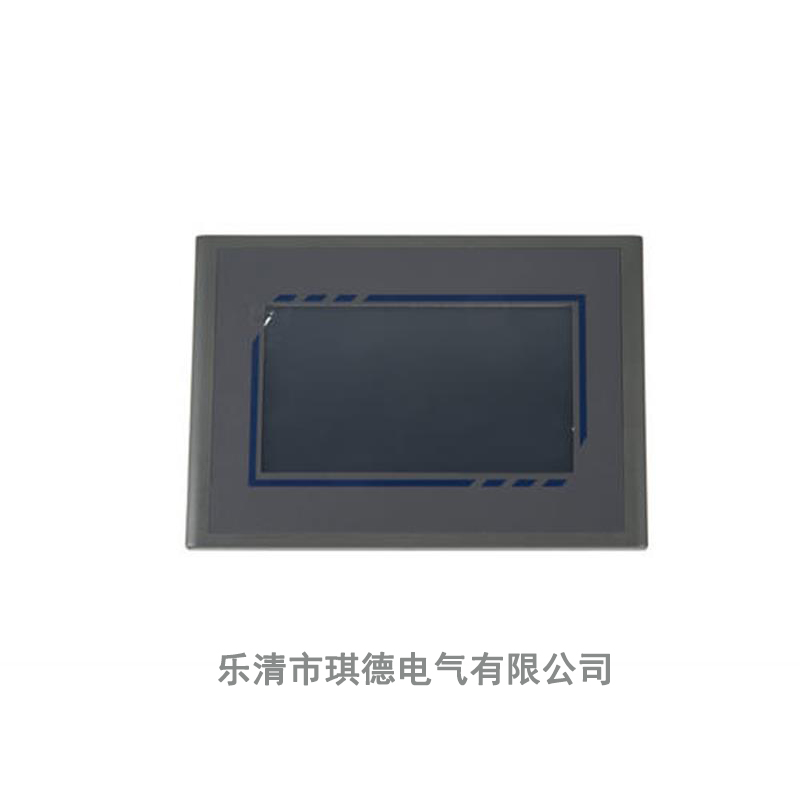

供应直流屏监模块PSC-M-70，电力智能监控系统PSC-M-70，监控装置PSC-M-70

参数显示：条故障信息

菜单显示： 控制参数：合母：243.2 V 浮 控母：220.5 V 充 电池： 01.0 A 控母： 05.1 A 返回 ◆ 控制 交流 设置 巡检 校准 绝缘 充电：浮充 ◆浮充：243.0 V 均充：254.0 V 控母：220.0 V 交流故障
参数设置： 设置合母电压报警线

9节及18节 设置电池差压报警值及电池温度数 限流： 10.0 A ◆ 电 转换： 01.0 A 池 定时： 45 天 ： 20 时 电池巡检：有 ◆ 电池节数：18 电池过压：13.8 V 电池欠压：10.2 V 电池差压：0.3 V ◆ 温度补偿：0.0 V/℃ 模块1: 开机 ◆ 模块2: 开机 模块3: 开机 模块4: 开机 绝缘检测：有 ◆ 差压：80 V
20 KΩ 交流：双路 ◆ 过压：253 V 欠压：187 V 硅链：五级 过压：264 V ◆ 合 欠压：198 V 母 过压：242 V 控 欠压：198 V 母 保存 ◆ 设置系统通讯地址、通讯速率及
参数校准： 电池巡检参数显示：（设置有电池巡检时可进入）
交流参数显示：（设置有交流监控时可进入）

地址：01◆ 速率：9600 协议：CDT 保存 合母：243.2 V ◆ 控母：220.6 V 电池： 01.0 A 控母： 05.1 A 交流一路：工作 A相: 220 V
相: 220 V
相: 220 V 交流二路：备用 A相: 220 V B相: 220 V C相: 220 V

绝缘参数显示：（设置有绝缘检测单元时可进入） 、操作流程：

操作说明
、工作参数查询说明：
、控制操作说明：
控母输出电压设置：光标移到“控母”项，按“+、-”键改变控母输出电压值；
浮充电压设置：光标移到“浮充”项，按“+、-”键改变浮充电压值；浮充电
“浮充”时作为模块的输出电压；浮充电压不能大于合母过
均充电压设置：光标移到“均充”项，按“+、-”键改变均充电压值；均充电SET 基本信息 故障信息 设置 校准 设置修改 系统校准 保存 控制 ↑ ↓ ↑ ↓ SET ↑ ↓ SET SET SET 控制修改 保存 不保存 ↑↓ + - 绝缘：正常 合母地：120 V 控母地：110 V 负对地：110 V HM01：+20 KΩ KM02：+20 KΩ
“均充”时作为模块的输出电压；均充电变模块开关状态。
保存返回：光标移动到“保存”项，按“设置”键保存并执行控制参数修改，
不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显
、参数设置说明：
交流设置： “无”- 无交流监控单元，“一路” –指监控路交流，“二路”
“双路” – 监控双路交流，四种状态，交流过欠电压
硅链设置：可设置5级模式和7级模式。
电池充电限流值设置：光标移到“限流”项，按“+、-”键改变电池充电限流
0.1C10，不大于电池均浮充转换电流值设置：光标移到“转换”项，按“+、-”键改变电池均
电池均充充电电流小于此值后再充电3小时转为浮充电。电
0.02C10,— 0.05C10。
定时均充时间设置：光标移到“定时”项，按“+、-”键改变定时均充时间值，
电池容量会下降，需要进行维护性均充；定时均充
30 – 60天。
均充设置：光标移到“”项，按“+、-”键改变均充值，此参数
15 – 20小时。
合母过压设置：光标移到“合母过压”项，按“+、-”键改变合母过压值；合
合母过压值220V系统不能大于286V、
系统不能大于143V。
合母欠压设置：光标移到“合母欠压”项，按“+、-”键改变合母欠压值；合
合母欠压值220V系统不能小于180V、
系统不能小于90V。
控母过压设置：光标移到“控母过压”项，按“+、-”键改变控母过压值；控
控母过压值220V系统不能大于250V、
系统不能大于125V。
控母欠压设置：光标移到“控母欠压”项，按“+、-”键改变控母欠压值；控
控母欠压值220V系统不能小于198V、
系统不能小于99V。
通讯地址设置：光标移到“地址”项，按“+、-”键改变通讯地址；通讯地址
00 - 99
通讯速率设置：光标移到“速率”项，按“+、-”键改变通讯速率；通讯速率
1200、2400、4800、9600四种选择。
保存返回：光标移动到“保存”项，按“设置”键保存并执行设置参数修改，
不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显
、参数校准说明：
合母电压测量校准：光标移动到“合母电压校准”项，测量实际输出电压，按
+、-”键调整显示值为实际测量值，移动光标到“保存”位置，按“设置”
控母电压测量校准：光标移动到“控母电压校准”项，测量实际输出电压，按
+、-”键调整显示值为实际测量值，移动光标到“保存”位置，按“设置”
电池电流校准：光标移动到“电池电流校准”项，测量实际输出电流（要求电
5A），按“+、-”键调整显示值为实际测量值，移动光标到“保存”位
控母电流校准：光标移动到“控母电流校准”项，测量实际输出电流（要求电
5A），按“+、-”键调整显示值为实际测量值，移动光标到“保存”位
不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显
