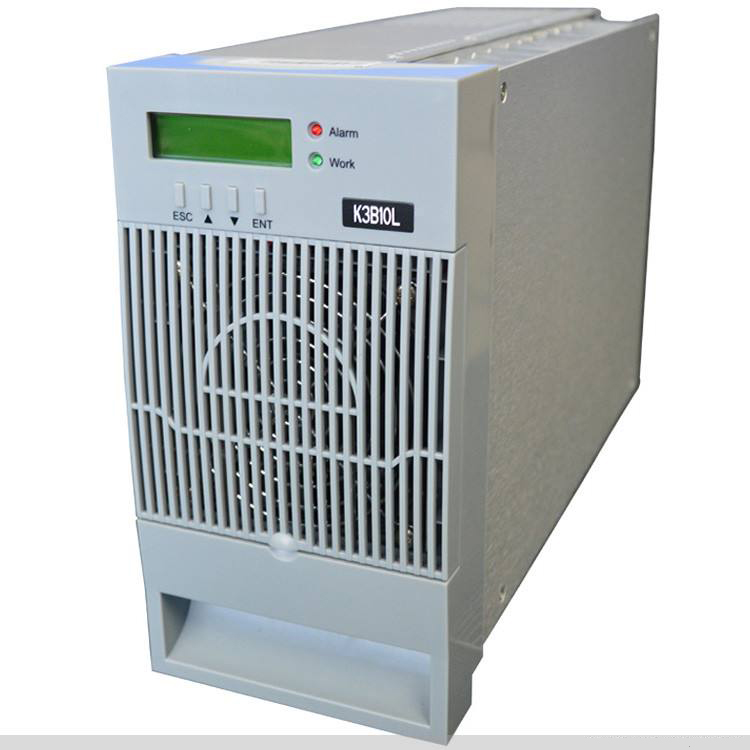

直流屏充电模块ET22003D，电源模块ET22003D，整流模块ET22003D，ET22010，ET22020，ET11020，ET11010，ET22005
有负载采用有源功率因素补偿技术，功率因素值达0.99。
l 交流输入电压正常工作范围宽至90V-290V。
l 整流模块采用全桥软开关技术，效率可达92％以上。
l 完善的电池管理，有负载下电和电池低电压保护（LVLD＋LVBD）及二次下电功能，能
实现温度补偿，自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。
l 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。
l 网络化设计，提供多种通信接口（如RS485、干接点），组网灵活，可实现本地和远程
监控，无人值守。
l 完善的交、直流侧防雷设计，适用多雷暴地区。
l 完备的故障保护、故障报警功能。
l 全正面的操作和维护，可以靠墙安装，有效节约空间。
l 辐射，采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限
值及测量方法》（中华人民共和国通信行业标准YD/T983）
采用先进的移相谐振高频软开关电源技术和创新型的自冷/风冷兼容散热设计，效
CPU集散
电力整流模块系列包括整流模块、降压模块、通讯模块三大类型。所有模块均采用边缘谐
振软开关技术，具有稳压精度动态响应快的特点。可带电插拔，模块与模块之间采用隔离
设计，防止模块间相互影响；模块内部自带 CUP ，全智能控可实现单机或多机并联；模块
间的均流采用了低差自主均流技术，可自主、主控或受控运行；此外，模块内部还内置
EEPROM 大大提高了模块的性能，使系统维护变得安全、简单、高效。
功能特点：．输入电压工作范围宽： 3O4VAC- 456VAC ；能适应恶劣的电网。．内置 CPu
及自带比。显示，人机界面友好，脱离主监控后能独立操作及控制。．采用先进的 LLC 谐
振高频软开关技术，效率高，功率密度高，电磁兼容性好。．完善的保护及告警功能，包
括输入过／欠压、输出过压、过温、过流等。．内置短路回缩保护，即使模块输出长期处
于短路状态也不致损坏。．风机采用温度联合电流控制调速，噪音小，可靠性高。．内置
防反接保护，支持带电热拔插，在线维护，方便快捷。．软件校准技术：模块内部没有电
位器，全数字控制。．自主均流技术，可多台模块并机工作，均流偏差小于 3 ％。．具有
四遥功能，可遥控模块的开／关机、均／浮充电压转换。．可实现电压测量、电流测量、
输出电压控制参数的校准。
模块采用强制风冷散热方式，前进风、后出风，因此在设计电力电源系统时，需要进行模
块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端
和底部必须保留15～20cm 进风口。模块后方尽量少安装温度部件，设计时应避免将直
流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
模块固定设计
模块下端有一个M4的半月牙螺钉，请在托架或面板上设计相应的螺钉孔即可将模块固定在
相应位置。
供应直流屏电源块
WDR22010,WDR11010,WDR4820,WDR4830,WDR22005,WDR11020,WDR22010S,WDR11020S,WDR2
2005-2,WDR22010-2,WDR11010-2,WDR11020-2,WDR22020-2,WDR11030-2,WDR22030-
2,WDR22040-2
