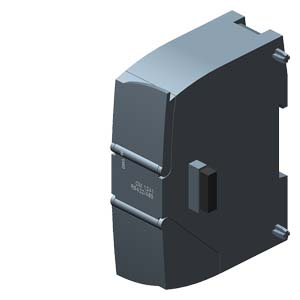

6ES7241-1AH32-0XB0

COMMUNICATION MODULE CM 1241, RS232

产品信息细节
技术数据
CAx数据

技术数据

		SIMATIC S7-1200，通信模块 CM 1241， RS-232，9 针 Sub-D（插针），支持自由端口
一般信息
产品类型标志		CM 1241 RS 232
电源电压
额定值 (DC)		24 V
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，值		200 mA; 背板总线，直流 5 V
功率损失
功率损失，典型值		1.1 W
接口
接口/总线类型		RS 232C (V.24)
接口数量		1
点对点联结
● 导线长度，值		10 m
集成协议驱动器
— 自由端口		是的
— ASCII		是的; 作为库功能可用
— Modbus RTU 主站		是的
— Modbus RTU 从站		是的
协议
集成协议
自由端口
— 报文长度，值		1 kbyte
— 每个字符的位数		7 或 8
— 停止位数量		1 个（标准），2 个
— 奇偶校验		（默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0）
3964 (R)
— 报文长度，值		1 kbyte
— 每个字符的位数		7 或 8
— 停止位数量		1 个（标准），2 个
— 奇偶校验		（默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0）
Modbus RTU 主站
— 地址范围		1 至 49 999（标准 Modbus 寻址）
— 从站数量，值		247; 从站编号 1 至 247，每个 MODBUS 网段最多 32 台设备，将网络扩展至组态时需要更多中继器
Modbus RTU 从站
— 地址范围		1 至 49 999（标准 Modbus 寻址）
报警/诊断/状态信息
诊断功能		是的
诊断显示 LED
● 用于输出端状态		是的
防护等级和防护类别
防护等级 IP		IP20
标准、许可、
CE 标记		是的
CSA 许可		是的
UL 许可		是的
cULus		是的
FM 许可		是的
RCM（原 C-TICK）		是的
KC 许可		是的
船舶建造许可		是的
环境要求
露天情况下
● 落差		0.3 m; 五个，在发货包装内
运行中的环境温度
● 最小值		-20 °C
● 值		60 °C
● 水平安装，最小值		-20 °C
● 水平安装，值		60 °C
● 垂直安装，最小值		-20 °C
● 垂直安装，值		50 °C
● 允许温度变化		5°C 至 55°C，3°C/分钟
运输/储存时的环境温度
● 最小值		-40 °C
● 值		70 °C
气压符合 IEC 60068-2-13 标准要求
● 操作，最小值		795 hPa
● 操作，值		1 080 hPa
● 存放/运输，最小值		660 hPa
● 存放/运输，值		1 080 hPa
相对空气湿度
● 25 °C 时无冷凝运行，值		95 %
尺寸
宽度		30 mm
高度		100 mm
深度		75 mm
重量
重量，约		150 g
上一次修改：		2021/2/26
